LAMP スライドヒンジ 厚扉用 H160 160°開き 18mmかぶせ
- 通常単価(税別)
- 2,451円～2,813円
- 税込単価
- 2,696円～3,094円
通常出荷日：4日目
【特長】・写真はスライドヒンジ本体と別売のマウンティングプレートの組み合わせです
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 仕様 | 材料 | 仕上 | 質量g |
|---|---|---|---|---|
| H160-34/18 | キャッチなし | 亜鉛合金（ZDC） | サチライト クロムめっき | 191 |
| H160-C34/18 | キャッチ付 | 203.5 |
- 扉の調整機能（前後±2mm、上下、左右〔かぶせ〕）
- 上下と左右〔かぶせ〕の調整量は座金に依存します。
技術情報・設計アイデア
軌跡図
取付穴加工図
※1：深さ15mmの位置でカップ底面を受けられるよう設定ください。
※2：ナット溶接やバーリング加工等雌ねじ機能が必要です。

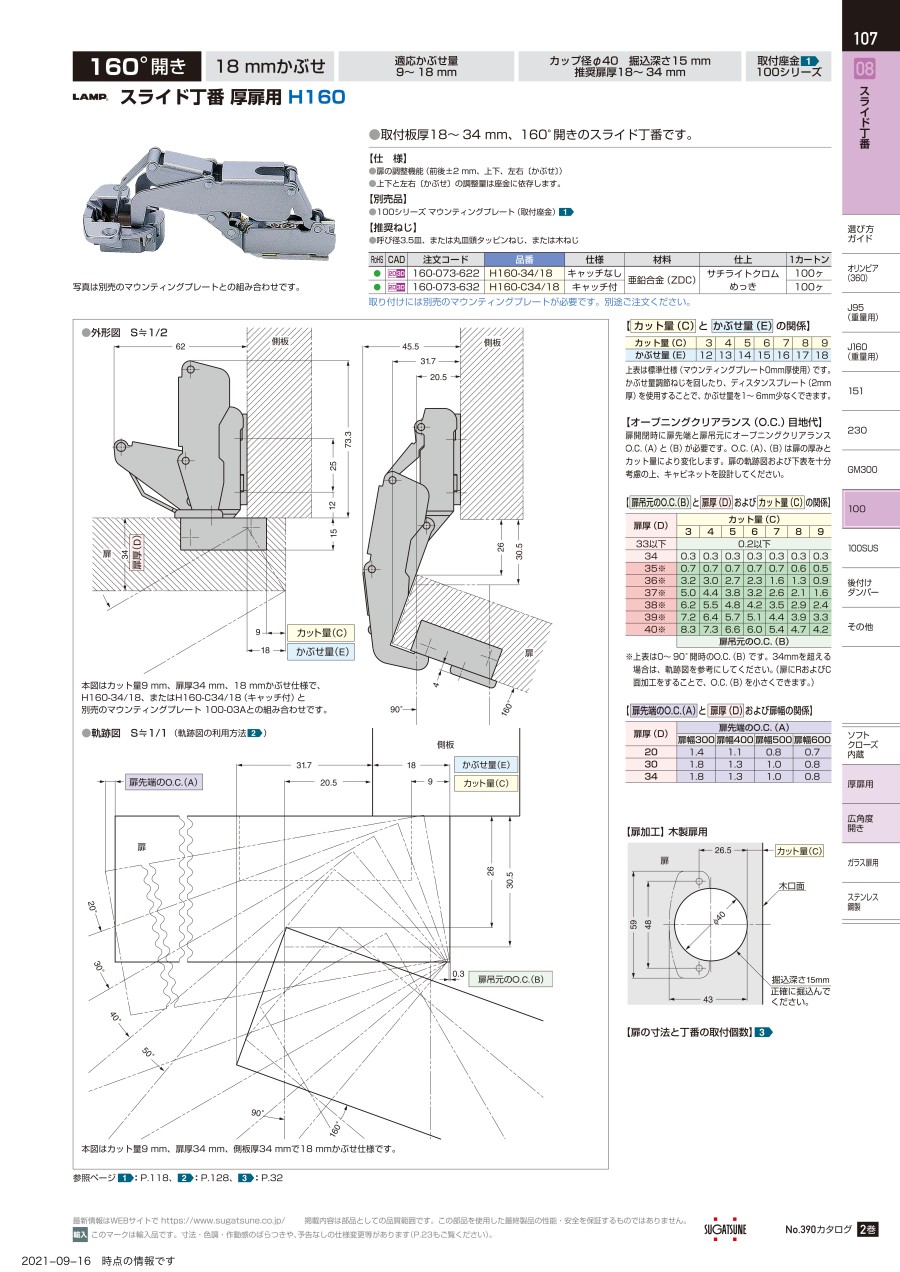

カタログ
