LAMP スライドヒンジ 厚扉用 H160 160°開き 23mmかぶせ
- 通常単価(税別)
- 2,660円～2,675円
- 税込単価
- 2,926円～2,943円
【特長】・写真はスライドヒンジ本体と別売のマウンティングプレートの組み合わせで...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

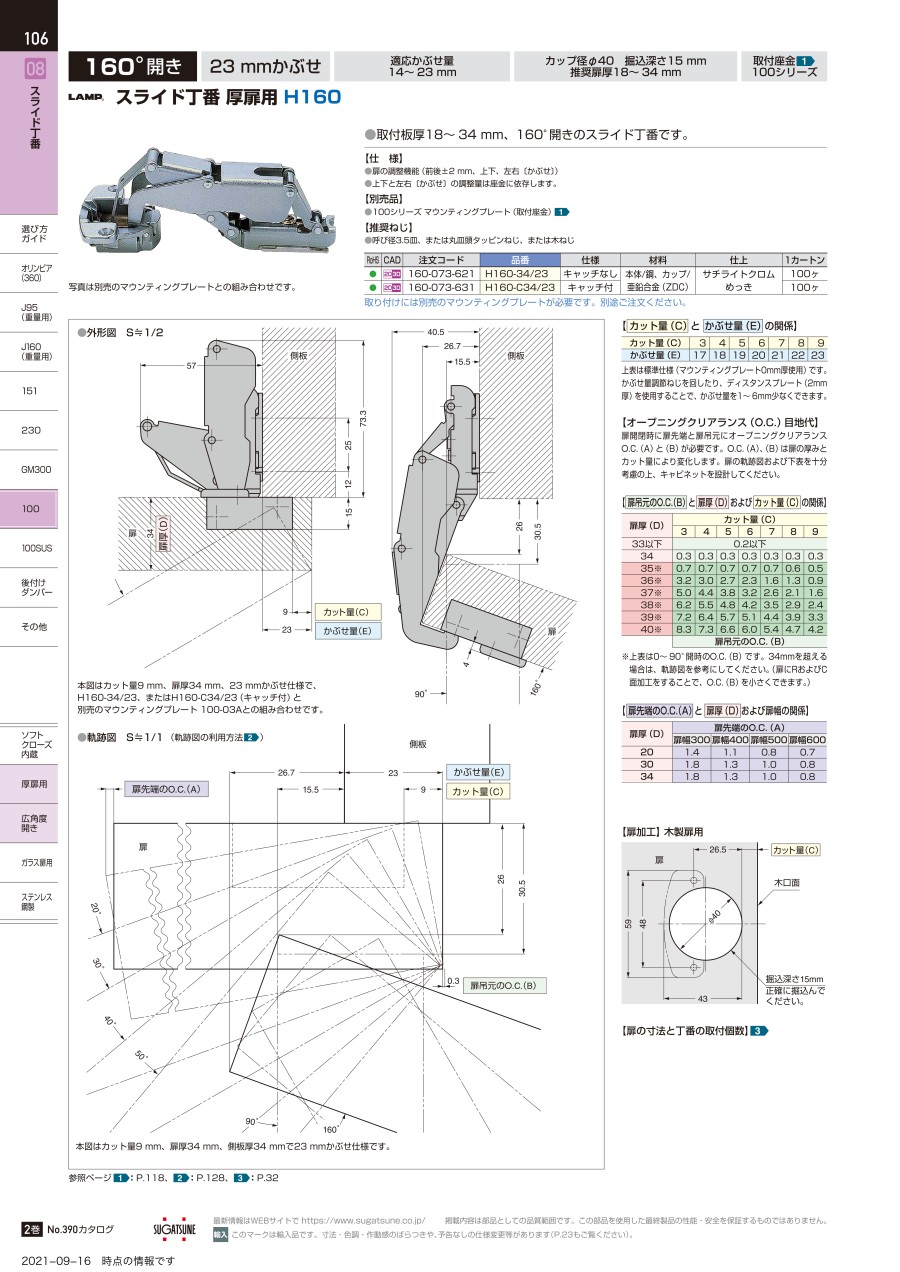

外形図
製品仕様
- 推奨ねじ：M4丸皿小ねじ
軌跡図
取付加工図 板金扉用
※1：深さ15mmの位置でカップ底面を受けられるよう設定ください。
※2：ナット溶接やバーリング加工等雌ねじ機能が必要です。
カット量（C） と かぶせ量（E） の関係
| カット量（C） | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|
| かぶせ量（E） | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
標準仕様（マウンティングプレート0mm厚使用）です。かぶせ量調節ねじを回したり、ディスタンスプレート（2mm厚）を使用することで、かぶせ量を6mm少なくできます。
オープニングクリアランス（O.C.）目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。
O.C.（A）、（B）は扉の厚みとカット量により変化します。
扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。
扉吊元のO.C.（B） と扉厚（D）および カット量（C） の関係
| 扉厚（D） | カット量（C） | ||||||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 33以下 | 0.2以下 | ||||||
| 34 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 35※ | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.6 | 0.5 |
| 36※ | 3.2 | 3.0 | 2.7 | 2.3 | 1.6 | 1.3 | 0.9 |
| 37※ | 5.0 | 4.4 | 3.8 | 3.2 | 2.6 | 2.1 | 1.6 |
| 38※ | 6.2 | 5.5 | 4.8 | 4.2 | 3.5 | 2.9 | 2.4 |
| 39※ | 7.2 | 6.4 | 5.7 | 5.1 | 4.4 | 3.9 | 3.3 |
| 40※ | 8.3 | 7.3 | 6.6 | 6.0 | 5.4 | 4.7 | 4.2 |
| - | 扉吊元のO.C.（B） | ||||||
※ 上表は0～ 90°開時のO.C.（B）です。34mmを超える場合は、軌跡図を参考にしてください。
（扉にRおよびC面加工をすることで、O.C.（B）を小さくできます。）
扉先端のO.C.（A）と扉厚（D）および扉幅の関係
| 扉厚（D） | 扉先端のO.C.（A） | |||
|---|---|---|---|---|
| 扉幅300 | 扉幅400 | 扉幅500 | 扉幅600 | |
| 20 | 1.4 | 1.1 | 0.8 | 0.7 |
| 30 | 1.8 | 1.3 | 1.0 | 0.8 |
| 34 | 1.8 | 1.3 | 1.0 | 0.8 |
規格表
| 型 番 | 仕 様 | 材 料 | 仕 上 | 質量g |
|---|---|---|---|---|
| H160-34/23 | キャッチなし | 本体/鋼、カップ/ 亜鉛合金（ZDC） | サチライト クロムめっき | 185.4 |
| H160-C34/23 | キャッチ付 | 197.9 |
