スガツネ工業

LAMP スライド丁番厚扉用 H160 160°開き 28mmかぶせ

カタログ |

通常単価(税別): 2,660円～2,675円

税込単価: 2,926円～2,943円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

【特長】・スガツネ工業会社のスライドヒンジ H160（160°開き・28mmか...

種類
裏蝶番・スライド蝶番
本体材料
亜鉛合金
取付穴タイプ
皿穴
取付方法
ねじ止め
幅【範囲選択】 (mm)
55.1～65
幅 (mm)
59
用途
標準
開き角度 (deg)
160
本体仕上
サチライトクロムめっき
仕様
28mmかぶせ
扉厚 (mm)
18～34

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	仕様	材料	仕上	質量g
H160-34/28	キャッチなし	本体/鋼、カップ/ 亜鉛合金（ZDC）	サチライトクロムめっき	181.4
H160-C34/28	キャッチ付	本体/鋼、カップ/ 亜鉛合金（ZDC）	サチライトクロムめっき	194.4

技術情報・設計アイデア

軌跡図

取付加工図板金扉用

※1：深さ15mmの位置でカップ底面を受けられるよう設定ください。
※2：ナット溶接やバーリング加工等雌ねじ機能が必要です。

カット量（C）とかぶせ量（E）の関係

カット量（C）	3	4	5	6	7	8	9
かぶせ量（E）	22	23	24	25	26	27	28

扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係

扉厚（D）	カット量（C）
扉厚（D）	3	4	5	6	7	8	9
33以下	0.1以下
34	0.2	0.2	0.2	0.2	0.2	0.2	0.2
35※	0.3	0.3	0.3	0.3	0.3	0.3	0.3
36※	2.0	1.6	1.5	1.4	1.0	0.7	0.5
37※	3.7	3.1	2.7	2.4	2.0	1.4	0.9
38※	5.0	4.4	3.8	3.3	2.8	2.2	1.7
39※	6.2	5.4	4.9	4.3	3.7	3.0	2.6
40※	7.2	6.4	5.7	5.3	4.6	3.9	3.4
-	扉吊元のO.C.（B）

※ 上表は0～ 90°開時のO.C.（B）です。34mmを超える場合は、軌跡図を参考にしてください。（扉にRおよびC面加工をすることで、O.C.（B）を小さくできます。）

扉先端のO.C.（A）と扉幅（D）および扉幅の関係

扉厚（D）	扉先端のO.C.（A）
扉厚（D）	扉幅300	扉幅400	扉幅500	扉幅600
20	1.6	1.1	1.0	0.9
30	2.2	1.4	1.1	1.0
34	2.2	1.5	1.1	1.0

型番リスト

表示件数

型番

H160-34/28

H160-C34/28

付加機能	注文コード	RoHS?	最小発注数量

なし（通常）	160-073-620	10	1個
その他	160-073-630	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,660円 ( 2,926円 )	4日目
2,675円 ( 2,943円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・スガツネ工業会社のスライドヒンジ H160（160°開き・28mmかぶせ・厚扉用）です。
・写真はスライドヒンジ本体と別売のマウンティングプレートの組み合わせです。

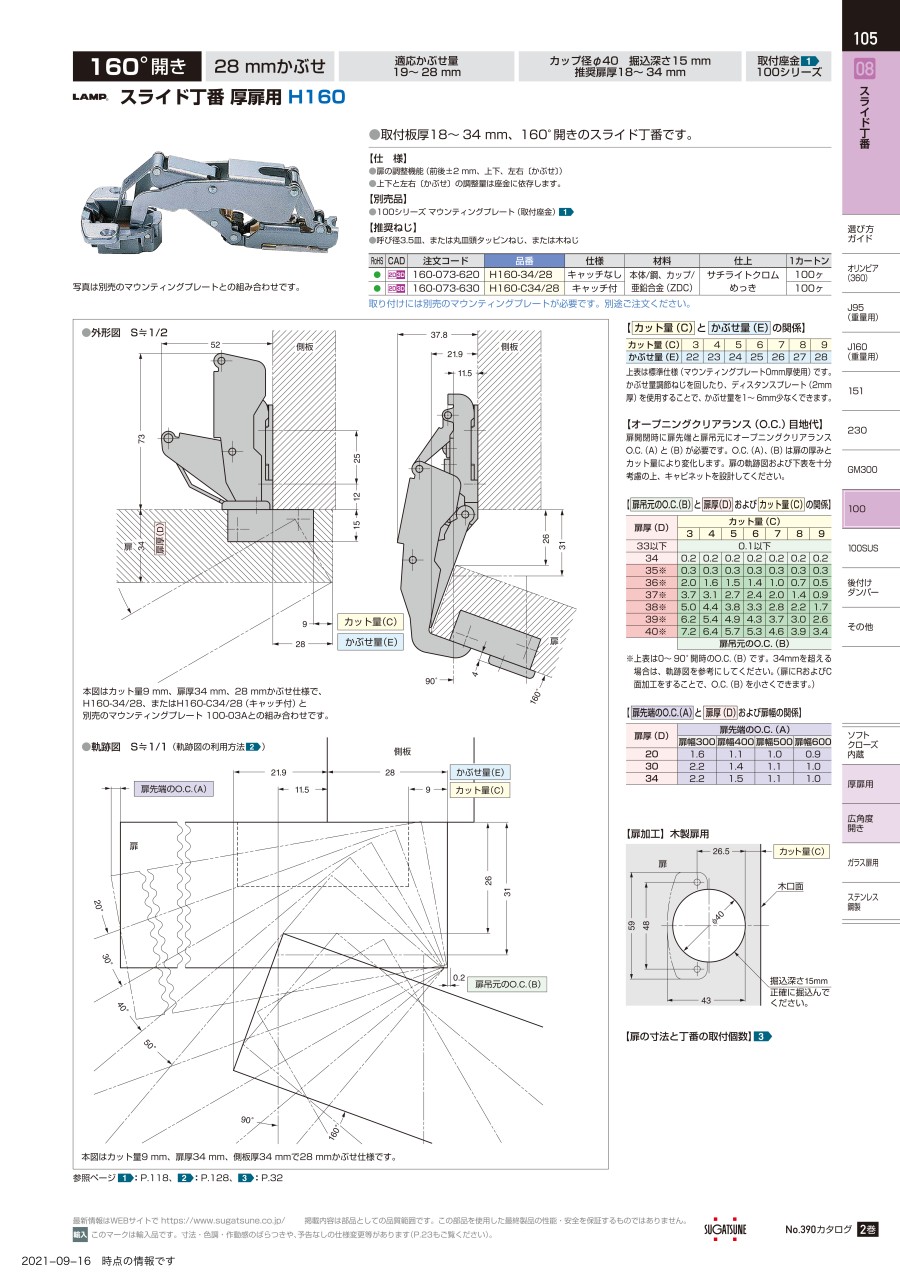

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
