型番	仕様	材料	仕上
170-34/0	キャッチなし	亜鉛合金（ZDC）	サチライトクロムめっき
170-C34/0	キャッチ付	亜鉛合金（ZDC）	サチライトクロムめっき

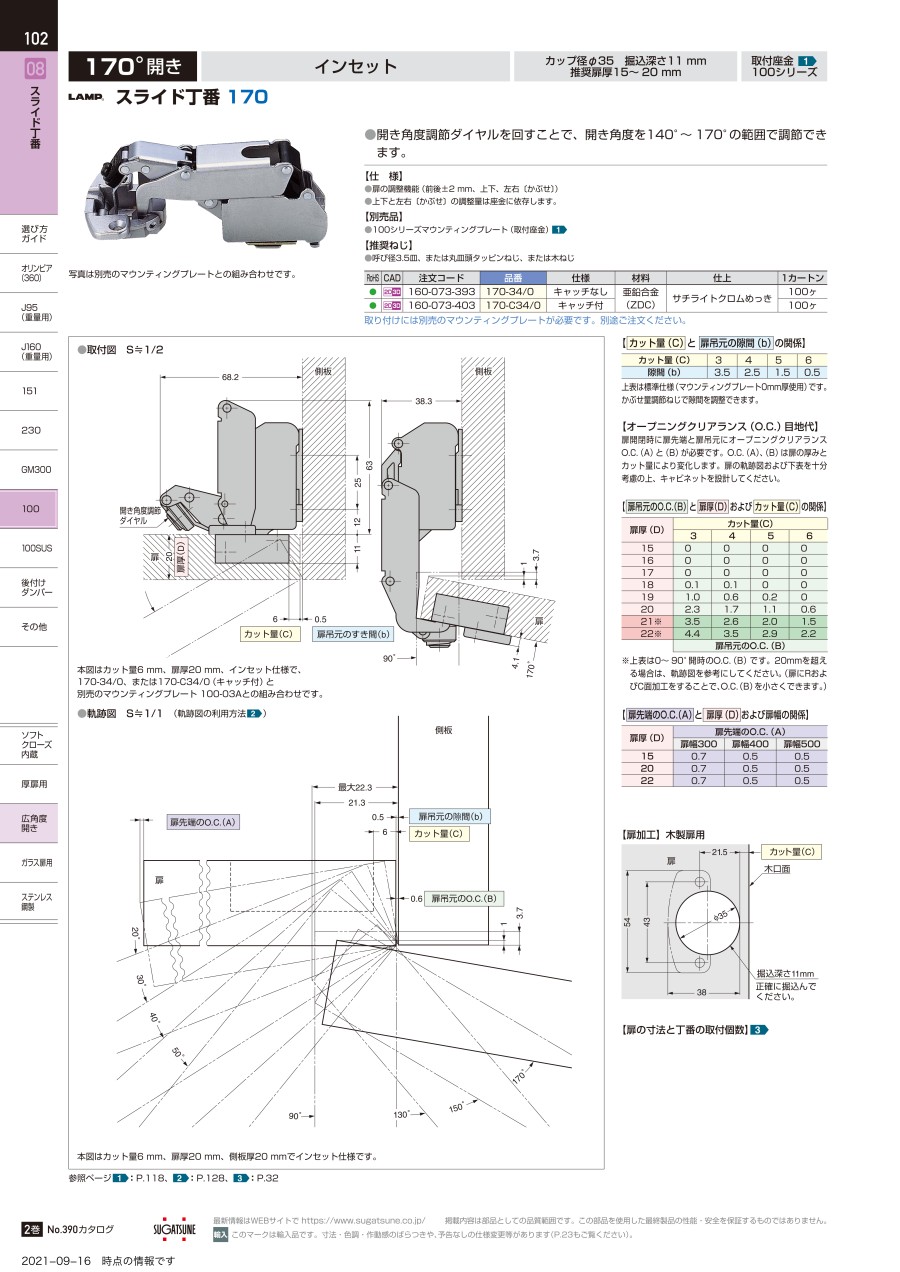

軌跡図

カット量（C）	3	4	5	6
扉吊元のすき間（b）	3.5	2.5	1.5	0.5

表-1は標準仕様（マウンティングプレート0mm厚使用）。かぶせ量調節ねじを回したり、ディスタンスプレート（2mm厚）を使用することで、扉吊元のすき間を最大3mm大きくできる。扉吊元のO.C.の設定は下記表-2でご確認ください。

扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要。O.C.（A）、（B）は扉の厚みとカット量により変化。扉の軌跡図および下表を十分考慮の上、キャビネットを設計する。

左表は0〜90度開時のO.C.（B）。20mmを超える厚扉使用時は、軌跡図を参考。（扉にRまたはC面加工をすることで、O.C.（B）を小さくできる。）

推奨ねじ
呼び径3.5皿、または丸皿頭タッピンねじ、または木ねじ

型番リスト

表示件数

型番

付加機能	注文コード	RoHS?	最小発注数量

なし（通常）	160-073-393	10	1個
その他	160-073-403	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,645円 ( 1,810円 )	在庫品1日目当日出荷可能
1,845円 ( 2,030円 )	在庫品1日目当日出荷可能

詳細情報

インセットタイプのスライドヒンジです。
【特長】
・開き角度調節ダイヤルを回すことで、開き角度を140°～170°の範囲で調節できます。
・取り付けには別売のマウンティングプレートが必要です。
【用途】
・小型扉、計測機器、通信機器などに使用。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

スガツネ工業
パワーアシストヒンジ HG-PA200型（外側付け）
樹脂カバーを取り付けると本体や取付穴が隠れ、すっきりとした外観に。トルクは調整ねじを回すことにより調整可能。半導体製造装置、分析機器、医療装置などの重い上蓋用に最適。
スガツネ工業
ステンレス鋼製アシストヒンジ HG-JH210
扉をゆっくりおろせる。重量扉の開閉に際し、重さを軽減させるアシストヒンジ。ダンパー付きで扉が急に閉じるのを防止します（ダンパー有効角約30度以上）内蔵のねじりコイルばねとダンパーの併用により、開ける時も動きがとてもスムーズ。

スライドヒンジ 170のレビュー

この商品のレビューはありません

Q使用上の注意などはありますか？

扉開閉時に扉先端と扉吊元にオープニングクリアランスが必要です。詳細はカタログを参照してください。
