LAMP スライド丁番 170 170°開き 9mmかぶせ
- 通常単価(税別)
- 1,658円～1,788円
- 税込単価
- 1,824円～1,967円
【特長】・写真はスライド丁番本体と別売のマウンティングプレートの組み合わせです
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

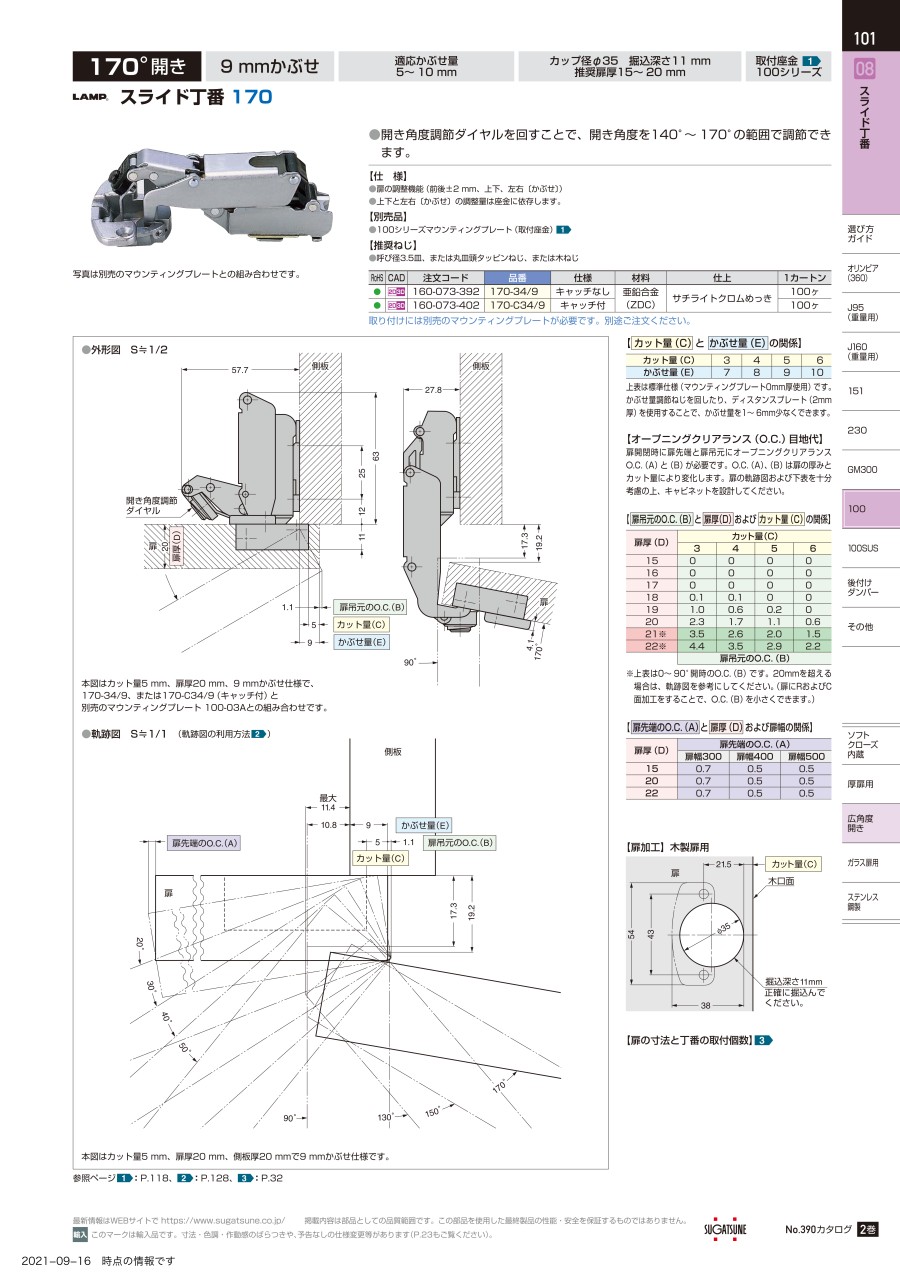

外形図
製品仕様
- 推奨ねじ：M4丸皿小ねじ
- 開き角度調節ダイヤルを回すことで、開き角度を140°～ 170°の範囲で調節できます。
軌跡図
取付加工図 板金扉用
※1：深さ11mmの位置でカップ底面を受けられるよう設定ください。
※2：ナット溶接やバーリング加工等雌ねじ機能が必要です。
カット量（C） と かぶせ量（E） の関係
| カット量（C） | 3 | 4 | 5 | 6 |
|---|---|---|---|---|
| かぶせ量（E） | 7 | 8 | 9 | 10 |
標準仕様（マウンティングプレート0mm厚使用）です。かぶせ量調節ねじを回したり、ディスタンスプレート（2mm厚）を使用することで、かぶせ量を6mm少なくできます。
オープニングクリアランス（O.C.）目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。
扉吊元のO.C.（B） と扉厚（D）および カット量（C） の関係
| 扉厚（D） | カット量（C） | |||
|---|---|---|---|---|
| 3 | 4 | 5 | 6 | |
| 15 | 0 | 0 | 0 | 0 |
| 16 | 0 | 0 | 0 | 0 |
| 17 | 0 | 0 | 0 | 0 |
| 18 | 0.1 | 0.1 | 0 | 0 |
| 19 | 1.0 | 0.6 | 0.2 | 0 |
| 20 | 2.3 | 1.7 | 1.1 | 0.6 |
| 21※ | 3.5 | 2.6 | 2.0 | 1.5 |
| 22※ | 4.4 | 3.5 | 2.9 | 2.2 |
| - | 扉吊元のO.C.（B） | |||
※ 上表は0～ 90°開時のO.C.（B）です。20mmを超える場合は、軌跡図を参考にしてください。（扉にRおよびC面加工をすることで、O.C.（B）を小さくできます。）
扉先端のO.C.（A）と 扉厚（D）および扉幅の関係
| 扉厚（D） | 扉先端のO.C.（A） | ||
|---|---|---|---|
| 扉幅300 | 扉幅400 | 扉幅500 | |
| 15 | 0.7 | 0.5 | 0.5 |
| 20 | 0.7 | 0.5 | 0.5 |
| 22 | 0.7 | 0.5 | 0.5 |
規格表
| 型 番 | 仕 様 | 材 料 | 仕 上 | 質量g |
|---|---|---|---|---|
| 170-34/9 | キャッチなし | 亜鉛合金 （ZDC） | サチライト クロムめっき | 132.8 |
| 170-C34/9 | キャッチ付 | 140.6 |
