メカニカル部品技術窓口
LAMP クリックヒンジ HG-MPS2型
- 通常単価(税別)
- 578円
- 税込単価
- 636円
【特長】・-10°、120°、170°の3箇所で仮保持します。・軸の向きは水平...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
【推奨ねじ】
- なべ小ねじM4、またはなべタッピンねじ呼4
回転角度・クリック角度
| No. | 部品名 | 材 料 | 色 |
|---|---|---|---|
| （1） | 固定ブラケット | PBT樹脂 | ブラック（BL）、ホワイト（WT） |
| （2） | 可動ブラケット | ||
| （3） | キャップ | ABS樹脂 |
【使用扉・蓋サイズの目安】縦2ヶ使いの場合
| 幅 | 高 さ | 質 量 |
|---|---|---|
| 370以下 | 460以下 | 1.0 kg以下 |
横使いの場合は、下記トルクを超えない扉・蓋サイズにしてください。
規格表
| 型 番 | 色 | クリック脱出トルク -10°、170° | クリック脱出トルク 120° | 質量g | ||
|---|---|---|---|---|---|---|
| N・m/1ヶ | kgf・cm/1ヶ | N・m/1ヶ | kgf・cm/1ヶ | |||
| HG-MPS2-BL | ブラック | 0.26 | 2.65 | 0.145 | 1.48 | 6.9 |
| HG-MPS2-WT | ホワイト | |||||
使用例
注意・禁止事項
- クリック脱出トルクはばらつきがあります。保証値ではありません。
- 全閉時0°と全開時170°では、別途ストッパーを設けてください。
- ご使用に際しては、事前に現品を取り付けて検証をおこなってください。
- 屋内で使用してください。雨や雪などがかかる場所でのご使用はお止めください。破損の原因となります。
- 取付にインパクトドライバーを使用しないでください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・-10°、120°、170°の3箇所で仮保持します。
・軸の向きは水平・垂直のどちらでもご使用できます。
・4万回の開閉試験をクリアです。
【用途】
・医療機器、計測機器、分析機器などの小型軽量扉に適用。

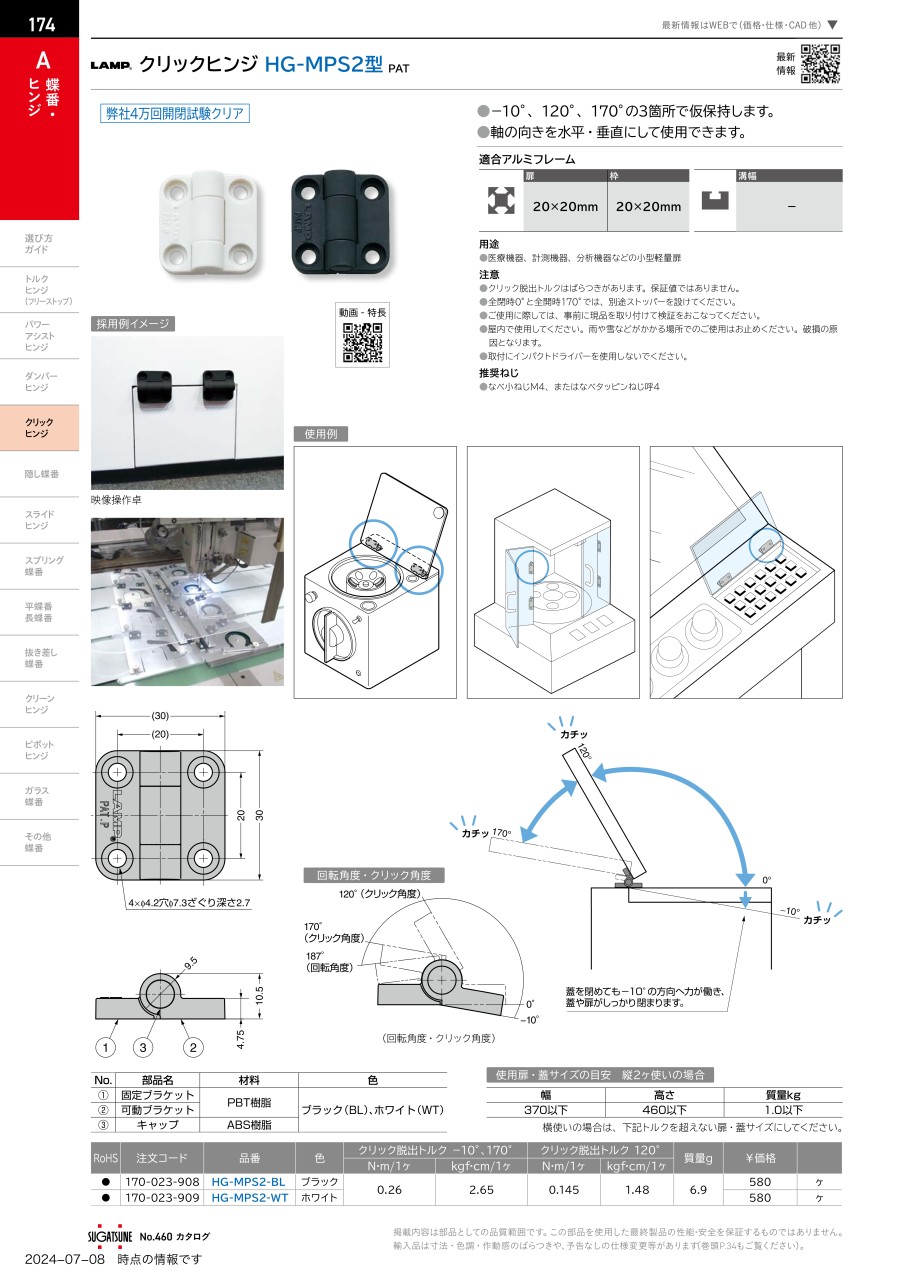

カタログ
商品担当おすすめ
LAMP クリックヒンジ HG-MPS2型のレビュー
自社開発品に使用しています
5
5.02021/08/04
自社で開発している製品用として使用しています。ハンドツールようなので、軽くて、小さいこの商品としました。使ってみて特に問...もっと読む
1人が参考にしています。
自社加工品の蓋及び扉に使用
5
5.02018/07/17
自社加工品の蓋および扉に使用しています。過去に使用経験があり、使い勝手が良かったまたは性能が良かったものから、都度仕様に...もっと読む
1人が参考にしています。
自社製品の扉部分
5
5.02024/06/21
垂直に近い角度で取り付けているので、開いた時に扉の自重で落ちてこないクリック機構が良いです。樹脂材の為、重量が軽いのも優...もっと読む
0人が参考にしています。
