スガツネ工業

LAMP ダンパーヒンジ ステンレス鋼製ブラケット HG-JH14-50

LAMP ダンパーヒンジ ステンレス鋼製ブラケット HG-JH14-50 HG-JH14-50

型番:

HG-JH14-50
解除
数量：

HG-JH14-50の仕様・寸法情報

種類
ハタ蝶番
本体材料
[ステンレス] ステンレス鋼
取付穴タイプ
[ザグリ] ザグリ
取付方法
ねじ止め
付加機能
ダンパー
長さ【範囲選択】(mm)
40.1～50
長さ(mm)
46
幅【範囲選択】(mm)
85.1～120
幅(mm)
100
勝手違い
左右兼用
用途
標準 / 耐食性
開き角度(deg)
115
本体仕上
鏡面仕上
トルク(1セット)(N・m)
3～5
注文コード
170-021-173
RoHS?
10

商品情報

LAMP ダンパーヒンジ ステンレス鋼製ブラケット HG-JH14-50の詳細

LAMP　ダンパーヒンジ　ステンレス鋼製ブラケット　HG-JH14-50:関連画像

HG-JH14-50 イメージ

型番 部品名 材料 仕上／色
（1） ブラケット（左） ステンレス鋼（SCS13） 鏡面研磨
（2） ブラケット（右） ステンレス鋼（SCS13） 鏡面研磨
（3） ブッシュ ポリアセタール（POM） ホワイト
（4） ラプコンダンパー ステンレス鋼／PBT樹脂 -



（単位：mm）

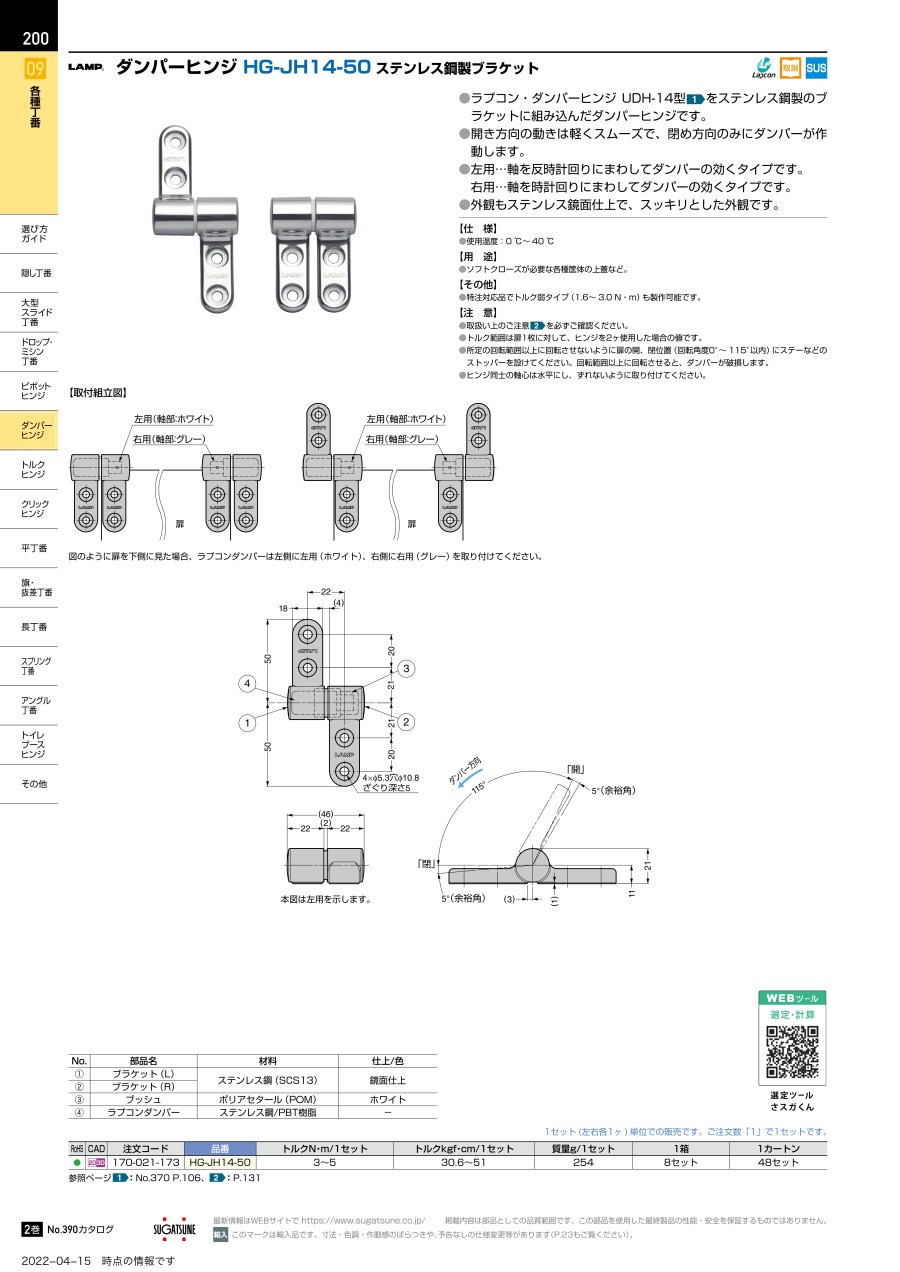

LAMP　ダンパーヒンジ　ステンレス鋼製ブラケット　HG-JH14-50:関連画像

寸法図

LAMP　ダンパーヒンジ　ステンレス鋼製ブラケット　HG-JH14-50:関連画像

取付組立図

  • ※ 図のように扉を下側に見た場合、ラプコンダンパーは左側に左用（ホワイト）、右側に右用（グレー）を取り付けてください。
品番 トルク／1セット 質量
HG-JH14-50 3～5N・m 30.6～51kgf・cm 254g/1セット

注意・禁止事項

  • ※ トルク範囲は、扉1枚に対してヒンジを左右1セット使用した場合の値です。
  • ※ 所定の回転範囲以上に回転させないように扉の開、閉位置（回転角度0°～115°以内）にステーなどのストッパーを設けてください。回転範囲以上に回転させると、ダンパーが破損します。
  • ※ トルクの範囲内で使用してください。
  • ※ ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

型番リスト

表示件数
  • 1
    • 型番
    HG-JH14-50
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,831円
    ( 17,414円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ラプコン・ダンパーヒンジ UDH-14型をステンレス鋼製のブラケットに組み込んだダンパーヒンジです。
    【特長】
    ・開き方向の動きは軽くスムーズで、閉め方向のみにダンパーが作動します。
    ・左用／軸を反時計回りにまわしてダンパーの効くタイプです。
    ・右用／軸を時計回りにまわしてダンパーの効くタイプです。
    【用途】
    ・ソフトクローズが必要な各種筐体の上蓋など。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • ラプコン・ダンパーヒンジ UDH型 画像

      スガツネ工業

      ラプコン・ダンパーヒンジ UDH型

      コンパクトなラプコン・ダンパーヒンジです。安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    LAMP ダンパーヒンジ ステンレス鋼製ブラケット HG-JH14-50の型番HG-JH14-50のページです。 型番HG-JH14-50に関する仕様情報を記載しております。
