商品情報

外形図

製品仕様

使用温度：0℃～ 60℃

規格表

型番	主材料	仕上	色	トルクN・m	トルクkgf・cm	開き角度	質量g
MH12-000	ガラス繊維強化ポリアミド	素地	ブラック	0.4^±35%	4.1^±35%	270°	13
MH12-001				0.8^±25%	8.2^±25%
MH12-002				1.2^±20%	12.2^±20%
MH12-003				1.6^±20%	16.3^±20%

注意・禁止事項

すべての取付穴をご使用ください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

型番リスト

表示件数

型番

トルク

(N・m)

注文コード

RoHS?

最小発注数量

0.4	170-022-529	10	1個
0.8	170-022-530	10	1個
1.2	170-022-531	10	1個
1.6	170-022-532	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,944円 ( 3,238円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
2,931円 ( 3,224円 )	在庫品1日目当日出荷可能
2,944円 ( 3,238円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

非常にスムーズな操作性を発揮するトルクヒンジ。
【特長】
・静トルク（静止時からの動き出し）と動トルク（回転中）の差を10%以内という小さな範囲に抑える。
・磨耗が少なく耐久性に優れている。
・同一サイズの金属製トルクヒンジと比べ、重量が約1/3と軽量。
【用途】
・OA機器、医療機器、液晶モニターなど。

ご注意

スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
本品は在庫が無くなり次第、取付穴寸法が図1から図2に変更になります。詳細はカタログをご確認ください。

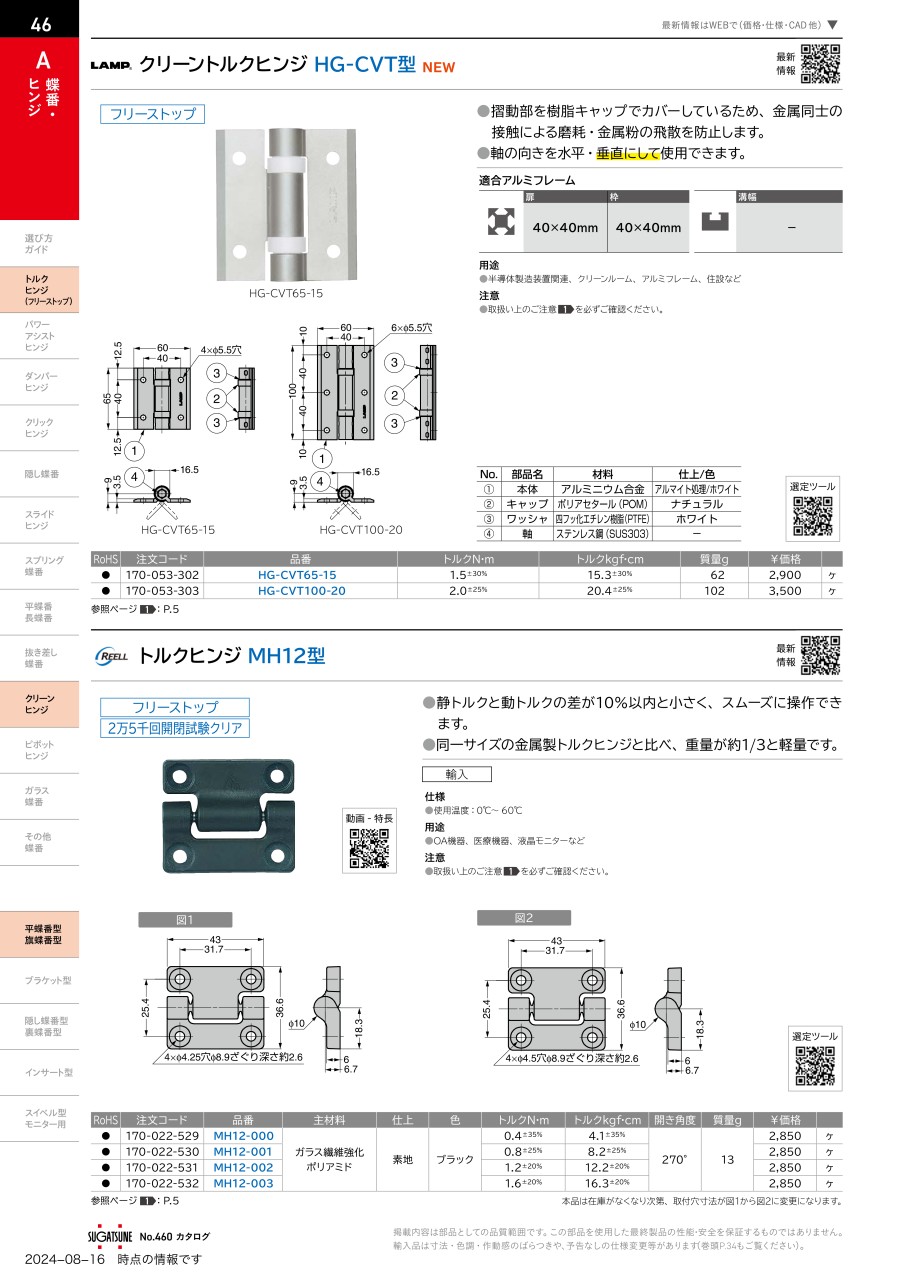

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
パワーアシストヒンジ HG-PA200型（外側付け）
樹脂カバーを取り付けると本体や取付穴が隠れ、すっきりとした外観に。トルクは調整ねじを回すことにより調整可能。半導体製造装置、分析機器、医療装置などの重い上蓋用に最適。
スガツネ工業
ステンレス鋼製アシストヒンジ HG-JH210
扉をゆっくりおろせます。重量扉の開閉に際し、重さを軽減させるアシストヒンジです。ダンパー付きで扉が急に閉じるのを防止します(ダンパー有効角約30°以上) 内蔵のねじりコイルばねとダンパーの併用により、開ける時も動きがとてもスムーズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

REELL トルクヒンジ MH12型のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

製品の蓋の部分に使用しました

満足度：4.02019/12/20

客先の要望は蓋はゆっくりと閉じること、ごみを嫌う物なので金属製はNG、オイルダンパーは油漏れが怖いといった理由でこの商品...もっと読む

0人が参考にしています。

昇降可動する製品カバー開閉部に使用

満足度：5.02018/06/27

昇降可動する製品カバー開閉部に使用しています。開閉時のカバー自重を支えるためにトルク機能が必須でありこちらの商品を利用し...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q使用上の注意などはありますか？

使用の際は下記にご注意ください。
・すべての取付穴をご使用ください。
・ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
