スガツネ工業

LAMP ミニフラットトルクヒンジ HG-MF型

Name: LAMP ミニフラットトルクヒンジ HG-MF型
Brand: スガツネ工業
SKU: 221005168599
Rating: 4.4 (10 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（10件）

通常単価(税別): 297円～486円

税込単価: 327円～535円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

LAMP トルクヒンジ HG-TS型

3.8

通常価格(税別)： 910円 (税込価格：1,001円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

ステンレス鋼製平蝶番 KHA型

4.8

通常価格(税別)： 447円 (税込価格：492円)

通常出荷日：在庫品1日目

【特長】・樹脂製の小型トルクヒンジです。・任意の角度で保持できるフリーストップ...

詳細情報を確認する

種類
平蝶番
本体材料
ポリアセタール
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
長さ【範囲選択】 (mm)
～40
勝手違い
左右兼用
用途
標準
本体仕上
素地

ご注意

ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

No.	部品名	材料	色
（1）	本体A	ポリアセタール（POM）	ブラック、ホワイト
（2）	本体B	ポリアセタール（POM）	ブラック、ホワイト
（3）	軸	ステンレス銅（SUS303）	-

規格表

型番	色	W₁	W₂	H₁	H₂	t	θ	dφ	トルクN・m	トルクkgf・cm
HG-MF08-BL	ブラック	25	16	20	10	2	190°	2.4 穴 φ4.2皿	0.0784^±25%	0.8^±25%
HG-MF08-WT	ホワイト			20	10			2.4 穴 φ4.2皿	0.0784^±25%	0.8^±25%
HG-MF15-BL	ブラック			30	20			3.2 穴 φ6.2皿	0.147^±20%	1.5^±20%
HG-MF15-WT	ホワイト			30	20				0.147^±20%	1.5^±20%
HG-MF25-BL	ブラック	28	18	40	25	2.5	185°		0.245^±20%	2.5^±20%
HG-MF25-WT	ホワイト	28	18	40	25	2.5	185°		0.245^±20%	2.5^±20%

使用例

注意・禁止事項

ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

型番リスト

表示件数

型番

長さ

(mm)

幅【範囲選択】

(mm)

幅

(mm)

トルク

(N・m)

色

発注コード

注文コード

RoHS?

最小発注数量

20	～25	25	0.0784	ブラック	486-0918	170-023-854	10	1個
20	～25	25	0.0784	ホワイト	-	170-023-855	10	1個
30	～25	25	0.147	ブラック	-	170-023-856	10	1個
30	～25	25	0.147	ホワイト	-	170-023-857	10	1個
40	25.1～35	28	0.245	ブラック	-	170-023-858	10	1個
40	25.1～35	28	0.245	ホワイト	-	170-023-859	10	1個

通常単価(税別) (税込単価)	通常出荷日

435円 ( 479円 )	在庫品1日目当日出荷可能
297円 ( 327円 )	4日目
328円 ( 361円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
486円 ( 535円 )	在庫品1日目当日出荷可能
406円 ( 447円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・樹脂製の小型トルクヒンジです。
・任意の角度で保持できるフリーストップ仕様です。
【用途】
・事務機器や店舗什器などの小型軽量扉に適用。

ご注意

ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

カタログ

商品TOP

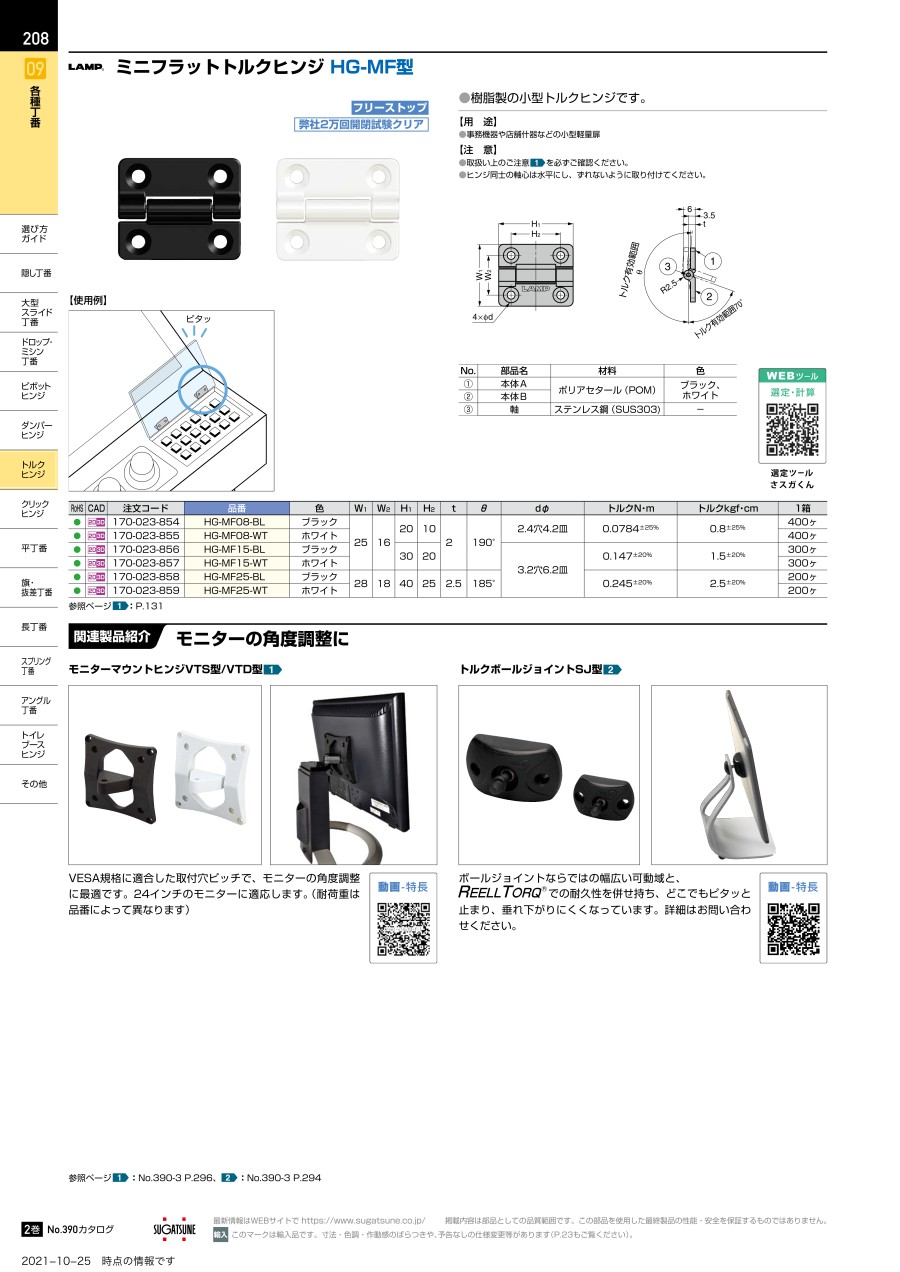

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LAMP ミニフラットトルクヒンジ HG-MF型のレビュー

4.4平均満足度：4.410件のレビュー

星5
50%
星4
40%
星3
10%
星2
0%
星1
0%

小さな家具扉に使用

満足度：4.02019/07/12

トルクの強さは小さい割に強力で、用途に十分でした。後は耐久性がどうかというところです。

1人が参考にしています。

木工のパネルヒンジに利用

満足度：5.02019/02/03

ちょっとしたヒンジに使うので機能としては十分でした。小型軽量扉用の樹脂のヒンジなので、過剰な期待はしすぎない程度の利用...もっと読む

1人が参考にしています。

小さくてちょうどよい

満足度：5.02019/01/11

冶具のアクリルのフタ（t15X93X353）を開けたまま両手で調整しないといけないのですが 60度くらいしか開かないの...もっと読む

1人が参考にしています。

樹脂板の開閉

満足度：4.02023/02/24

樹脂製の小型トルクヒンジ・任意の角度で保持できるフリーストップ仕様ということで購入に至りました。開閉時のトルクが樹脂製品...もっと読む

0人が参考にしています。

フリーストップヒンジ

満足度：4.02022/06/14

小型のフリーストップヒンジは、トルクが弱い物が多いが、このヒンジは充分固いため、自重で位置変化しない。

0人が参考にしています。
