スガツネ工業

LAMP スイベルトルクヒンジ HG-S型

Name: LAMP スイベルトルクヒンジ HG-S型
Brand: スガツネ工業
SKU: 221005168566
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 2,997円～9,918円

税込単価: 3,297円～10,910円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

スイベルトルクヒンジ HG-CG2409

通常価格(税別)： 644円 (税込価格：708円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

LAMP スイベルトルクヒンジ HG-S-75型穴径Φ75タイプ

通常価格(税別)： 14,210円 (税込価格：15,631円)

通常出荷日：4 日目

幅広い用途での使用が可能になったスイベルトルクヒンジです。【特長】・360°自...

詳細情報を確認する

種類
ロータリー形蝶番
本体材料
ステンレス鋼(SUS430)
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
勝手違い
左右兼用
用途
標準 / 耐食性
開き角度 (deg)
360
本体仕上
バレル研磨
取付穴
あり
軸材料
ステンレス鋼

ご注意

上下反転して使用できます。
ただし、ねじは取付面より固定してください。
反対面から固定すると製品が機能しません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

【HG-S30-12型, HG-S50-12型】

※刻印の30はHG-S30-12を、50はHG-S50-12を示します。

【HG-S50-34型, HG-S70-34型】

※刻印のS50はHG-S50-34を、S70はHG-S70-34を示します。

【HG-S70-50型, HG-S100-50型】

※刻印のS70はHG-S70-50を、S100はHG-S100-50を示します。

製品仕様

【HG-S30-12型, HG-S50-12型】

【取付穴加工図】

【取付方向の例】

No.	部品名	材料	仕上
（1）	ブラケット	ステンレス鋼（SUS430）	光沢バレル研磨
（2）	ベースプレート	ステンレス鋼（SUS430）	光沢バレル研磨
（3）	スリーブ	ステンレス鋼（SUS303）	-
（4）	Fプレート	りん青銅	-
（5）	ワッシャ	ステンレス鋼（SUS430）	光沢バレル研磨
（6）	皿ばね	鋼	-
（7）	押さえワッシャ	ステンレス鋼（SUS430）	-

【HG-S50-34型, HG-S70-34型】

【取付穴加工図】

【取付方向の例】

No.	部品名	材料	仕上
（1）	プレートA	ステンレス鋼（SUS430）	光沢バレル研磨
（2）	プレートB
（3）	プレートC
（4）	Fプレート	りん青銅	-
（5）	ブッシュ	ポリアセタール（POM）
（6）	皿ばね	ステンレス鋼
（7）	シャフト	ステンレス鋼（SUS303）

【HG-S70-50型, HG-S100-50型】

【取付穴加工図】

【取付方向の例】

No.	部品名	材料	仕上
（1）	プレートA	ステンレス鋼（SUS430）	光沢バレル研磨
（2）	プレートB
（3）	プレートC
（4）	Fプレート	りん青銅	-
（5）	ブッシュ	ポリアセタール（POM）
（6）	皿ばね	ステンレス鋼
（7）	シャフト	ステンレス鋼（SUS303）

規格表

【HG-S30-12型, HG-S50-12型】

型番	外径	中央部の穴径	トルクN・m	トルクkgf・cm	許容垂直荷重N	許容垂直荷重kgf	質量g
HG-S30-12	54	12	3.0±20%	30.6±20%	200	20.4	129
HG-S50-12	54	12	5.0±20%	51.0±20%	200	20.4	132

【HG-S50-34型, HG-S70-34型】

型番	外径	中央部の穴径	トルクN・m	トルクkgf・cm	許容垂直荷重N	許容垂直荷重kgf	質量g
HG-S50-34	87	34	5.0±20%	51.0±20%	400	40.8	280
HG-S70-34	87	34	7.0±20%	71.4±20%	400	40.8	282

※本品は水平に取り付けてご使用ください。

【HG-S70-50型, HG-S100-50型】

型番	外径	中央部の穴径	トルクN・m	トルクkgf・cm	許容垂直荷重N	許容垂直荷重kgf	質量g
HG-S70-50	103	50	7.0±20%	71.4±20%	400	40.8	365
HG-S100-50	103	50	10.0±20%	102.0±20%	400	40.8	371

※本品は水平に取り付けてご使用ください。

使用例

注意・禁止事項

・上下反転して使用できます。ただし、ねじは取付面より固定してください。反対面から固定すると製品が機能しません。

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ

(mm)

幅【範囲選択】

(mm)

幅

(mm)

トルク

(N・m)

中央部の穴径

(φ)

注文コード

RoHS?

最小発注数量

50.1～60	54	45.1～55	54	3	12	170-021-976	10	1個
-	-	-	-	5.0	12	170-021-975	10	1個
-	-	-	-	5.0	34	170-023-959	10	1個
-	-	-	-	7.0	34	170-023-960	10	1個
-	-	-	-	7.0	50	170-023-961	10	1個
-	-	-	-	10.0	50	170-023-962	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,298円 ( 3,628円 )	在庫品1日目当日出荷可能
2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
8,583円 ( 9,441円 )	在庫品1日目当日出荷可能
9,278円 ( 10,206円 )	在庫品1日目当日出荷可能
9,778円 ( 10,756円 )	在庫品1日目当日出荷可能
9,918円 ( 10,910円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

幅広い用途での使用が可能になったスイベルトルクヒンジです。
【特長】
・360°自在に回転します。
・任意の角度を保持するフリーストップ仕様です。
・中央の穴から配線を通せます。
・穴径はφ12、φ34、φ50の3種類があります。
・中央部の穴径34、50の場合は水平に取り付けてご使用ください。
・2万回の開閉試験をクリアします。
【用途】
・工作機械等の操作パネルや液晶モニターなどに適用。

ご注意

上下反転して使用できます。
ただし、ねじは取付面より固定してください。
反対面から固定すると製品が機能しません。

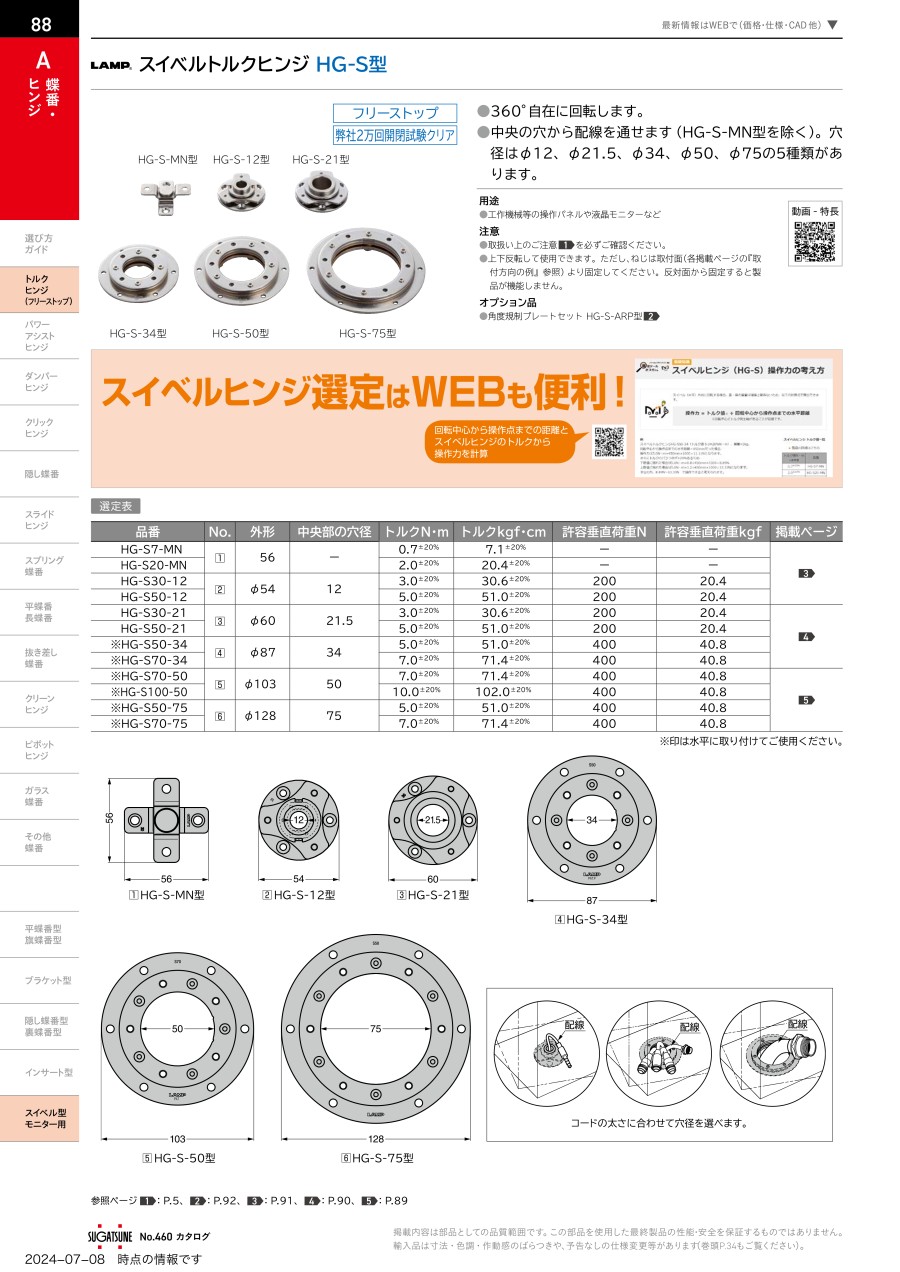

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LAMP スイベルトルクヒンジ HG-S型のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

治具に使用

満足度：5.02018/12/10

試験体ユニット治具に使用しました。配線を伴う部位にて任意の角度調整をするために利用しました。思い通りの使い勝手が実現でき...もっと読む

2人が参考にしています。

1件全て見る
