未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用温度:0℃～60℃

規格表

【ヒンジ開き方向トルク発生タイプ】

型番	主材料	色	トルク（開き方向）N・m※	トルク（開き方向）kgf・cm※	開き角度	質量g
PH35-050-F-02	亜鉛合金	ブラック	5.65±20％	57.6±20％	270°	350
PH35-060-F-02			6.78±20％	69.1±20％
PH35-070-F-02			7.91±20％	80.7±20％
PH35-080-F-02			9.04±20％	92.2±20％
PH35-090-F-02			10.17±20％	103.7±20％
PH35-100-F-02			11.3±20％	115.2±20％

【ヒンジ閉じ方向トルク発生タイプ】

型番	主材料	色	トルク（開き方向）N・m※	トルク（開き方向）kgf・cm※	開き角度	質量g
PH35-050-R-02	亜鉛合金	ブラック	5.65^±20％	57.6^±20％	270°	350
PH35-060-R-02			6.78^±20％	69.1^±20％
PH35-070-R-02			7.91^±20％	80.7^±20％
PH35-080-R-02			9.04^±20％	92.2^±20％
PH35-090-R-02			10.17^±20％	103.7^±20％
PH35-100-R-02			11.3^±20％	115.2^±20％

※逆方向のトルクは1.13N・m（11.5kgf・cm）以下になります。

使用例

特長

【トルク発生方向とフリーストップ範囲】

【トルク発生方向の定義】

型式表示方法

裏面に品番の一部を刻印しています。

注意・禁止事項

ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
振動が多い場所、屋外や粉塵の発生する場所でのご使用は、性能を著しく損なう恐れがありますのでおやめください。
フリーストップしない範囲では、ストッパーなどを設けてください。
輸送中にヒンジが開閉しないように仮止部品が付いています。製品取付時に外してください。

型番リスト

表示件数

型番

トルク

(N・m)

タイプ

注文コード

RoHS?

最小発注数量

5.65(開き方向)	ヒンジ開き方向発生タイプ	170-023-126	10	1個
5.65(閉じ方向)	ヒンジ閉じ方向発生タイプ	170-023-127	10	1個
6.78(開き方向)	ヒンジ開き方向発生タイプ	170-023-128	10	1個
6.78(閉じ方向)	ヒンジ閉じ方向発生タイプ	170-023-129	10	1個
7.91(開き方向)	ヒンジ開き方向発生タイプ	170-023-130	10	1個
7.91(閉じ方向)	ヒンジ閉じ方向発生タイプ	170-023-131	10	1個
9.04(開き方向)	ヒンジ開き方向発生タイプ	170-023-132	10	1個
9.04(閉じ方向)	ヒンジ閉じ方向発生タイプ	170-023-133	10	1個
10.17(開き方向)	ヒンジ開き方向発生タイプ	170-023-134	10	1個
10.17(閉じ方向)	ヒンジ閉じ方向発生タイプ	170-023-135	10	1個
11.3(開き方向)	ヒンジ開き方向発生タイプ	170-023-136	10	1個
11.3(閉じ方向)	ヒンジ閉じ方向発生タイプ	170-023-137	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,657円 ( 17,223円 )	在庫品1日目当日出荷可能
19,367円 ( 21,304円 )	4日目
15,132円 ( 16,645円 )	在庫品1日目当日出荷可能
19,367円 ( 21,304円 )	4日目
15,132円 ( 16,645円 )	在庫品1日目当日出荷可能
19,367円 ( 21,304円 )	4日目
14,451円 ( 15,896円 )	在庫品1日目当日出荷可能
19,367円 ( 21,304円 )	4日目
15,132円 ( 16,645円 )	在庫品1日目当日出荷可能
19,367円 ( 21,304円 )	4日目
15,132円 ( 16,645円 )	在庫品1日目当日出荷可能
15,132円 ( 16,645円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

扉などをスムーズに操作できるワンウェイトルクヒンジです。
【特長】
・一方向にトルクが発生する亜鉛合金製トルクヒンジです。
・逆方向のトルクがほとんど発生しないため、扉などをスムーズに操作できます。
・高トルク（最大11.3N・m/1ヶ当り）なため、ヒンジの使用個数を抑えられコストを節約できます。
・2万回の開閉試験をクリアします。
・トルク発生方向での作動トルクは一定です。
【用途】
・衝撃を加えたくない扉の開閉。
・医療機器、FA機器、OA機器など。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

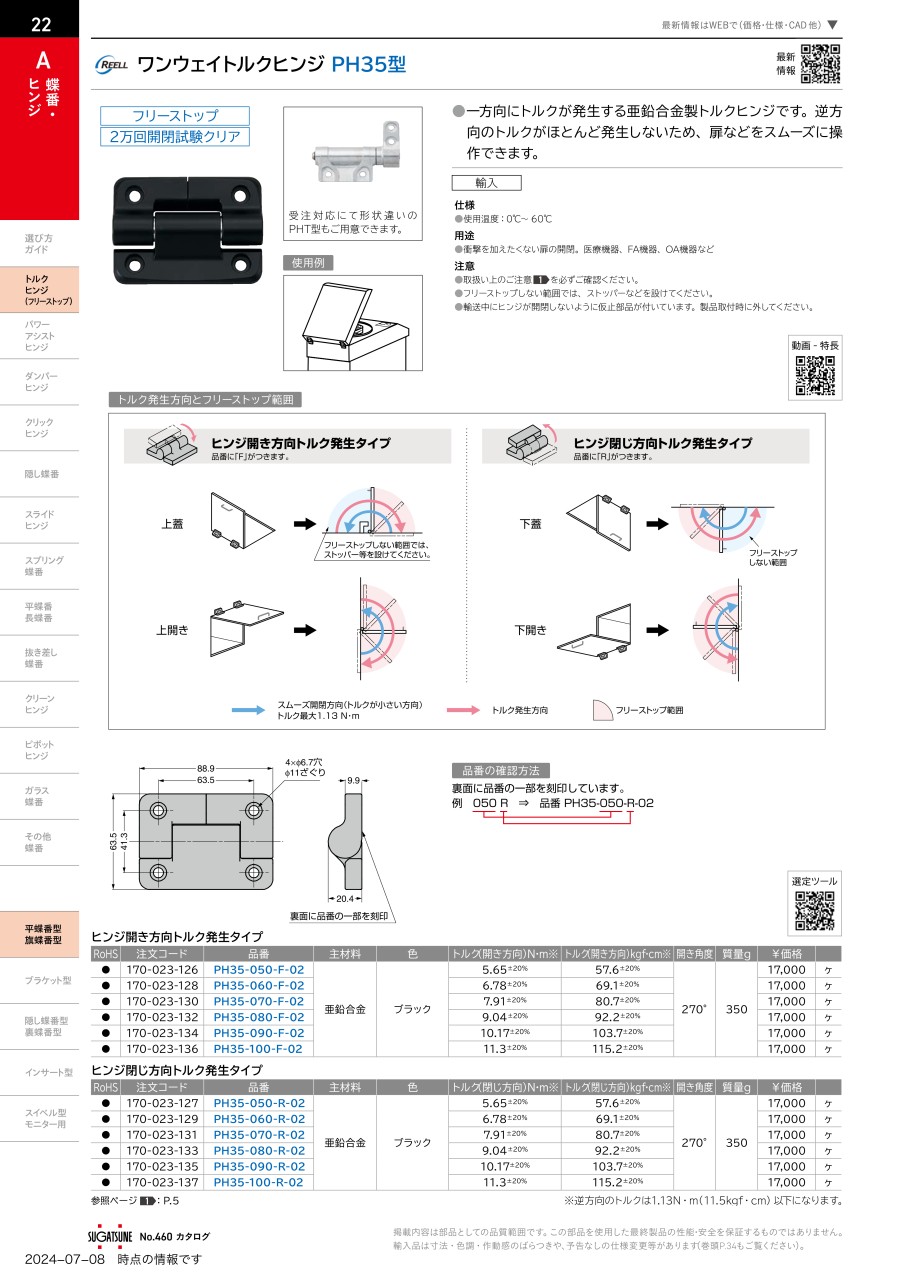

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
LAMP トルクヒンジ HG-TS型
任意の角度で保持できるフリーストップ仕様です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
