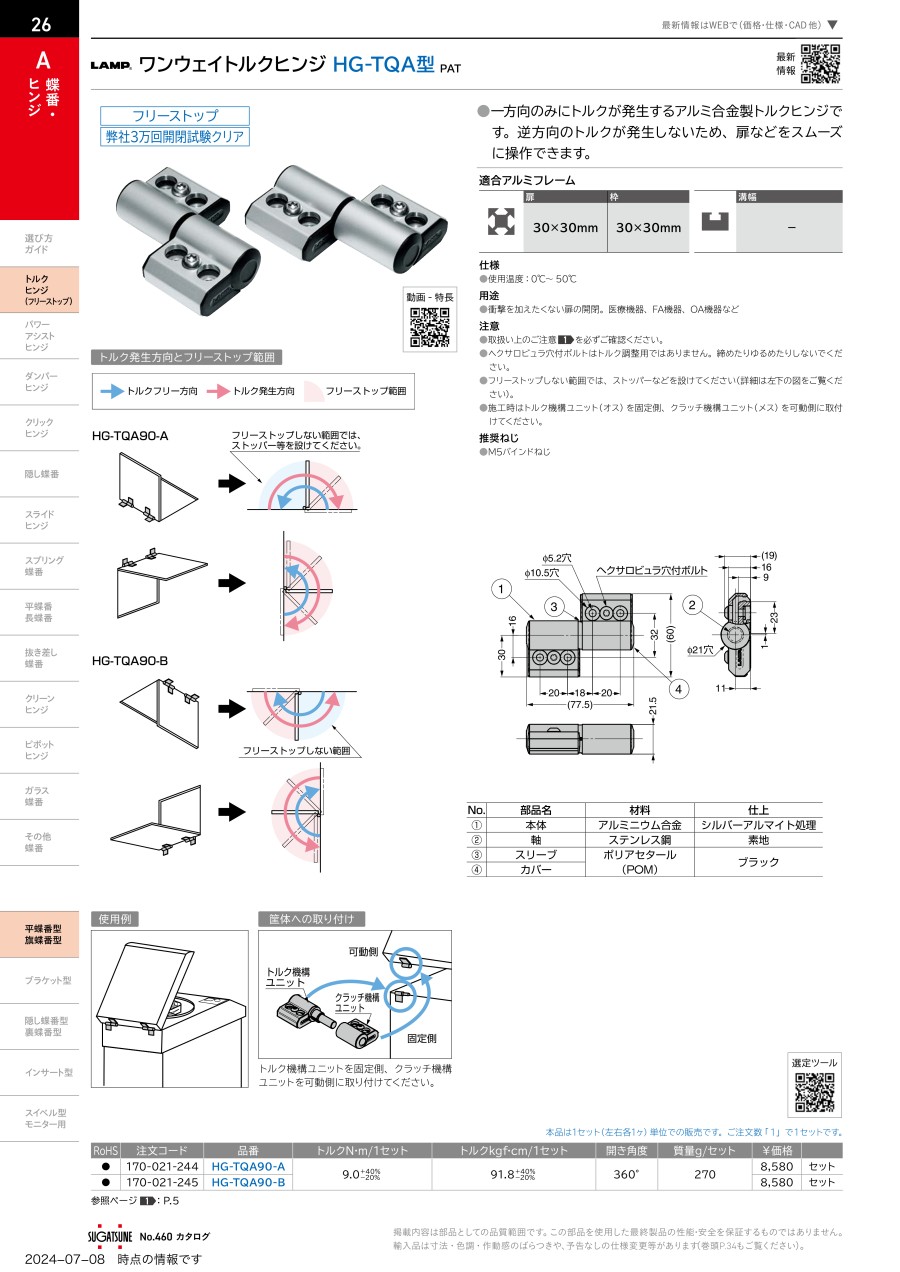

ワンウェイトルクヒンジ HG-TQA型

外形図

製品仕様

【仕様】

・使用温度：0℃～ 50℃

【推奨ねじ】

・M5 バインドねじ

【トルク発生方向とフリーストップ範囲】



【筐体への取り付け】

トルク機構ユニットを固定側、クラッチ機構ユニットを可動側に取り付けてください。

規格表

※経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています。

使用例

注意・禁止事項

・扉はトルクの80％以下（7.2N・m以下）でご使用ください。
・低温域では作動トルクが低下します。
・振動が少ない場所でご使用ください。
・ヘクサロビュラ穴付ボルト（外形図※）はトルク調整用ではありません。締めたりゆるめたりしないでください。
・フリーストップしない範囲では、ストッパーなどを設けてください。
・扉を閉めた状態で保持するために、キャッチなどを設けてください。
・本品を取り付ける前に、取り付ける箇所の強度が十分であることをご確認ください。
・施工時はトルク機構ユニット（オス）を固定側、クラッチ機構ユニット（メス）を可動側に取付けてください。
・ヒンジは1セット（左用・右用）単位の販売です。
・ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
