スガツネ工業

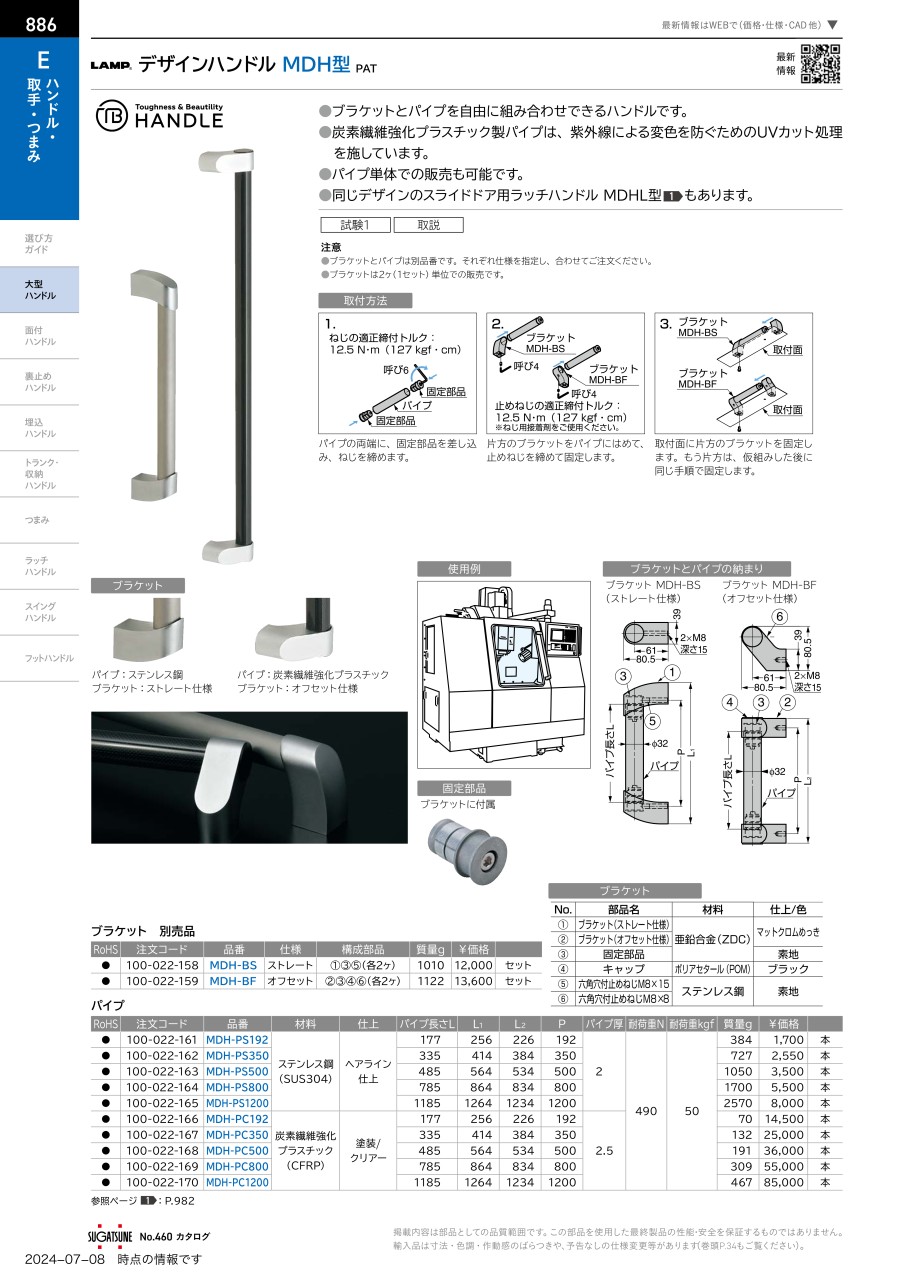

デザインハンドル MDH型

デザインハンドル MDH型

ご注意

  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が12型番あります。
数量：

商品情報

外形図

【ブラケットとパイプの納まり】

デザインハンドル MDH型 外形図1

ブラケット MDH-BS（ストレート仕様）

デザインハンドル MDH型 外形図2

ブラケット MDH-BF（オフセット仕様）

製品仕様

【ブラケット】

No.部品名材 料仕上/色
（1）ブラケット（ストレート仕様）亜鉛合金（ZDC）マットクロムめっき
（2）ブラケット（オフセット仕様）
（3）固定部品素地
（4）キャップポリアセタール（POM）ブラック
（5）六角穴付止めねじM8×15ステンレス鋼素地
（6）六角穴付止めねじM8×8

【取付方法】

デザインハンドル MDH型 製品仕様_取付方法1

パイプの両端に、固定部品（ブラケットに付属）をフランジが当たるまで差し込み、ねじを六角棒スパナ呼び6（お客様でご用意）で締めます。

デザインハンドル MDH型 製品仕様_取付方法2

片方のブラケットをパイプにはめて、止めねじ（ブラケットに付属）を六角棒スパナ呼び4（お客様でご用意）で締めて固定します。

デザインハンドル MDH型 製品仕様_取付方法3

取付面に片方のブラケットをM8ねじ（お客様でご用意）で固定します。もう片方のブラケットは、あらかじめ仮組みした後に同じ手順で固定します。

【ブラケット】

【固定部品】
デザインハンドル MDH型 製品仕様_ブラケット1

MDH-BS（ストレート仕様）

デザインハンドル MDH型 製品仕様_ブラケット2

MDH-BF（オフセット仕様）

デザインハンドル MDH型 製品仕様_固定部品

ブラケットに付属

規格表

【ブラケット】

型 番仕 様構成部品質量g
MDH-BSストレート（1）（3）（5）（各2ヶ）1010
MDH-BFオフセット（2）（3）（4）（6）（各2ヶ）1122

【パイプ】

型 番材 料仕 上パイプ長さ
L		L1L2Pパイプ厚耐荷重
N		耐荷重
kgf		質 量
g
MDH-PS192ステンレス鋼
（SUS304）		ヘアライン
仕上		177256226192249050384
MDH-PS350335414384350727
MDH-PS5004855645345001050
MDH-PS8007858648348001700
MDH-PS120011851264123412002570
MDH-PC192炭素繊維強化
プラスチック
（CFRP）		塗装/クリアー1772562261922.570
MDH-PC350335414384350132
MDH-PC500485564534500191
MDH-PC800785864834800309
MDH-PC12001185126412341200467

使用例

デザインハンドル MDH型 使用例

型番リスト

表示件数
  • 1
    • 型番
    MDH-BF
    MDH-BS
    MDH-PC1200
    MDH-PC192
    MDH-PC350
    MDH-PC500
    MDH-PC800
    MDH-PS1200
    MDH-PS192
    MDH-PS350
    MDH-PS500
    MDH-PS800

    取付方法

    本体　材料

    取付ピッチ【範囲選択】

    (mm)

    ピッチ

    (mm)

    グリップ太さ【範囲選択】

    (mm)

    グリップ太さ

    (mm)

    詳細材質

    本体　仕上

    注文コード

    		RoHS?最小発注数量
    [めねじ] めねじ
    [その他] その他
    -
    -
    -
    -
    亜鉛合金
    [クロムメッキ] マットクロームめっき
    100-022-159
    -
    1個
    [めねじ] めねじ
    [その他] その他
    -
    -
    -
    -
    亜鉛合金
    [クロムメッキ] マットクロームめっき
    100-022-158
    -
    1個
    [めねじ] めねじ（ブラケット使用）
    樹脂
    301～
    1200
    30.1～
    32
    CFRP
    [塗装] クリアー塗装
    100-022-170
    10
    1個
    [めねじ] めねじ（ブラケット使用）
    樹脂
    151～200
    192
    30.1～
    32
    CFRP
    [塗装] クリアー塗装
    100-022-166
    10
    1個
    [めねじ] めねじ（ブラケット使用）
    樹脂
    301～
    350
    30.1～
    32
    CFRP
    [塗装] クリアー塗装
    100-022-167
    10
    1個
    [めねじ] めねじ（ブラケット使用）
    樹脂
    301～
    500
    30.1～
    32
    CFRP
    [塗装] クリアー塗装
    100-022-168
    10
    1個
    [めねじ] めねじ（ブラケット使用）
    樹脂
    301～
    800
    30.1～
    32
    CFRP
    [塗装] クリアー塗装
    100-022-169
    10
    1個
    [めねじ] めねじ（ブラケット使用）
    [ステンレス] ステンレス
    301～
    1200
    30.1～
    32
    SUS304
    [ヘアライン仕上] ヘアライン仕上
    100-022-165
    10
    1個
    [めねじ] めねじ（ブラケット使用）
    [ステンレス] ステンレス
    151～200
    192
    30.1～
    32
    SUS304
    [ヘアライン仕上] ヘアライン仕上
    100-022-161
    10
    2個
    [めねじ] めねじ（ブラケット使用）
    [ステンレス] ステンレス
    301～
    350
    30.1～
    32
    SUS304
    [ヘアライン仕上] ヘアライン仕上
    100-022-162
    10
    2個
    [めねじ] めねじ（ブラケット使用）
    [ステンレス] ステンレス
    301～
    500
    30.1～
    32
    SUS304
    [ヘアライン仕上] ヘアライン仕上
    100-022-163
    10
    2個
    [めねじ] めねじ（ブラケット使用）
    [ステンレス] ステンレス
    301～
    800
    30.1～
    32
    SUS304
    [ヘアライン仕上] ヘアライン仕上
    100-022-164
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,150円
    ( 13,365円 )
    在庫品1日目当日出荷可能
    10,200円
    ( 11,220円 )
    在庫品1日目当日出荷可能
    91,382円
    ( 100,520円 )
    4日目
    15,539円
    ( 17,093円 )
    4日目
    26,696円
    ( 29,366円 )
    4日目
    37,469円
    ( 41,216円 )
    4日目
    58,300円
    ( 64,130円 )
    4日目
    7,451円
    ( 8,196円 )
    4日目
    1,651円
    ( 1,816円 )
    4日目
    2,521円
    ( 2,773円 )
    4日目
    2,975円
    ( 3,273円 )
    在庫品1日目当日出荷可能
    4,944円
    ( 5,438円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ブラケットとパイプを自由に組み合わせできるハンドルです。
    【特長】
    ・ブラケットはストレート仕様とオフセット仕様の2種類からお選びいただけます。
    ・パイプはステンレス鋼製と炭素繊維強化プラスチック製があり、それぞれ5種類の長さからお選びいただけます。
    ・パイプをカットすることで、全長を自由に変更できます。
    ・炭素繊維強化プラスチック製パイプは、紫外線による変色を防ぐためのUVカット処理を施しています。
    ・パイプ単体での販売も可能です。
    【用途】
    ・工作機械、大型扉などに適用。

    ご注意

    • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
