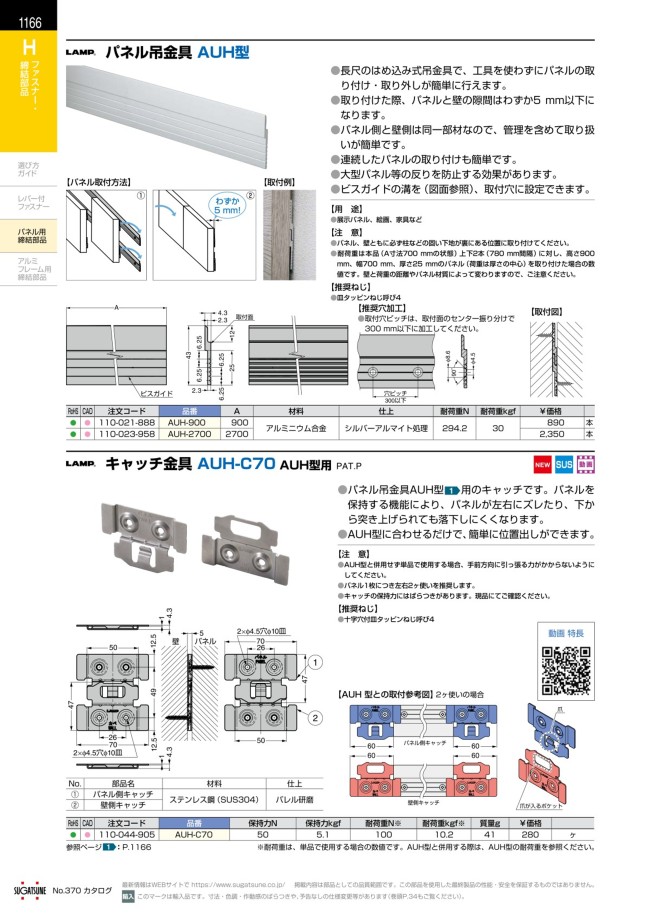

LAMP パネル吊金具 AUH型
- 材質
- アルミニウム合金
- 仕上
- シルバーアルマイト処理
- 高さ (mm)
- 43
型番
外形図
製品仕様
| 型番 | A | 材料 | 仕上 | 耐荷重N | 耐荷重kgf |
|---|---|---|---|---|---|
| AUH-900 | 900 | アルミニウム合金 | シルバーアルマイト処理 | 294.2N | 30kgf |
| AUH-2700 | 2,700 |
- 推奨ねじ：皿タッピンねじ呼び4
推奨穴加工
取付穴ピッチは、取付面のセンター振り分けで300mm以下に加工。
取付図
使用例
パネル取付方法
取付例
注意・禁止事項
注意・禁止事項
- パネル、壁ともに柱などの固い下地が裏にある位置に取り付けてください。
- 耐荷重は（A寸法700mmの状態）上下2本（780mm間隔）に対し、 高さ900mm、幅700mm、厚さ25mmのパネル（荷重は厚さの中心）を取り付けた場合の数値です。壁と荷重の距離やパネル材質によって変わりますので、ご注意ください。
絞り込み条件：1 項目の仕様が未選択です
長さ(mm)
- 900
- 2700
タイプ
- AUH-2700
- AUH-900
出荷日
- すべて
- 2日以内
- 6日以内
詳細情報
基本情報
工具を使わずパネルの取り付け・取り外しが簡単に行える、長尺のはめ込み式吊金具。
【特長】
・取り付けた際、パネルと壁の隙間はわずか5mm以下。
・パネル側と壁側は同一部材で、管理を含めて取り扱いが簡単。
・連続したパネルの取り付けも簡単。
・大型パネル等の反りを防止する効果。
・ビスガイドの溝を（図面参照）、取付穴に設定。
【用途】
・展示パネル、絵画、家具など。
