メカニカル部品技術窓口
外形図
製品仕様
| No. | 部品名 | 材 料 | 仕 上 |
|---|---|---|---|
| （1） | ハウジング | 亜鉛合金 | マットクロムめっき |
| （2） | インサート | アルミニウム合金 | 素地 |
| （3） | 仮止めスプリング | 鋼 | 光沢クロメート処理 |
| （4） | フック部 | 焼結鋼 |
パネル取付加工図
筐体取付加工図
※横方向を長穴にすると、公差調節ができます。
取付方法
取り外し方法
パネルの穴に押し込み、そのパネルを筐体に取り付ける
（本体両側のフック部（4）が筐体裏面から完全に押し出されるまで押し込み、固定する）
※ 仮止めスプリングにより、パネルから脱落しません。
プラスドライバーで反時計方向に回すと、筐体よりパネルを取り外せる
規格表
| 型 番 | 適応総板厚t | 質量g |
|---|---|---|
| 294-9302-00-00055 | 0.5～5.5 | 27 |
注意・禁止事項
- 本製品に直接荷重がかからないように取り付けてください。破損の原因となります。
294-9302-00-00055の仕様・寸法情報
絞り込み条件
タイプ
- 294-9302-00-00055
CAD
- 3D
出荷日
- すべて
- 4日以内
詳細情報
基本情報
スナップイン仕様のため、ねじ、ナット、ワッシャは不要。
【特長】
・押し込むと「カチッ」という音で締結し、ねじのような締め込み不足を防ぐ。
・筐体からパネルを外した後も、脱落しない仮止めスプリング。
・ばね機構により、取付総板厚は0.5～5.5mmと幅広く適応。
類似品類似品をすべて見る
商品担当おすすめ

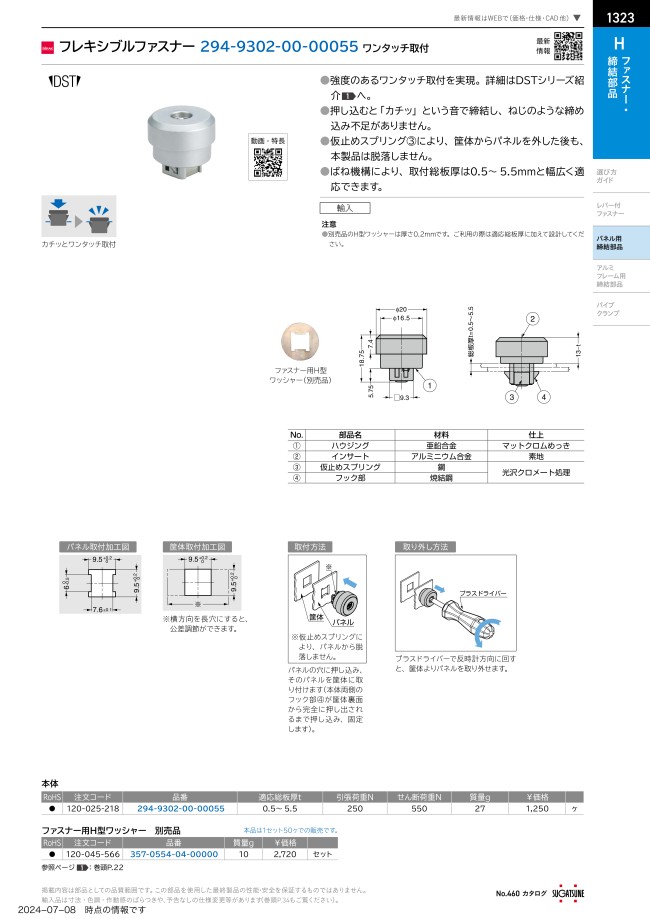

フレキシブルファスナー 294-9302-00-00055 ワンタッチ取付の型番294-9302-00-00055のページです。
型番294-9302-00-00055に関する仕様情報を記載しております。
フレキシブルファスナー 294-9302-00-00055 ワンタッチ取付のレビュー
この商品のレビューはありません
