シリンダー錠 DIS-022R-D
- 通常単価(税別)
- 199円～2,380円
- 税込単価
- 219円～2,618円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
デッドスペースを少なくできるディンプルシリンダー錠。【特長】・本体の厚みが薄く、デッドスペースを少なく...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

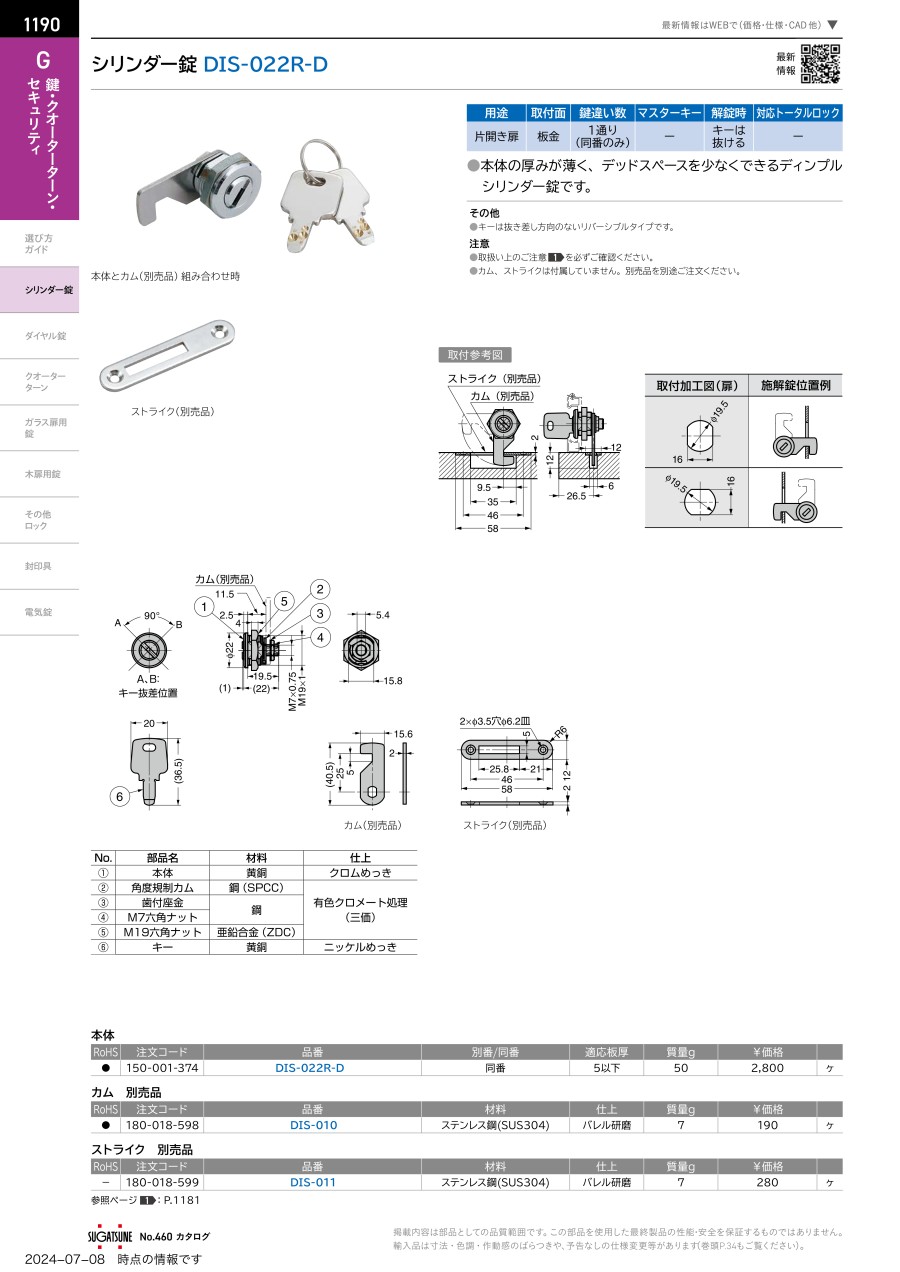

外形図
寸法図
本体
キー（付属品）
ストライク
カム
製品仕様
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | 本体 | 黄銅 | クロムめっき |
| （2） | 角度規制カム | 鋼（SPCC） | 有色クロメート処理 （三価） |
| （3） | 歯付座金 | 鋼 | |
| （4） | M7六角ナット | ||
| （5） | M19六角ナット | 亜鉛合金（ZDC） | |
| （6） | キー | 黄銅 | ニッケルめっき |
| 用途 | 取付面 | 鍵違い数 | マスターキー | 解錠時 | 対応トータルロック |
|---|---|---|---|---|---|
| 片開き扉 | 板金 | 1通り （同番のみ） | - | キーは抜ける | - |
付属品／十字穴付皿木ねじ2.7×13（ステンレス鋼）。
規格表
本体
| 型番 | 別番／同番 | 適応板厚 | キー抜き差し | キー回転角度 | 質量g |
|---|---|---|---|---|---|
| DIS-022R-D | 同番 | 5以下 | 2ヶ所 | 90° | 50 |
カム
| 型番 | 材料 | 仕上 | 質量g |
|---|---|---|---|
| DIS-010 | ステンレス鋼（SUS304） | バレル研磨 | 7 |
ストライク
| 型番 | 材料 | 仕上 | 質量g |
|---|---|---|---|
| DIS-011 | ステンレス鋼（SUS304） | バレル研磨 | 7 |
使用例
取り付け例
参考図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
199円 ( 219円 ) | 4日目 |
292円 ( 321円 ) | 4日目 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
デッドスペースを少なくできるディンプルシリンダー錠。
【特長】
・本体の厚みが薄く、デッドスペースを少なくできるディンプルシリンダー錠です。
・キーは抜き差し方向のないリバーシブルタイプで、90°回転2ヶ所抜けです。
【用途】
・片開き扉として利用可能。
カタログ
商品担当おすすめ
シリンダー錠 DIS-022R-Dのレビュー
製品に使っています
5
5.02019/12/10
キーケース製品の錠としてこのシリンダー錠を使用しています。顧客からシリンダー錠の型番指定なので購入しましたが、組立時・納...もっと読む
0人が参考にしています。
