ステンレス鋼製引戸掘込カマ錠 HC-30R 両面サムターン仕様
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください

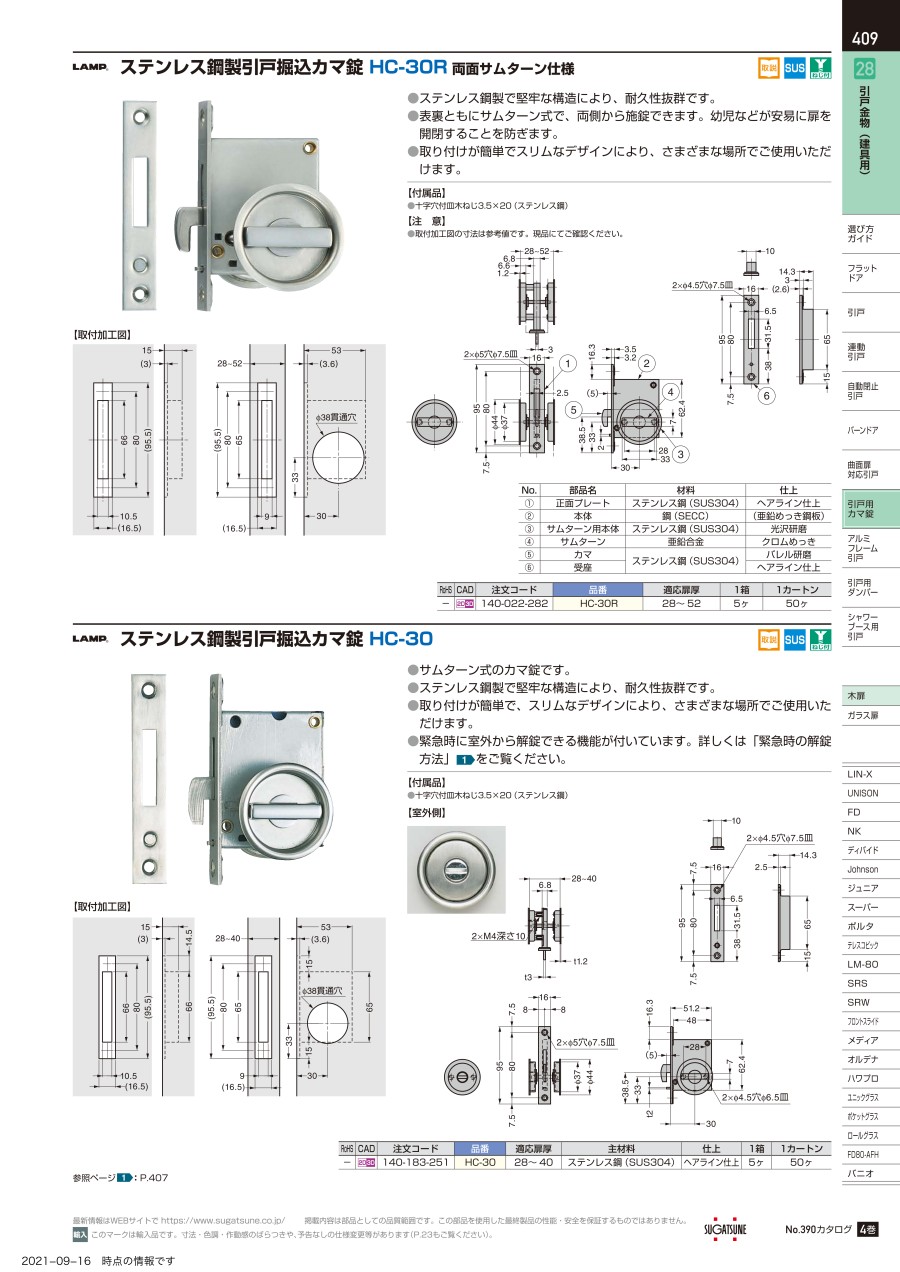

HC-30Rの仕様・寸法情報
商品情報
製品仕様
寸法図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | 正面プレート | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （2） | 本体 | 鋼（SECC） | （亜鉛めっき鋼板） |
| （3） | サムターン用本体 | ステンレス鋼（SUS304） | 光沢研磨 |
| （4） | サムターン | 亜鉛合金 | クロムめっき |
| （5） | カマ | ステンレス鋼（SUS304） | バレル研磨 |
| （6） | 受座 | ステンレス鋼（SUS304） | ヘアライン仕上 |
取付加工図
| 品番 | 適応扉厚 |
|---|---|
| HC-30R | 28～52 |
付属品
十字穴付皿木ねじ3.5×20（ステンレス鋼）
注意
取付加工図の寸法は参考値です。現品にてご確認ください。
詳細情報
基本情報
両面サムターン仕様のカマ錠です。
【特長】
・ステンレス鋼製の堅牢な構造により、耐久性抜群です。
・表裏ともにサムターン仕様で、両側から施錠できます。
・幼児などが安易に扉を開閉することを防ぎます。
・取り付けが簡単でスリムなデザインにより、さまざまな場所でご使用いただけます。
・同シリーズでサムターンと表示器を組み合わせた仕様や、サムターンに大型のレバーを採用した仕様もあります。
【用途】
・住設などに使用。
