SUS316 ステンレス製高圧ニードルバルブ(アングルねじ込みタイプ) SNVETタイプ

未確定:候補が9型番あります。
数量:

商品情報

外形図

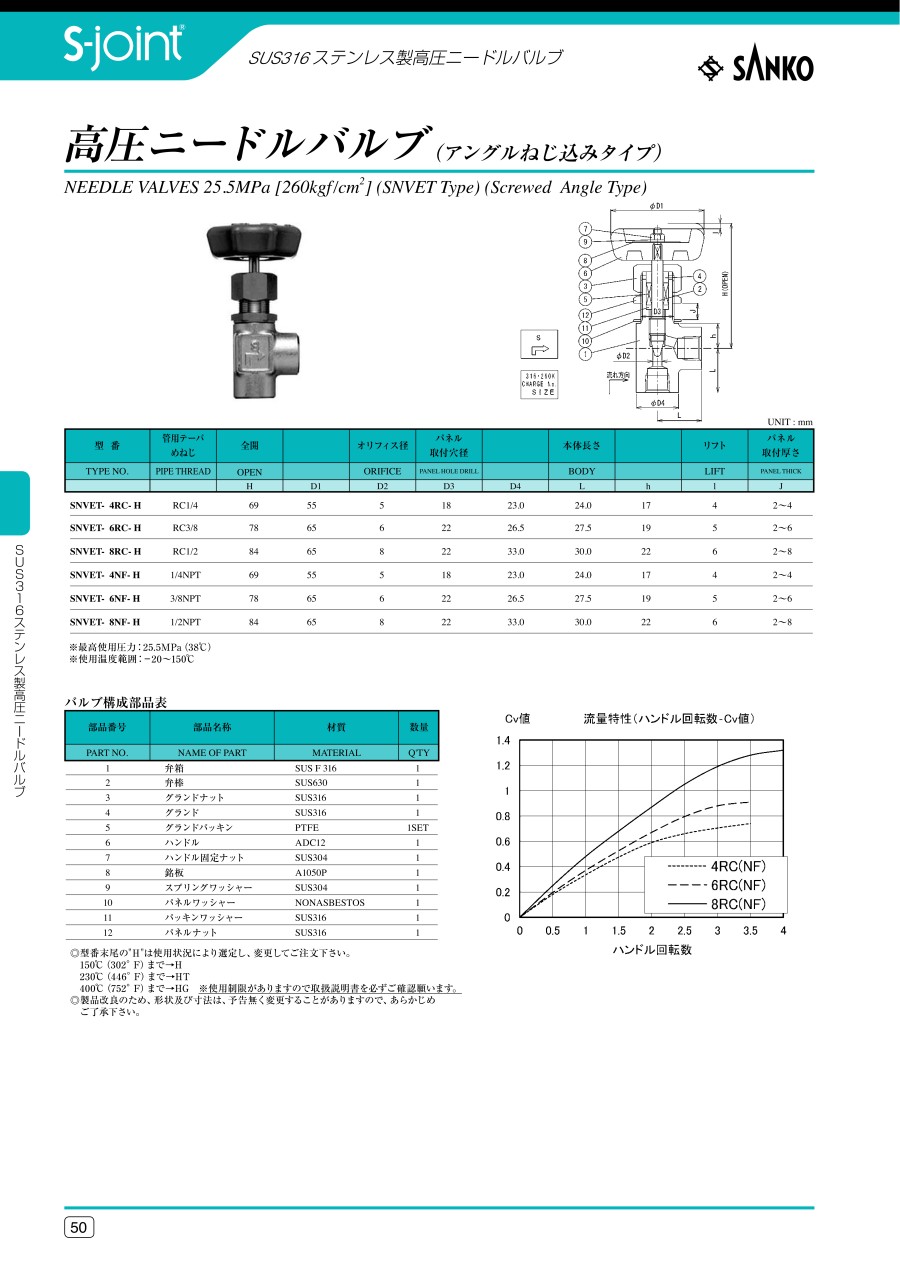

SUS316 ステンレス製高圧ニードルバルブ(アングルねじ込みタイプ) SNVETタイプ Alt:外形図01

製品仕様

SUS316 ステンレス製高圧ニードルバルブ(アングルねじ込みタイプ) SNVETタイプ 製品仕様01
SUS316 ステンレス製高圧ニードルバルブ(アングルねじ込みタイプ) SNVETタイプ 製品仕様02

規格表

SUS316 ステンレス製高圧ニードルバルブ(アングルねじ込みタイプ) SNVETタイプ 規格表01

型番リスト

表示件数

供給側 配管ねじの呼び

制御側 配管ねじの呼び

長さ L

(mm)

高さ H

(mm)

ハンドル径 D

(φ)

使用温度範囲

(℃)

最小発注数量
1/4B(8A)
1/4B(8A)
24
69
55
-20~150
1個
1/4B(8A)
1/4B(8A)
24
69
55
-20~400
1個
1/4B(8A)
1/4B(8A)
24
69
55
-20~230
1個
3/8B(10A)
3/8B(10A)
27.5
78
65
-20~150
1個
3/8B(10A)
3/8B(10A)
27.5
78
65
-20~400
1個
3/8B(10A)
3/8B(10A)
27.5
78
65
-20~230
1個
1/2B(15A)
1/2B(15A)
30.0
84
65
-20~150
1個
1/2B(15A)
1/2B(15A)
30.0
84
65
-20~400
1個
1/2B(15A)
1/2B(15A)
30.0
84
65
-20~230
1個
通常単価(税別) (税込単価)
通常出荷日
19,414
( 21,355 )
9日目
28,24225,417
( 27,959 )
9日目
24,71622,244
( 24,468 )
9日目
21,17919,061
( 20,967 )
19日目
29,99526,995
( 29,695 )
19日目
26,47923,831
( 26,214 )
19日目
22,94220,647
( 22,712 )
19日目
31,75828,582
( 31,440 )
19日目
28,24225,417
( 27,959 )
19日目

詳細情報

基本情報

【特長】
・高圧ガス認定品として安全設計をしております。
・ハンドルは操作しやすい滑らかな形状です。
・ハンドルには、水抜き穴があいている為、屋外での使用時に雨水等がたまることがありません。
・ハンドルトルクは軽くコンパクトな設計です。
・固定方法は、バルブ底部の取付ねじ穴による方法、パネル取付方法の2種類から選定できます。
・グランドパッキンの交換により、400℃までの使用が可能です。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
