三興マテリアルサプライ

SUS316 ステンレス製高圧ニードルバルブ（ダブルフェルールタイプ） SNVTタイプ

SUS316 ステンレス製高圧ニードルバルブ（ダブルフェルールタイプ） SNVTタイプ
  • 一部SALE 2026/01/31まで
通常単価(税別)
26,479円～42,338円特別価格
税込単価
29,127円～46,572円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUS316 ステンレス製バルブ ミニチュアバルブ（低圧ニードルバルブ） SNV-Lタイプ

三興マテリアルサプライ

SUS316 ステンレス製バルブ ミニチュアバルブ（低圧ニードルバルブ） SNV-Lタイプ
0
通常価格(税別)： 14,136円 (税込価格：15,550円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUS316 ステンレス製バルブ ミニチュアバルブ（低圧ニードルバルブ） SVBWタイプ

三興マテリアルサプライ

SUS316 ステンレス製バルブ ミニチュアバルブ（低圧ニードルバルブ） SVBWタイプ
0
通常価格(税別)： 16,410円 (税込価格：18,051円)

通常出荷日：5 日目

【特長】・高圧ガス認定品として安全設計をしております。・ハンドルは操作しやすい...

詳細情報を確認する
未確定：候補が21型番あります。
数量：

商品情報

製品仕様

最高使用圧力25.5MPa［260Kgf/cm2］
使用温度範囲H-TYPEHT-TYPEHG-TYPE
-20～150℃-20～230℃-20～400℃※
適用チューブ外径6mm,8mm,10mm,12mm,1/4inch,3/8inch,1/2inch
適応接続ねじRC1/4,RC3/8,RC1/2（ISO7-1）,1/4NPT,3/8NPT,1/2NPT（ANSI B 1.20.1）
ソケットウェルド1/4B,3/8B,1/2B（JIS B 2316）
要部材質ボティーステムグランドパッキンハンドル
SUS F 316SUS630H-TYPEHT-TYPEHG-TYPEADC
PTFEV/#VFC-25+VF20V/#VFC-25+VF20

※ダブルフェルール継手タイプは360℃まで

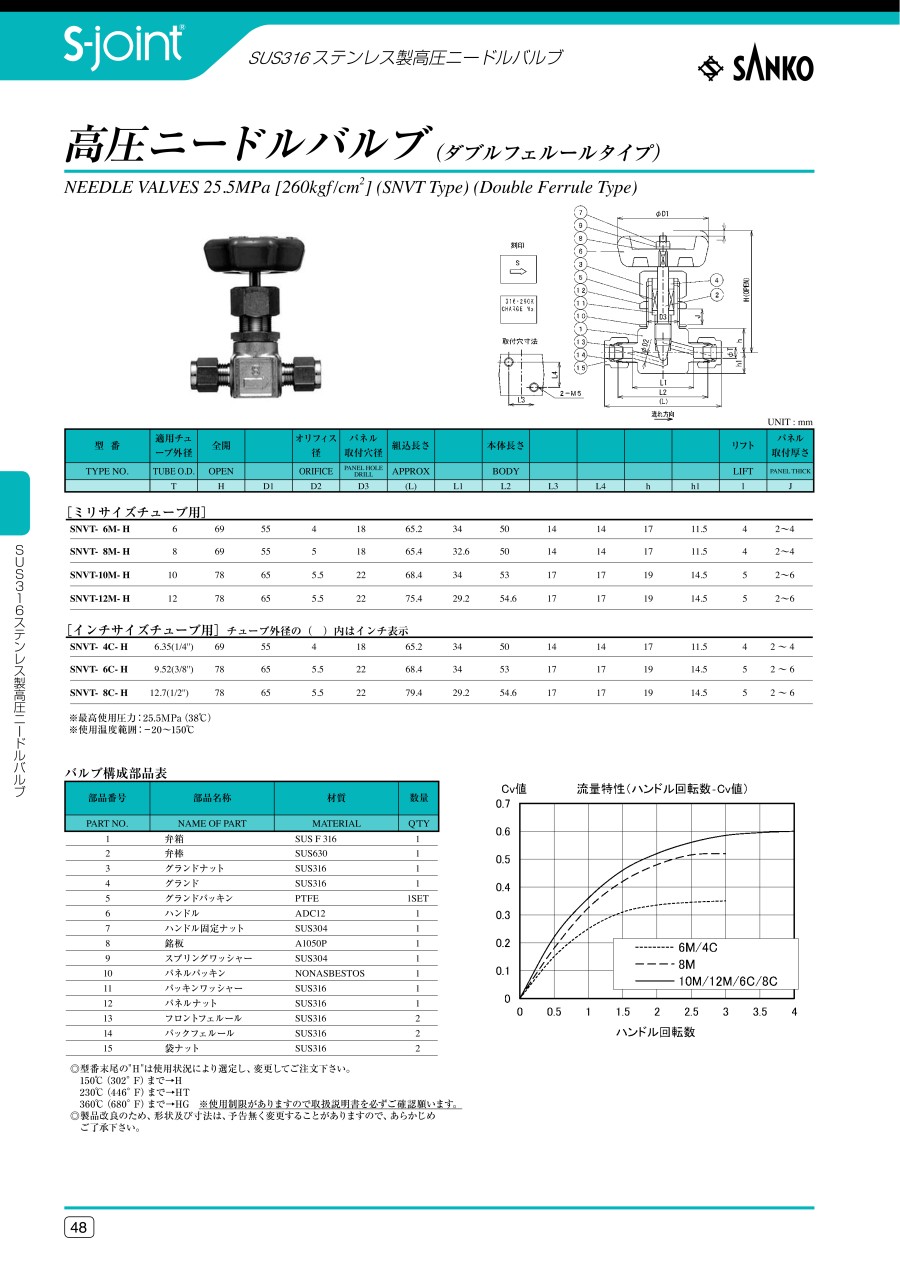

構造図

SUS316 ステンレス製高圧ニードルバルブ（ダブルフェルールタイプ） SNVTタイプ 構造図

構成部品表

部品番号部品名称材質数量
1弁箱SUS F 3161
2弁棒SUS6301
3グランドナットSUS3161
4グランドSUS3161
5グランドパッキンPTFE1SET
6ハンドルADC121
7ハンドル固定ナットSUS3041
8銘板A1050P1
9スプリングワッシャーSUS3041
10パネルパッキンNONASBESTOS1
11パッキンワッシャーSUS3161
12パネルナットSUS3161
13フロントフェルールSUS3162
14パックフェルールSUS3162
15袋ナットSUS3162

規格表

SUS316 ステンレス製高圧ニードルバルブ（ダブルフェルールタイプ） SNVTタイプ 規格表

※最高使用圧力:25.5MPa（38℃）
※使用温度範囲:-20～150℃

性質性能情報・試験情報

流量特性（ハンドル回転数-Cv値）

SUS316 ステンレス製高圧ニードルバルブ（ダブルフェルールタイプ） SNVTタイプ 流量特性(ハンドル回転数-Cv値)図

型番リスト

表示件数
  • 1
    • 型番
    SNVT-4C-H
    SNVT-4C-HG
    SNVT-4C-HT
    SNVT-6C-H
    SNVT-6C-HG
    SNVT-6C-HT
    SNVT-6M-H
    SNVT-6M-HG
    SNVT-6M-HT
    SNVT-8C-H
    SNVT-8C-HG
    SNVT-8C-HT
    SNVT-8M-H
    SNVT-8M-HG
    SNVT-8M-HT
    SNVT-10M-H
    SNVT-10M-HG
    SNVT-10M-HT
    SNVT-12M-H
    SNVT-12M-HG
    SNVT-12M-HT

    供給側 配管パイプ径

    (φ)

    制御側 配管パイプ径

    (φ)

    長さ L

    (mm)

    高さ H

    (mm)

    ハンドル径 D

    (φ)

    使用温度範囲

    (℃)

    		最小発注数量
    6.35
    6.35
    65.2
    69
    55
    -20～150
    1個
    6.35
    6.35
    65.2
    69
    55
    -20～360
    1個
    6.35
    6.35
    65.2
    69
    55
    -20～230
    1個
    9.5
    9.5
    68.4
    78
    65
    -20～150
    1個
    9.5
    9.5
    68.4
    78
    65
    -20～360
    1個
    9.5
    9.5
    68.4
    78
    65
    -20～230
    1個
    6
    6
    65.2
    69
    55
    -20～150
    1個
    6
    6
    65.2
    69
    55
    -20～360
    1個
    6
    6
    65.2
    69
    55
    -20～230
    1個
    12.7
    12.7
    79.4
    78
    65
    -20～150
    1個
    12.7
    12.7
    79.4
    78
    65
    -20～360
    1個
    12.7
    12.7
    79.4
    78
    65
    -20～230
    1個
    8
    8
    65.4
    69
    55
    -20～150
    1個
    8
    8
    65.4
    69
    55
    -20～360
    1個
    8
    8
    65.4
    69
    55
    -20～230
    1個
    10
    10
    68.4
    78
    65
    -20～150
    1個
    10
    10
    68.4
    78
    65
    -20～360
    1個
    10
    10
    68.4
    78
    65
    -20～230
    1個
    12
    12
    75.4
    78
    65
    -20～150
    1個
    12
    12
    75.4
    78
    65
    -20～360
    1個
    12
    12
    75.4
    78
    65
    -20～230
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,479円
    ( 29,127円 )
    5日目
    35,286円31,757円
    ( 34,933円 )
    9日目
    31,758円28,582円
    ( 31,440円 )
    9日目
    29,995円26,995円
    ( 29,695円 )
    5日目
    38,820円34,938円
    ( 38,432円 )
    9日目
    35,286円31,757円
    ( 34,933円 )
    9日目
    26,479円
    ( 29,127円 )
    5日目
    35,286円31,757円
    ( 34,933円 )
    9日目
    31,758円
    ( 34,934円 )
    9日目
    33,520円
    ( 36,872円 )
    5日目
    42,338円38,104円
    ( 41,914円 )
    9日目
    38,820円34,938円
    ( 38,432円 )
    9日目
    28,242円25,417円
    ( 27,959円 )
    5日目
    37,057円33,351円
    ( 36,686円 )
    9日目
    33,520円30,168円
    ( 33,185円 )
    9日目
    29,995円26,995円
    ( 29,695円 )
    5日目
    38,820円34,938円
    ( 38,432円 )
    9日目
    35,286円31,757円
    ( 34,933円 )
    9日目
    33,520円30,168円
    ( 33,185円 )
    5日目
    42,338円38,104円
    ( 41,914円 )
    9日目
    38,820円34,938円
    ( 38,432円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・高圧ガス認定品として安全設計をしております。
    ・ハンドルは操作しやすい滑らかな形状です。
    ・ハンドルには、水抜き穴があいている為、屋外での使用時に雨水等がたまることがありません。
    ・ハンドルトルクは軽くコンパクトな設計です。
    ・固定方法は、バルブ底部の取付ねじ穴による方法、パネル取付方法の2種類から選定できます。
    ・グランドパッキンの交換により、400℃までの使用が可能です

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
