SUS316 ステンレス製バルブ ミニチュアバルブ（低圧ニードルバルブ） SNV-Lタイプ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 14,136円～15,528円特別価格
- 税込単価
- 15,550円～17,081円特別価格
【特長】・ハンドルトルクは、軽くコンパクトな設計です。・パネル取り付けは、ハン...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

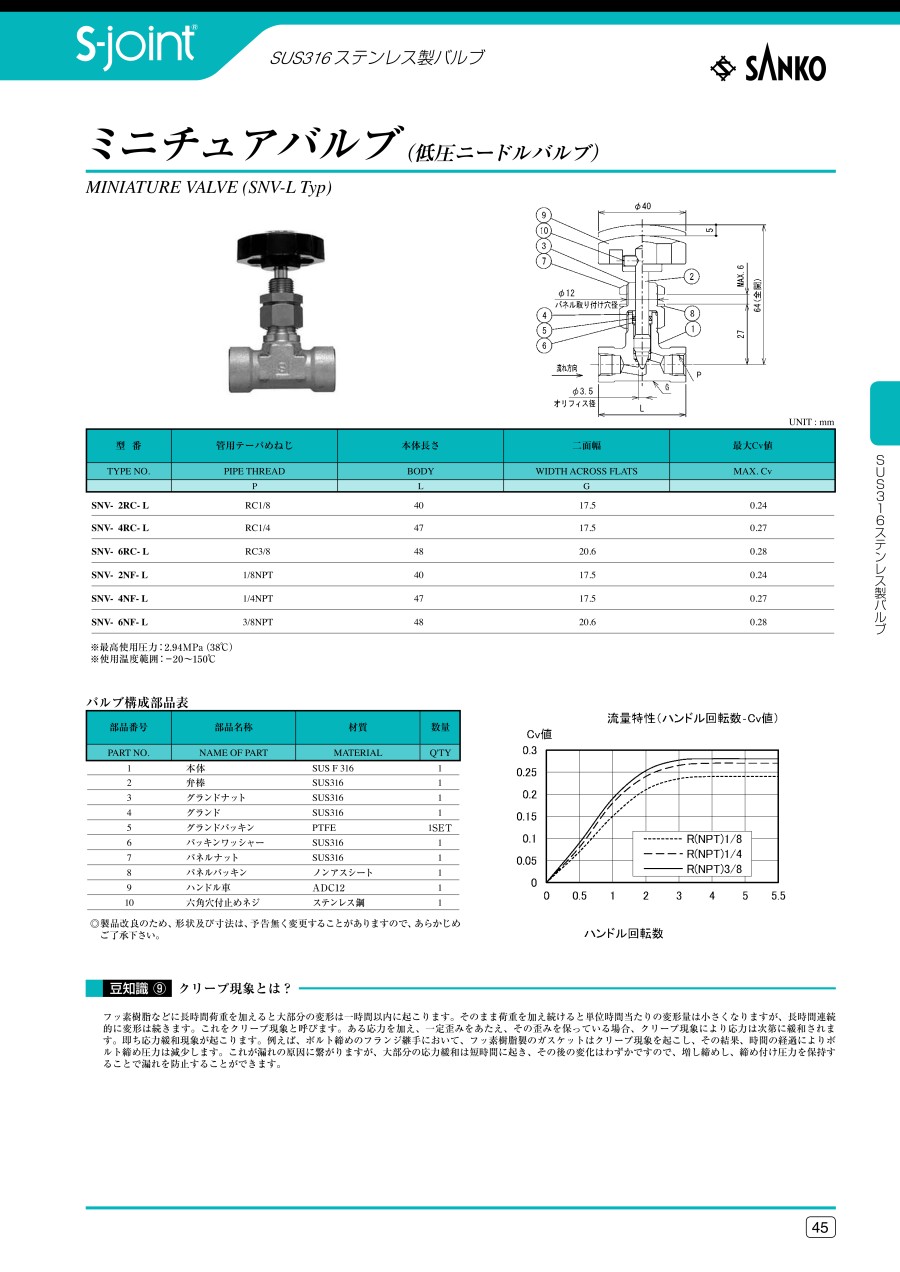

外形図
製品仕様
| 最高使用圧力 | 2.94MPa （38℃） |
|---|---|
| 使用温度範囲 | -20～150℃ |
バルブ構成部品表
| 型番 | 部品名称 | 材質 | 数量 |
|---|---|---|---|
| 1 | 本体 | SUS F 316 | 1 |
| 2 | 弁棒 | SUS316 | 1 |
| 3 | グランドナット | SUS316 | 1 |
| 4 | グランド | SUS316 | 1 |
| 5 | グランドパッキン | PTFE | 1SET |
| 6 | パッキンワッシャー | SUS316 | 1 |
| 7 | パネルナット | SUS316 | 1 |
| 8 | パネルパッキン | ノンアスシート | 1 |
| 9 | ハンドル車 | ADC12 | 1 |
| 10 | 六角穴付止めネジ | ステンレス鋼 | 1 |
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。
規格表
性能・試験情報
流量特性（ハンドル回転数-Cv値）
詳細情報
基本情報
【特長】
・ハンドルトルクは、軽くコンパクトな設計です。
・パネル取り付けは、ハンドルとロックナットを外すだけでグランドナットを緩める必要がありません。
・ハンドルは、数種類の色を用意しております。
・【黒、赤、緑、黄、白】（標準品は黒色です）。
・S-joint接続口、管用テーパーねじ接続口の2種類の接続方法でご利用いただけます。
・ストレートタイプとアングルタイプがあります。
