コントロール銅管用ダブルナットタイプ継手 ミニチュアバルブ（低圧ニードル弁） SVBCタイプ
- 通常単価(税別)
- 5,631円～8,105円
- 税込単価
- 6,194円～8,916円
通常出荷日：9日目
【特長】・ビニール被覆付銅管（コントロール銅管）用のダブルナットタイプの継手です。・銅チューブ部分とビ...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 最高使用圧力 | 2.94MPa @ 38℃ |
|---|---|
| 使用温度範囲 | -10～60℃ |
バルブ構成部品表
| 型番 | 部品名称 | 材質 | 数量 |
|---|---|---|---|
| 1 | ハンドルナット | SUS304 | 1 |
| 2 | ネームプレート | A1050 | 1 |
| 3 | ハンドル車 | C3604B | 1 |
| 4 | グランドナット | C3604B | 1 |
| 5 | グランド | C2801 | 1 |
| 6 | Oリング P6 | フッ素ゴム | 1 |
| 7 | パッキンワッシャー | C2801 | 1 |
| 8 | 弁棒 | SUS304 | 1 |
| 9 | 弁箱 | C3771 | 1 |
| 10 | ユニオンナット | C3604B | 2 |
| 11 | リング | C3604B | 2 |
| 12 | 被覆用ナット | C3604B | 2 |
| 13 | 被覆用リング | PEorPOM | 2 |
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,631円 ( 6,194円 ) | 9日目 |
5,971円 ( 6,568円 ) | 9日目 |
8,105円 ( 8,916円 ) | 9日目 |
詳細情報
基本情報
【特長】
・ビニール被覆付銅管（コントロール銅管）用のダブルナットタイプの継手です。
・銅チューブ部分とビニール部分を2つの別々のリングでシールする構造になっており、黄銅製リングで銅管を漏れなく接続し、樹脂リングで外界から浸入してくる水やチリ、ホコリなどの腐食の原因となる物質から銅管を守るという2つの機能を持った継手です。

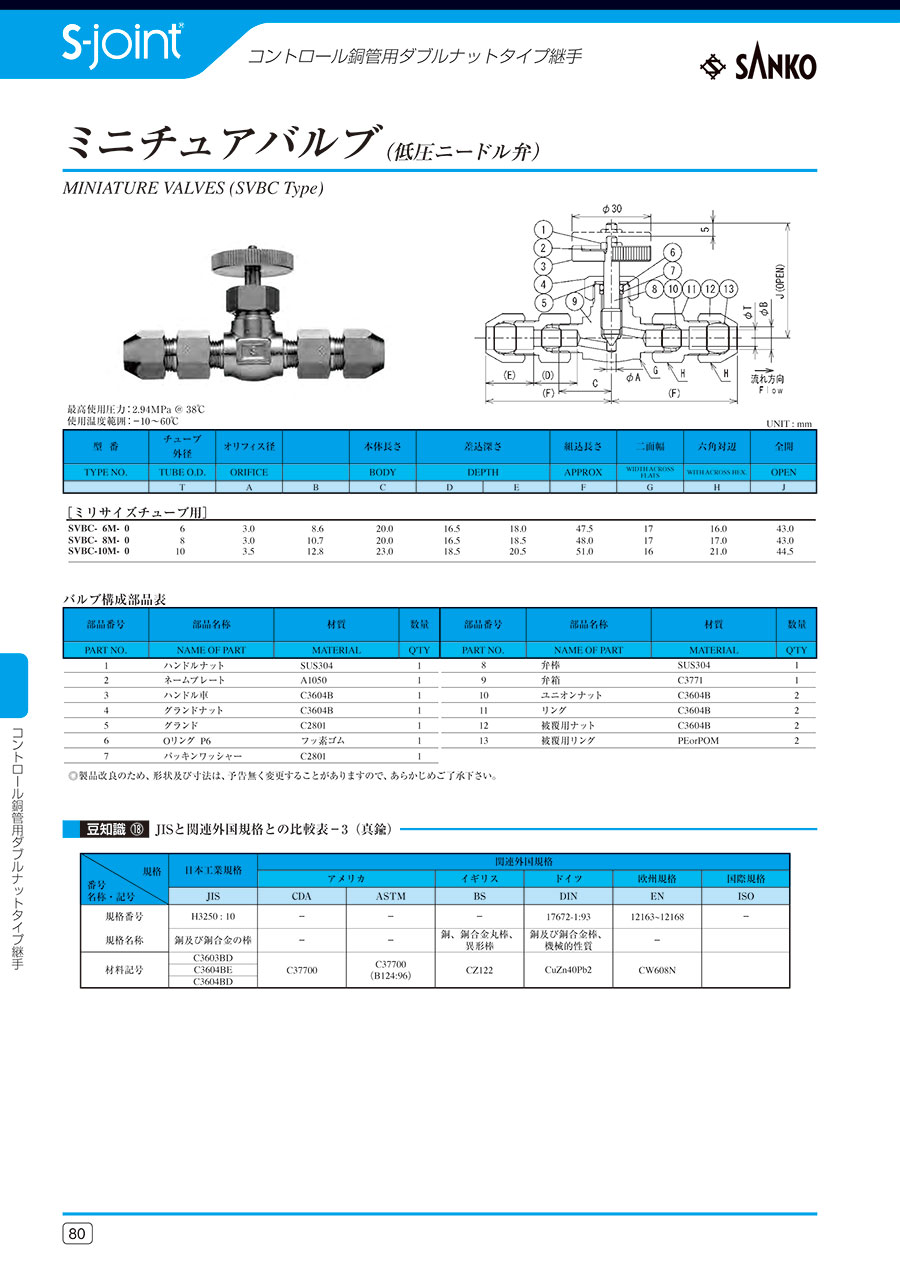

カタログ
