銅管及び樹脂管用リングタイプ継手 ミニチュアバルブ 低圧ニードル弁・パネル取付タイプ SVFR
- 通常単価(税別)
- 4,774円～5,331円
- 税込単価
- 5,251円～5,864円
【特長】・リング（そろばん玉）による接続の為、管部に何等の加工を要しません。・...
詳細情報を確認する商品情報
外形図
製品仕様
| 最高使用圧力 | 2.94MPa @ 38℃ 2.33MPa @ 125℃ Max |
|---|---|
| 使用温度範囲 | -20～125℃ |
バルブ構成部品表
| 型番 | 部品名称 | 材質 | 数量 |
|---|---|---|---|
| l | ハンドルナット | SUS304 | 1 |
| 2 | ネームプレート | A1050 | 1 |
| 3 | ハンドル車 | C3604B | 1 |
| 4 | グランドナット | C3604B | 1 |
| 5 | グランド | C2801 | 1 |
| 6 | OリングP6 | フッ素ゴム | 1 |
| 7 | バッキンワッシャー | C2801 | 1 |
| 8 | 弁棒 | SUS304 | 1 |
| 9 | 弁箱 | C3771 | 1 |
| 10 | 袋ナット | C3604B | 1 |
| 11 | リング | C3604B | 1 |
| 12 | パネルナット | C3604B | 1 |
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。
規格表
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,774円 ( 5,251円 ) | 9日目 |
4,774円 ( 5,251円 ) | 9日目 |
5,331円 ( 5,864円 ) | 9日目 |
4,896円 ( 5,386円 ) | 9日目 |
5,262円 ( 5,788円 ) | 9日目 |
詳細情報
基本情報
【特長】
・リング（そろばん玉）による接続の為、管部に何等の加工を要しません。
・締め付けは袋ナットによる接続の為、特殊工具や火気、接合剤などを要しません。
・使用後も点検、模様替えのための取外し、再取付けが簡単に出来ます。
・継手にニッケルメッキが施してあり、耐蝕性が十分であると共に外観上美麗です。
・外径寸法が小型で軽量のためスペースが最小限に出来ます。
・油、水、空気などに使用できます。
・すなわち銅と黄銅を腐食しない流体ならば何でも使用できるということです。
・圧力は内面圧力により、リングが完全に管と密着するため、相当な圧力（294Mpa）まで耐えられます（樹脂管用は0.97Mpaまで）。
・使用温度範囲は銅管用で-45～150℃、樹脂管用で0～60℃です

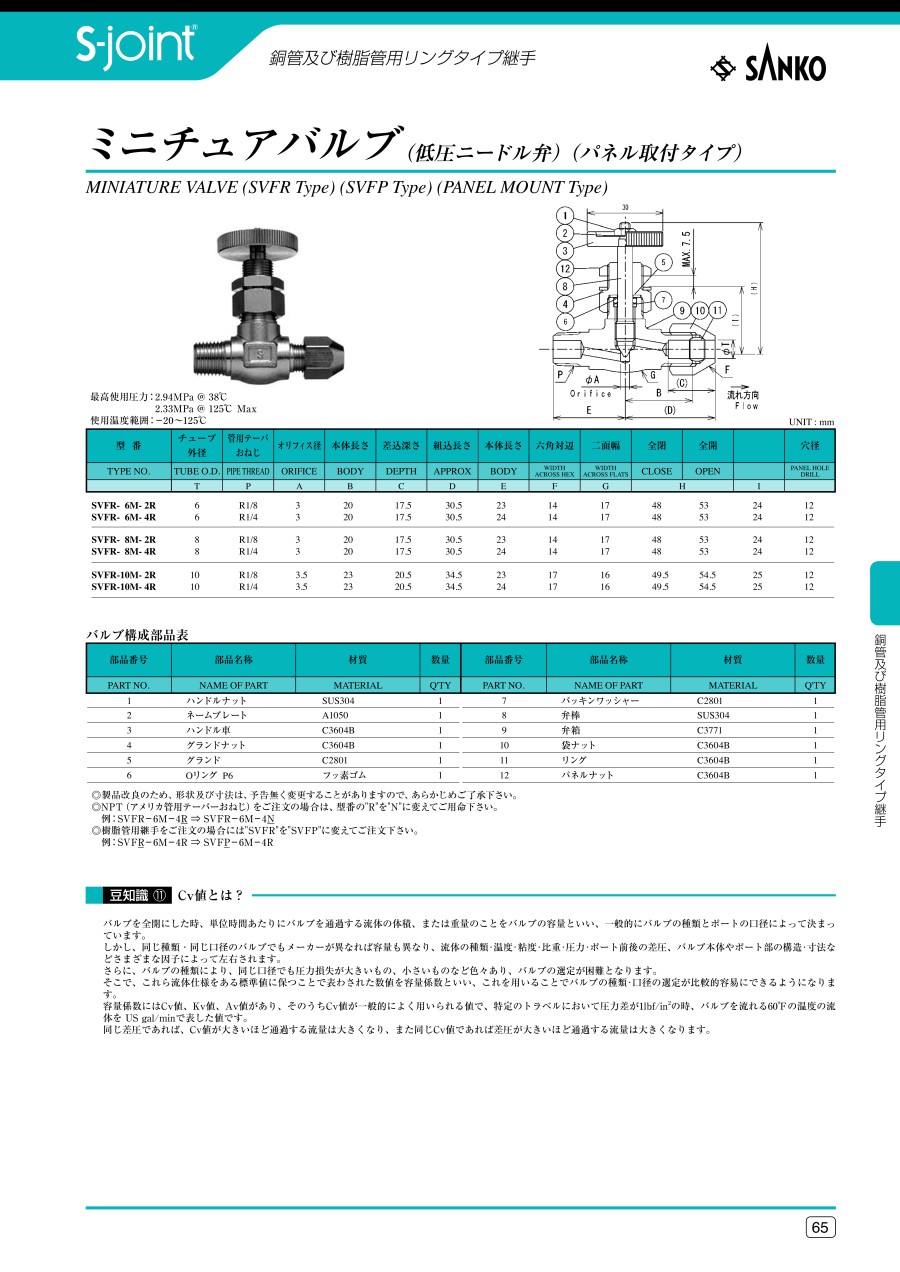

カタログ
