メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
製品コード
~mm- 10146
- 10151
- 10153
- 10154
電流(MAX)(A)
~mm- 15
- 25
- 30
長さC(mm)
~mm- 12.7
- 14.2
- 16
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 7日以内
高電圧・高電流用 接続部品 真空側 ソケットコンタクトバレルタイプ【10個入り】
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 23,003円～35,858円特別価格
- 税込単価
- 25,303円～39,444円特別価格
真空側で、電極とケーブルを接続する際に使用するソケットコンタクトです。【特長】...
詳細情報を確認する- 種類
- 関連部品
- 関連部品種類
- 高電圧・高電流用接続部品
- 使用温度範囲 (℃)
- -196～300
- 本体材質
- ベリリウム銅＋金メキン
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
商品情報
電流導入端子接続部品真空側ソケットコンタクトの特長
商品参考図1（SVC15）
商品参考図2（SVC15）
商品参考図3（SVC15）
寸法図
| 材質 | 使用温度範囲：℃ | 電流： A max. | A | B | C | 型式 |
|---|---|---|---|---|---|---|
| ベリリウム銅+金メッキ | -196～300 | 15 | 4.8 | 1.5 MAX. | 12.7 | SVC15 |
| 25 | 6.4 | 3 MAX. | 14.2 | SVC24 | ||
| 6.4 | 3 MAX. | 14.2 | SVC30 | |||
| 30 | 6.4 | 3.4 MAX. | 16 | SVC34 | ||
| 100 | 12.7 | 6.6 MAX. | 25.4 | SVC64 |
製品仕様
| 材質 | ベリリウム銅+金メッキ |
|---|---|
| 使用温度範囲:℃ | -196～300 |
詳細情報
基本情報
真空側で、電極とケーブルを接続する際に使用するソケットコンタクトです。
【特長】
・ケーブルとの接続、端子側の接続、共にネジで固定します
【用途】
・真空チャンバーへの信号の導入・取り出し
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

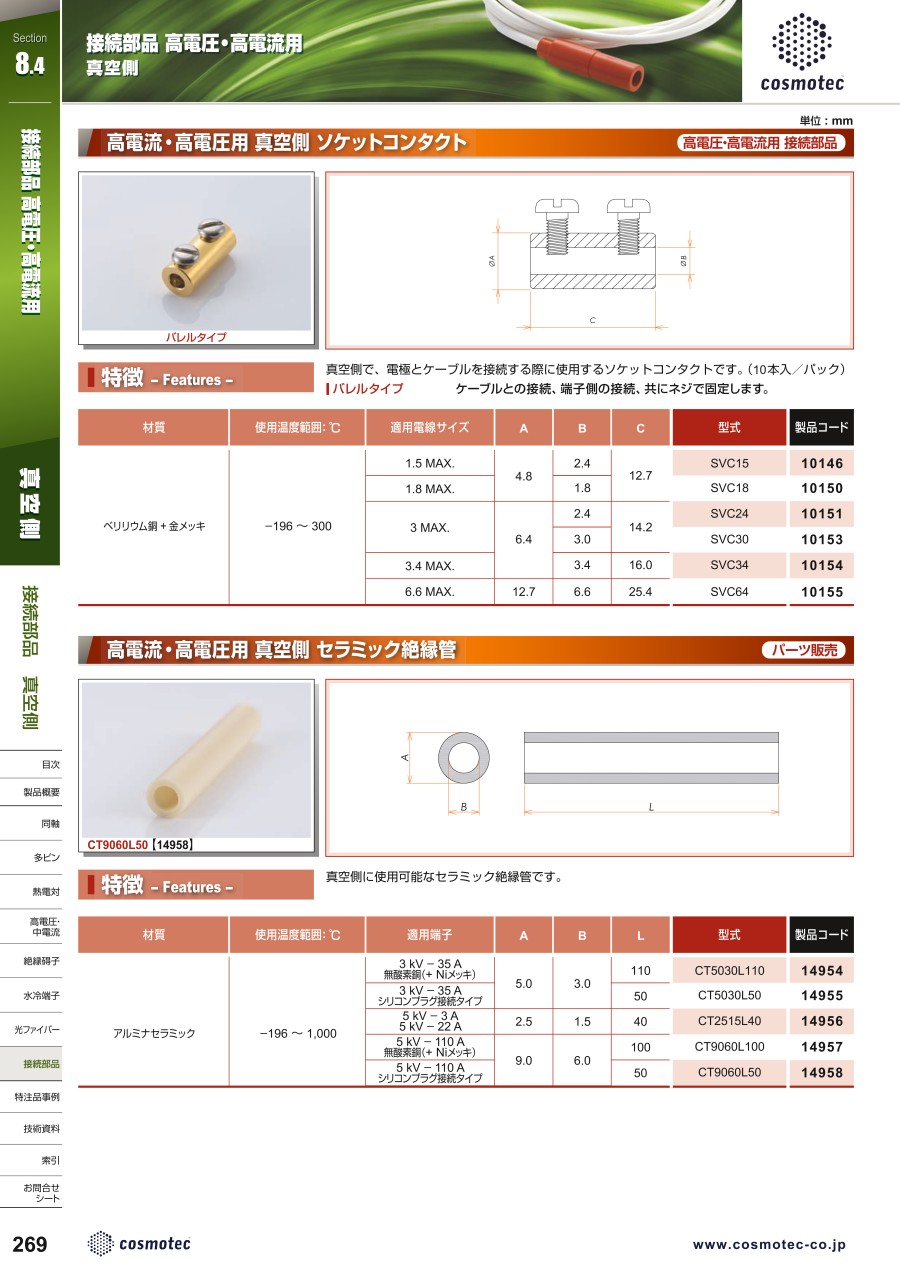

カタログ
