メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
製品コード
~mm- 11816
- 11831
極数
~mm- 9
- 15
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 6日以内
多ピン用 接続部品 大気側 プラグ
- 通常単価(税別)
- 5,710円～6,981円
- 税込単価
- 6,281円～7,679円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
D-Sub用大気側プラグ。【用途】・真空チャンバーへの信号の導入・取り出し。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
電流導入端子の接続部品（大気側）プラグD-Sub9PIN用の特長
参考図（ASP9D）
寸法図
PIN配列（左から）
・9Pin
・15Pin
・25Pin
製品仕様
| 極数 | 材質 | 使用温度範囲：℃ | A | B | C | 型式 |
|---|---|---|---|---|---|---|
| 9 | 電極：ABS樹脂（2.5PB） PBT樹脂UL（94X-0） 銅+ニッケルメッキ ソケットンタクト： りん青銅+金メッキ | -25～70 | 33.2 | 19.6 | 40.2 | ASP9D |
| 15 | 41.2 | 19.6 | 43.2 | ASP15D | ||
| 25 | 55 | 20.8 | 46 | ASP25D |
詳細情報
基本情報
D-Sub用大気側プラグ。
【用途】
・真空チャンバーへの信号の導入・取り出し。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

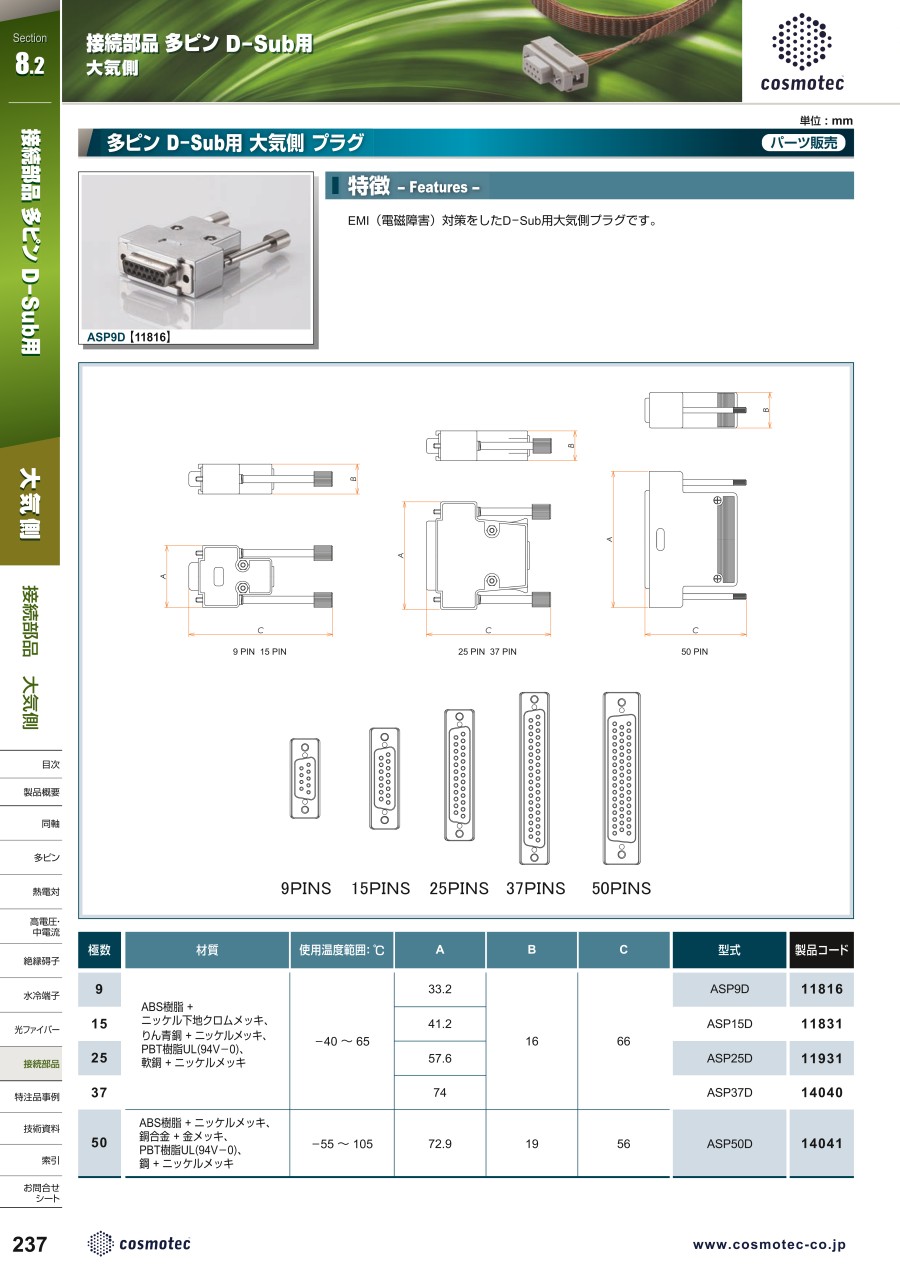

カタログ
