コスモテック（導入端子）

絶縁フランジ絶縁碍子

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 101,564円～1,224,425円特別価格

税込単価: 111,720円～1,346,868円特別価格

両端を絶縁するためのセラミック継手です。【特長】・標準タイプの他、振動吸収、ア...

種類
関連部品
関連部品種類
絶縁フランジ
絶縁体材質
アルミナセラミック
使用温度範囲 (℃)
-196～300

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

絶縁フランジの特長

製品仕様

材質
フランジ	SUS 304
スリーブ	コバール
絶縁体	アルミナセラミック
仕様
タイプ	絶縁フランジ
電圧：V max.DC	6,000～24,000
リーク量：1.3×Pa・m³/s	10^-10
使用温度範囲：℃^*	-196～300

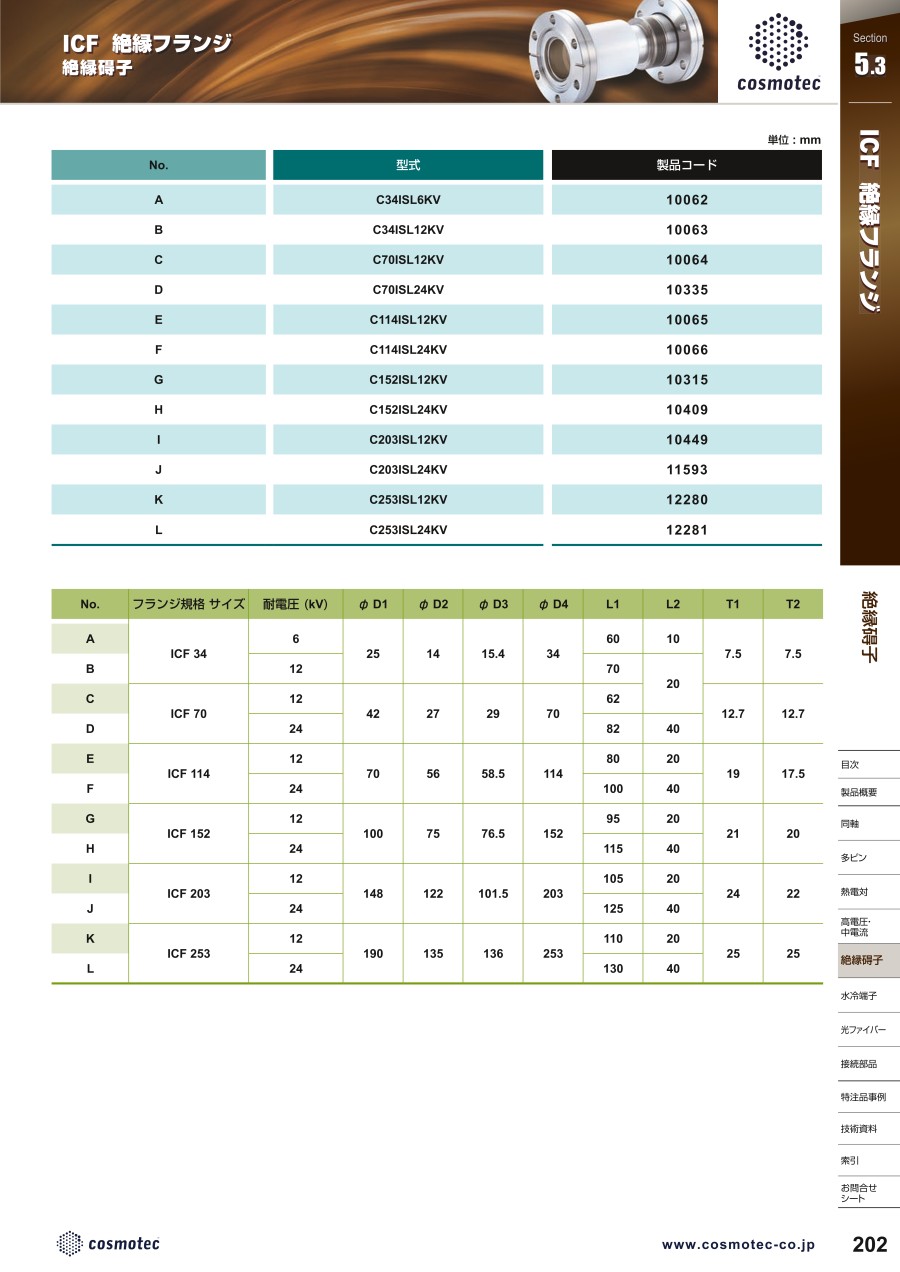

ICF絶縁フランジ

寸法図

単位：mm

No.	型式	フランツ規格サイズ	耐電圧	φD1	φD2	φD3	φD4	L1	L2	T1	T2
A	C34ISL6KV	ICF 34	6kV	25	14	15.4	34	60	10	7.5	7.5
B	C34ISL12KV	ICF 34	12kV	25	14	15.4	34	70	20	7.5	7.5
C	C70ISL12KV	ICF 70	12kV	42	27	29	70	62	20	12.7	12.7
D	C70ISL24KV	ICF 70	24kV	42	27	29	70	82	40	12.7	12.7
E	C114ISL12KV	ICF 114	12kV	70	56	58.5	114	80	20	19	17.5
F	C114ISL24KV	ICF 114	24kV	70	56	58.5	114	100	40	19	17.5
G	C152ISL12KV	ICF 152	12kV	100	75	76.5	152	95	20	21	20
H	C152ISL24KV	ICF 152	24kV	100	75	76.5	152	115	40	21	20
I	C203ISL12KV	ICF 203	12kV	148	122	101.5	203	105	20	24	22
J	C203ISL24KV	ICF 203	24kV	148	122	101.5	203	125	40	24	22
K	C253ISL12KV	ICF 253	12kV	190	135	136	253	110	20	25	25
L	C253ISL24KV	ICF 253	24kV	190	135	136	253	130	40	25	25

NW/KF絶縁フランジ

寸法図

単位：mm

No.	型式	フランツ規格サイズ	耐電圧	φD1	φD2	φD3	φA	L	L2	B
A	N16ISL 12KV	NW/KF 16	12kV	25	14	15.4	30	62	20	6
B	N25ISL 12KV	NW/KF 25	12kV	25	14	15.4	40	67	20	6
C	N40ISL 12KV	NW/KF 40	12kV	42	27	29	55	59	20	6
D	N50ISL 12KV	NW/KF 50	12kV	42	27	29	75	59	20	6

ICFベローズ付き絶縁フランジ

寸法図

単位：mm

No.	型式	フランツ規格サイズ	耐電圧	φD1	φD2	φD3	φD4	φD5	φD6	φD7	L2	L3	T1	T2
A	C34ISL6KVB	ICF 34	6kV	25	14	15.4	14	34	26	12	10	63～71	7.5	7.5
B	C34ISL12KVB	ICF 34	12kV	25	14	15.4	14	34	26	12	20	71～79	7.5	7.5
C	C70ISL12KVB	ICF 70	12kV	42	27	29	31	70	40	27	20	88.5～96.5	12.7	12.7
D	C70ISL24KVB	ICF 70	24kV	42	27	29	31	70	40	27	40	108.5～116.5	12.7	12.7
E	C114ISL12KVB	ICF 114	12kV	70	56	58.5	60.5	114	80	60	20	100.5～108.5	19	17.5
F	C114ISL24KVB	ICF 114	24kV	70	56	58.5	60.5	114	80	60	40	120.5～128.5	19	17.5
G	C152ISL12KVB	ICF 152	12kV	100	75	76.5	79.5	152	100	75	20	105.5～113.5	21	20
H	C152ISL24KVB	ICF 152	24kV	100	75	76.5	79.5	152	100	75	40	125.5～133.5	21	20
I	C203ISL12KVB	ICF 203	12kV	148	122	101.5	104.5	203	162	132	20	118～126	24	22
J	C203ISL24KVB	ICF 203	24kV	148	122	101.5	104.5	203	162	132	40	138～147	24	22
K	C253ISL12KVB	ICF 253	12kV	190	135	136	140	253	185	135	20	117～125	25	25
L	C253ISL24KVB	ICF 253	24kV	190	135	136	140	253	185	135	40	137～145	25	25

型番リスト

表示件数

型番

製品コード

長さL(L1)

(mm)

耐電圧

(KV)

フランジ規格サイズ

電圧（DC MAX）

(V)

仕様

最小発注数量

10063	70	12	ICF34	6000～24000	ICF 絶縁フランジ	1個
10064	62	12	ICF70	6000～24000	ICF 絶縁フランジ	1個
10314	-	12	ICF70	6000～24000	ICFべロース付き絶縁フランジ	1個
10335	82	24	ICF70	6000～24000	ICF 絶縁フランジ	1個
10313	-	24	ICF70	6000～24000	ICFべロース付き絶縁フランジ	1個
10065	80	12	ICF114	6000～24000	ICF 絶縁フランジ	1個
10306	-	12	ICF114	6000～24000	ICFべロース付き絶縁フランジ	1個
10066	100	24	ICF114	6000～24000	ICF 絶縁フランジ	1個
10324	-	24	ICF114	6000～24000	ICFべロース付き絶縁フランジ	1個
10315	95	12	ICF152	6000～24000	ICF 絶縁フランジ	1個
10323	-	12	ICF152	6000～24000	ICFべロース付き絶縁フランジ	1個
10409	115	24	ICF152	6000～24000	ICF 絶縁フランジ	1個
12145	-	24	ICF152	6000～24000	ICFべロース付き絶縁フランジ	1個
10449	105	12	ICF203	6000～24000	ICF 絶縁フランジ	1個
11593	125	24	ICF203	6000～24000	ICF 絶縁フランジ	1個
11824	62	12	NW/KF16	12000	NW/KF 絶縁フランジ	1個
10273	67	12	NW/KF25	12000	NW/KF 絶縁フランジ	1個
10118	59	12	NW/KF40	12000	NW/KF 絶縁フランジ	1個
11839	59	12	NW/KF50	12000	NW/KF 絶縁フランジ	1個

通常単価(税別) (税込単価)	通常出荷日

195,849円176,264円 ( 193,890円 )	7日目
201,557円 ( 221,713円 )	7日目
601,577円541,419円 ( 595,561円 )	7日目
230,144円207,129円 ( 227,842円 )	7日目
630,155円567,139円 ( 623,853円 )	7日目
348,715円313,843円 ( 345,227円 )	7日目
1,015,801円 ( 1,117,381円 )	7日目
391,539円352,385円 ( 387,624円 )	7日目
1,058,700円952,830円 ( 1,048,113円 )	18日目
530,135円 ( 583,149円 )	7日目
1,158,742円 ( 1,274,616円 )	7日目
587,278円528,550円 ( 581,405円 )	7日目
1,215,811円1,094,229円 ( 1,203,652円 )	7日目
1,167,282円1,050,553円 ( 1,155,608円 )	18日目
1,224,425円1,101,982円 ( 1,212,180円 )	7日目
101,564円 ( 111,720円 )	18日目
113,232円101,908円 ( 112,099円 )	7日目
201,568円 ( 221,725円 )	7日目
201,573円181,415円 ( 199,557円 )	7日目

詳細情報

基本情報

基本情報

両端を絶縁するためのセラミック継手です。
【特長】
・標準タイプの他、振動吸収、アライメントの調整としてご使用いただける、溶接ベローズ付き絶縁フランジも標準規格化しております
【用途】
・真空チャンバーへの信号の導入・取り出し

カタログ

カタログ (見開き版)

商品担当おすすめ

コスモテック（導入端子）
絶縁継手絶縁碍子
同ブランドの絶縁継手絶縁碍子となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
