コスモテック（導入端子）

絶縁継手絶縁碍子

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

通常単価(税別): 60,572円～132,852円特別価格

税込単価: 66,629円～146,137円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモテック（導入端子）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモテック（導入端子）

通常出荷日：7 日目～

両端を絶縁するためのセラミック継手です。【特長】・標準タイプの他、振動吸収、ア...

種類
関連部品
関連部品種類
絶縁継手
耐電圧 (KV)
10
絶縁体材質
アルミナセラミック
電圧（DC MAX） (V)
10000～12000
使用温度範囲 (℃)
-196～300

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

絶縁継手1/2inch VCR めす／おすの特長

商品参考図1（TE1/2ISL10KV）

商品参考図2（TE1/2ISL10KV）

商品参考図3（TE1/2ISL10KV）

製品仕様

材質
スリーブ	1/4インチ : SUS 304 1/2インチ : コバール
キャップ	1/4インチ : コバール
絶縁体	アルミナセラミック
仕様
タイプ	絶縁継手
電圧: V max. DC	10.000 ～ 12,000
リーク量: 1.3×Pa・m³/s	10^-10
使用温度範囲: ℃ *	-196 ～ 300

寸法

寸法図（1/4inch）

寸法図（1/2inch）

チューブエンド

タイプ	継手	耐電圧	L	型式
A	チューブエンド　1/4	10	78	TE1/4ISL10KV
A	チューブエンド　1/2	10	70	TE1/2ISL10KV

Swagelok

タイプ	継手	耐電圧	L	型式
B	Swagelok^®　1/4	10	156.2	SW1/4ISL10KV
B	Swagelok^®　1/2	10	174.6	SW1/2ISL10KV

VCRめす

タイプ	継手	耐電圧	L	型式
C	VCR^®めす　1/4	10	108.4	FVCR1/4ISL10KV
C	VCR^®めす　1/2	10	101.4	FVCR1/2ISL10KV

VCRおす

タイプ	継手	耐電圧	L	型式
D	VCR^®おす　1/4	10	108.4	MVCR1/4ISL10KV
D	VCR^®おす　1/2	10	101.4	MVCR1/2ISL10KV

VCRめす-おす

タイプ	継手	耐電圧	L	型式
E	VCR^®めす-おす　1/4	10	108.4	FM1/4ISL10KV
E	VCR^®めす-おす　1/2	10	101.4	FM1/2ISL10KV

型番リスト

表示件数

型番

製品コード

長さL(L1)

(mm)

仕様

最小発注数量

11837	101.4	VCR めす・おす	1個
11826	108.4	VCR めす・おす	1個
11940	101.4	VCR めす	1個
11898	108.4	VCR めす	1個
11941	101.4	VCR おす	1個
11899	108.4	VCR おす	1個
11939	174.6	Swagelok	1個
11812	156.2	Swagelok	1個
10420	70	チューブエンド	1個
10156	78	チューブエンド	1個

通常単価(税別) (税込単価)	通常出荷日

132,280円119,052円 ( 130,957円 )	18日目
104,851円94,365円 ( 103,802円 )	16日目
132,852円119,566円 ( 131,523円 )	18日目
111,134円 ( 122,247円 )	在庫品1日目当日出荷可能
131,706円118,535円 ( 130,389円 )	18日目
104,563円94,106円 ( 103,517円 )	18日目
119,707円107,736円 ( 118,510円 )	18日目
97,131円87,417円 ( 96,159円 )	13日目
91,420円82,278円 ( 90,506円 )	7日目
60,572円 ( 66,629円 )	6日目

詳細情報

基本情報

基本情報

両端を絶縁するためのセラミック継手です。
【特長】
・標準タイプの他、振動吸収、アライメントの調整としてご使用いただける、溶接ベローズ付き絶縁フランジも標準規格化しております
・接続継手は最適な規格、サイズを選定ください
【用途】
・真空チャンバーへの信号の導入・取り出し

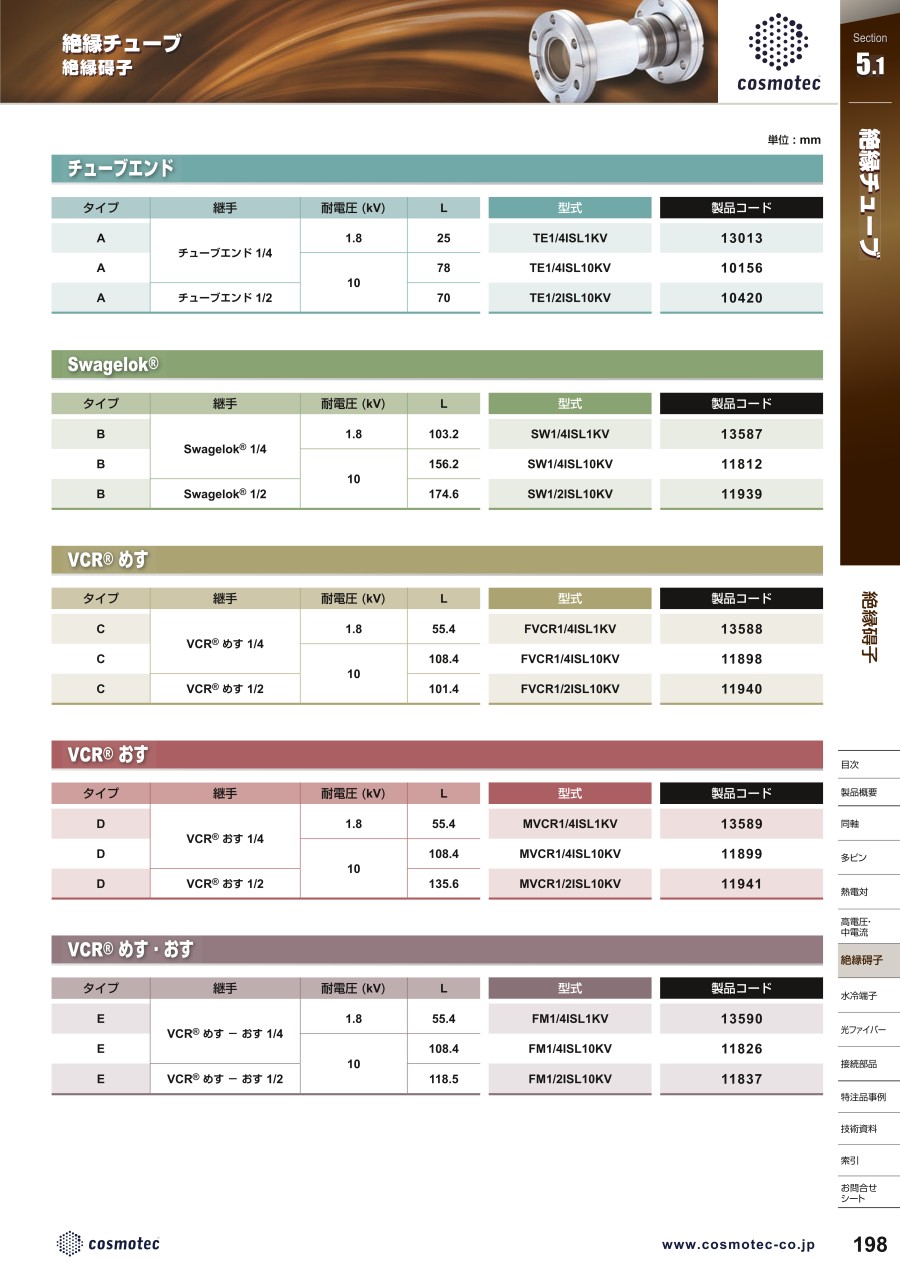

カタログ

カタログ (見開き版)

商品担当おすすめ

コスモテック（導入端子）
絶縁フランジ絶縁碍子
同ブランドの絶縁フランジ絶縁碍子となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
