N510K124ASS1の仕様・寸法情報
種類
[電流導入端子] 高電圧・中～高電流
端子数
1
電圧(AC)(kV)
7
電圧(DC)(kV)
10
電流(A)
124
電極材質
[SUS] SUS304
フランジ規格
NW/KF
フランジ材質
[SUS] SUS304
フランジサイズ（呼び）
50
使用温度範囲（MIN～MAX)(℃)
-196～300
製品コード
11558
-
-
商品情報

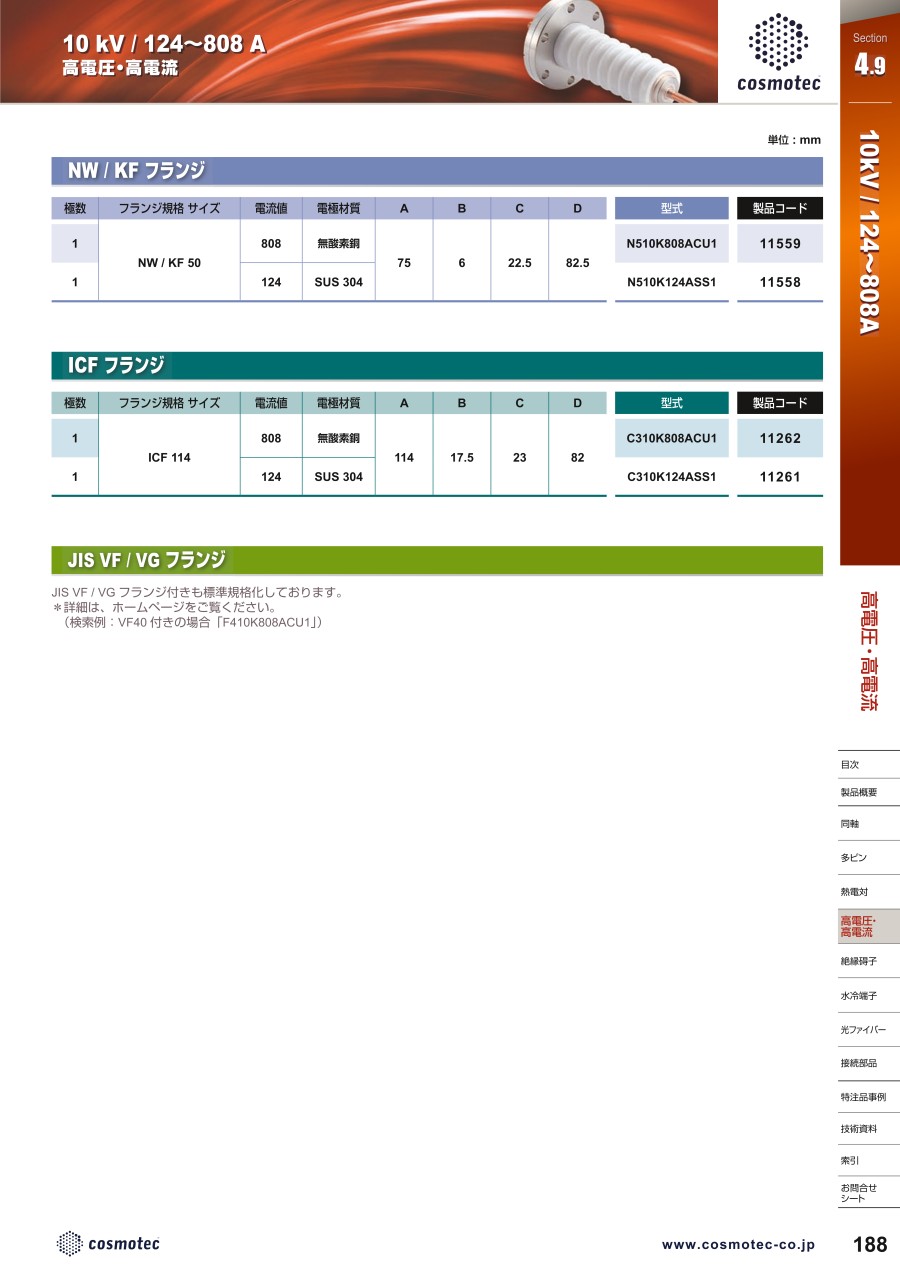

高電圧・中～高電流 10KV 124～808A（NW/KF）フランジの寸法
寸法図
単位：mm
| 端子数 | フランジ規格 サイズ | 電流値 | 電極材質 | A | B | C | D | E | 型式 |
|---|---|---|---|---|---|---|---|---|---|
| 1 | NW / KF 50 | 808 | 無酸素銅 | 75 | 6 | 22.5 | 82.5 | M25 | N510K808ACU1 |
| 1 | NW / KF 50 | 124 | SUS 304 | 75 | 6 | 22.5 | 82.5 | M25 | N510K124ASS1 |
高電圧・中～高電流 10KV 124～808A（ICF）フランジの寸法
寸法図
単位：mm
| 端子数 | フランジ規格 サイズ | 電流値 | 電極材質 | A | B | C | D | E | 型式 |
|---|---|---|---|---|---|---|---|---|---|
| 1 | ICF 114 | 808 | 無酸素銅 | 114 | 17.5 | 23 | 82 | M25 | C310K808ACU1 |
| 1 | ICF 114 | 124 | SUS 304 | 114 | 17.5 | 23 | 82 | M25 | C310K124ASS1 |
高電圧・中～高電流 10KV 124～808Aの仕様と材質
| タイプ | Feedthrough |
|---|---|
| コネクター | 10 kV / ～ 808 A |
| 電圧：V max.DC | 10,000 |
| 電流値 / 1本あたり：A max. | ～ 808 |
| 絶緑抵抗値：ohm min. | 109 |
| リーク量：1.3×Pa・m3/s | 10-10 |
| 使用温度範囲：℃* | -196 ～ 300 |
| フランジ | SUS 304 |
|---|---|
| スリーブ | SUS 304 |
| 絶縁体 | アルミナセラミック |
- ※ コネクター単体の温度範囲。接続部品により変動。
詳細情報
基本情報
電力、ヒーター、ランプ等、大きな電流の導入に使用されている。
【特長】
・電極の材質は無酸素銅、無酸素銅+ニッケルめっき、ステンレスを標準規格化。
・電極の形状はストレートタイプ、ねじ加工タイプ、シリコン絶縁プラグ接続タイプを取り揃えている。
・真空、大気用ソケットコンタクト、大気用シリコン絶縁プラグ等、周辺機器も取り揃えている。
【用途】
・真空チャンバーへの信号の導入、取り出しに使用。
