高電圧・中～高電流 5KV 22～145A
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 57,157円51,441円
- 税込単価
- 62,873円56,585円
電力、ヒーター、ランプ等、大きな電流の導入に使用されている。【特長】・電極の材...
詳細情報を確認するC25K22ASS1の仕様・寸法情報
種類
[電流導入端子] 高電圧・中～高電流
端子数
1
電圧(AC)(kV)
3.5
電圧(DC)(kV)
5
電流(A)
22
電極材質
[SUS] SUS304
フランジ規格
ICF
フランジ材質
[SUS] SUS304
フランジサイズ（呼び）
70
使用温度範囲（MIN～MAX)(℃)
-196～300
製品コード
11255
-
-
商品情報

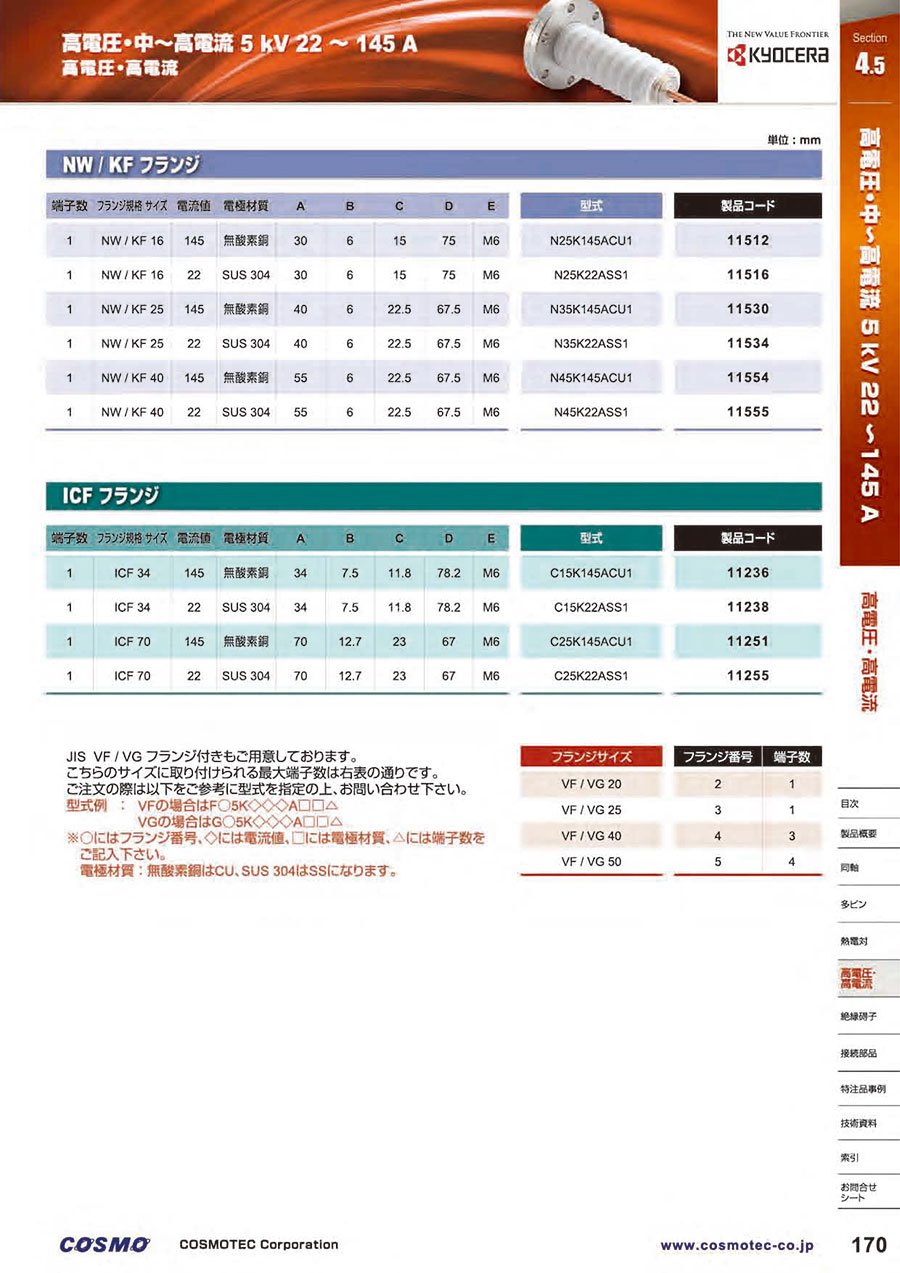

高電圧・中～高電流 5KV 22～145A（NW/KF）フランジの寸法
寸法図
単位：mm
| 端子数 | フランジ規格 サイズ | 電流値 | 電極材質 | A | B | C | D | E | 型式 |
|---|---|---|---|---|---|---|---|---|---|
| 1 | NW/KF 16 | 145 | 無酸素銅 | 30 | 6 | 15 | 75 | M6 | N25K145ACU1 |
| 1 | NW/KF 16 | 22 | SUS 304 | 30 | 6 | 15 | 75 | M6 | N25K22ASS1 |
| 1 | NW/KF 25 | 145 | 無酸素銅 | 40 | 6 | 22.5 | 67.5 | M6 | N35K145ACU1 |
| 1 | NW/KF 25 | 22 | SUS 304 | 40 | 6 | 22.5 | 67.5 | M6 | N35K22ASS1 |
| 1 | NW/KF 40 | 145 | 無酸素銅 | 55 | 6 | 22.5 | 67.5 | M6 | N45K145ACU1 |
| 1 | NW/KF 40 | 22 | SUS 304 | 55 | 6 | 22.5 | 67.5 | M6 | N45K22ASS1 |
高電圧・中～高電流 5KV 22～145A（ICF）フランジの寸法
寸法図
単位：mm
| 端子数 | フランジ規格 サイズ | 電流値 | 電極材質 | A | B | C | D | E | 型式 |
|---|---|---|---|---|---|---|---|---|---|
| 1 | ICF 34 | 145 | 無酸素銅 | 34 | 7.5 | 11.8 | 78.2 | M6 | C15K145ACU1 |
| 1 | ICF 34 | 22 | SUS 304 | 34 | 7.5 | 11.8 | 78.2 | M6 | C15K22ASS1 |
| 1 | ICF 70 | 145 | 無酸素銅 | 70 | 12.7 | 23 | 67 | M6 | C25K145ACU1 |
| 1 | ICF 70 | 22 | SUS 304 | 70 | 12.7 | 23 | 67 | M6 | C25K22ASS1 |
高電圧・中～高電流 5KV 22～145Aの仕様と材質
| タイプ | Feedthrough |
|---|---|
| コネクター | 5 kV/～145 A |
| 電圧：V max.DC | 5,000 |
| 電流値/1本あたり：A max. | ～145 |
| 絶緑抵抗値：ohm min. | 109 |
| リーク量：1.3×Pa・m3/s | 10-10 |
| 使用温度範囲：℃* | -196～300 |
＊コネクター単体の温度範囲。接続部品により変動。
| フランジ | SUS 304 |
|---|---|
| スリーブ | SUS 304 |
| 絶緑体 | アルミナセラミック |
詳細情報
基本情報
電力、ヒーター、ランプ等、大きな電流の導入に使用されている。
【特長】
・電極の材質は無酸素銅、無酸素銅+ニッケルめっき、ステンレスを標準規格化。
・電極の形状はストレートタイプ、ねじ加工タイプ、シリコン絶縁プラグ接続タイプを取り揃えている。
・真空、大気用ソケットコンタクト、大気用シリコン絶縁プラグ等、周辺機器も取り揃えている。
【用途】
・真空チャンバーへの信号の導入、取り出しに使用。
