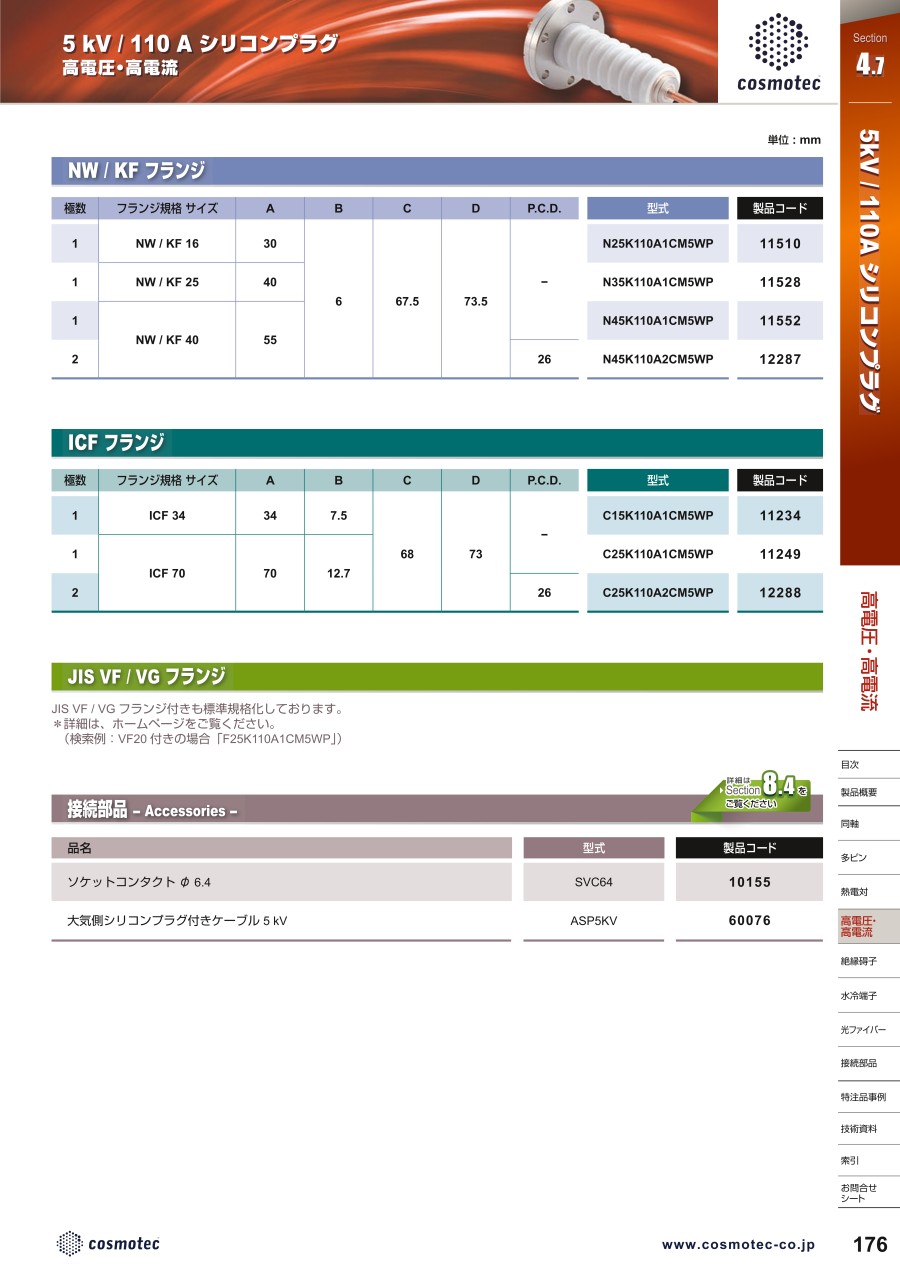

高電圧・高電流 5KV-110A シリコンプラグ接続タイプ（NW/KF）フランジの寸法

（NW/KFフランジ）寸法図

寸法図

（NW/KFフランジ）形状

形状

単位：mm

端子数フランジ規格 サイズABCDP.C.D.型式
1NW / KF 1630667.573.5-N25K110A1CM5WP
1NW / KF 2540667.573.5-N35K110A1CM5WP
1NW / KF 4055667.573.5-N45K110A1CM5WP
2NW / KF 4055667.573.526N45K110A2CM5WP

高電圧・高電流 5KV-110A シリコンプラグ接続タイプ（ICF）フランジの寸法

（ICFフランジ）寸法図

寸法図

（ICFフランジ）形状

形状

単位：mm

端子数フランジ規格 サイズABCDP.C.D.型式
1ICF 34347.56873-C15K110A1CM5WP
1ICF 707012.76873-C25K110A1CM5WP
2ICF 707012.7687326C25K110A2CM5WP

高電圧・高電流 5KV-110A シリコンプラグ接続タイプの仕様と材質

夕イプFeedthrough
コネクター5 kV / 110A
電圧：V max. DC5,000
電流値/1本あたり：A max.110
絶縁抵抗値：ohm min.109
リーク量：1.3×Pa・m3/s10-10
使用温度範囲：℃*-196 ～ 300
  • ※ コネクター単体の温度範囲。接続部品により変動。
フランジSUS 304
スリーブコバール®
電極無酸素銅
絶縁体アルミナセラミック

型番リスト

表示件数
  • 1
    • 型番
    C15K110A1CM5WP
    N25K110A1CM5WP

    端子数

    フランジ規格

    フランジサイズ（呼び）

    製品コード

    		最小発注数量
    1
    ICF
    34
    11234
    1個
    1
    NW/KF
    16
    11510
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    45,064円
    ( 49,570円 )
    18日目
    43,332円
    ( 47,665円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    電力、ヒーター、ランプ等、大きな電流の導入に使用されている。
    【特長】
    ・電極の材質は無酸素銅、無酸素銅+ニッケルめっき、ステンレスを標準規格化。
    ・電極の形状はストレートタイプ、ねじ加工タイプ、シリコン絶縁プラグ接続タイプを取り揃えている。
    ・真空、大気用ソケットコンタクト、大気用シリコン絶縁プラグ等、周辺機器も取り揃えている。
    【用途】
    ・真空チャンバーへの信号の導入、取り出しに使用。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
