コスモテック（導入端子）

電流導入端子 高電圧・高電流 5KV 110A

電流導入端子 高電圧・高電流 5KV 110A
通常単価(税別)
46,419円～158,910円
税込単価
51,061円～174,801円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

電流導入端子 高電圧・小電流 コンパクトタイプ 5KV 3A

コスモテック（導入端子）

電流導入端子 高電圧・小電流 コンパクトタイプ 5KV 3A
0
通常価格(税別)： 47,832円 (税込価格：52,615円)

通常出荷日：14 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

高電圧・小電流 コンパクトタイプ 5KV 22A

コスモテック（導入端子）

高電圧・小電流 コンパクトタイプ 5KV 22A
0
通常価格(税別)： 53,802円 (税込価格：59,182円)

通常出荷日：14 日目

電力、ヒーター、ランプ等、大きな電流の導入に使用されています。【用途】・真空チ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が12型番あります。
数量：

商品情報

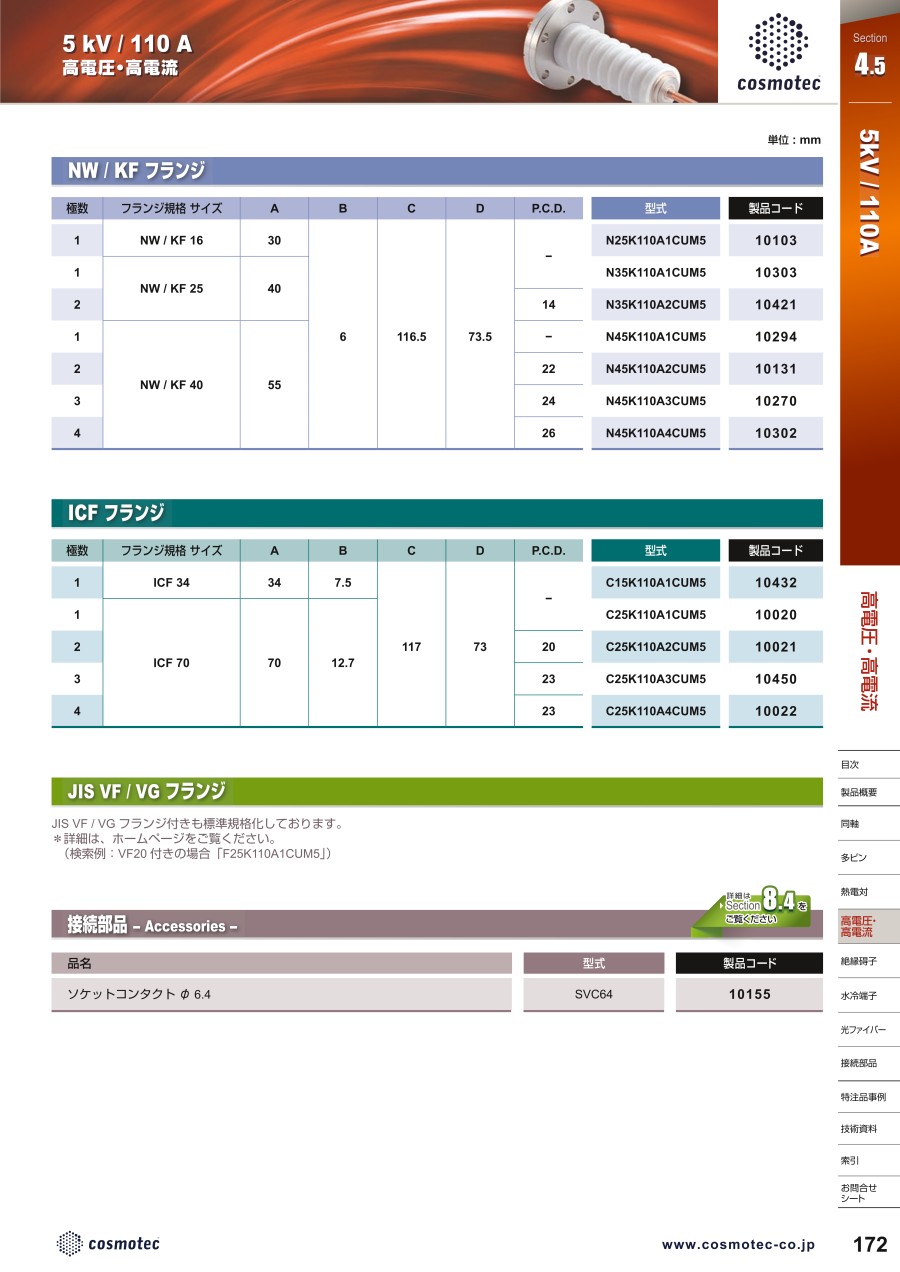

高電圧・高電流 5KV 110A（NW/KF）フランジの寸法

寸法図

寸法図

外径図

外径図

単位：mm

端子数フランジ規格 サイズABCDP.C.D.型式
1NW/KF 16306116.573.5-N25K110A1CUM5
1NW/KF 25406116.573.5-N35K110A1CUM5
2NW/KF 25406116.573.514N35K110A2CUM5
1NW/KF 40556116.573.5-N45K110A1CUM5
2NW/KF 40556116.573.522N45K110A2CUM5
3NW/KF 40556116.573.524N45K110A3CUM5
4NW/KF 40556116.573.526N45K110A4CUM5

高電圧・高電流 5KV 110A（ICF）フランジの寸法

寸法図

寸法図

外径図

外径図

単位：mm

端子数フランジ規格 サイズABCDP.C.D.型式
1ICF 34347.511773-C15K110A1CUM5
1ICF 707012.711773-C25K110A1CUM5
2ICF 707012.71177320C25K110A2CUM5
3ICF 707012.71177323C25K110A3CUM5
4ICF 707012.71177323C25K110A4CUM5

高電圧・高電流 5KV 110Aの仕様と材質

タイプFeedthrough
コネクター5 kV/110A
電圧：V max.DC5,000
電流値/1本あたり：A max.110
絶緑抵抗値：ohm min.109
リーク量：1.3×Pa・m3/s10-10
使用温度範囲：℃*-196～300
フランジSUS 304
スリーブコバール（R）
電極無酸素銅
絶緑体アルミナセラミック

＊コネクター単体の温度範囲。接続部品により変動。

型番リスト

表示件数
  • 1
    • 型番
    C15K110A1CUM5
    C25K110A1CUM5
    C25K110A2CUM5
    C25K110A3CUM5
    C25K110A4CUM5
    N25K110A1CUM5
    N35K110A1CUM5
    N35K110A2CUM5
    N45K110A1CUM5
    N45K110A2CUM5
    N45K110A3CUM5
    N45K110A4CUM5

    端子数

    フランジ規格

    フランジサイズ（呼び）

    製品コード

    		最小発注数量
    1
    ICF
    34
    10432
    1個
    1
    ICF
    70
    10020
    1個
    2
    ICF
    70
    10021
    1個
    3
    ICF
    70
    10450
    1個
    4
    ICF
    70
    10022
    1個
    1
    NW/KF
    16
    10103
    1個
    1
    NW/KF
    25
    10303
    1個
    2
    NW/KF
    25
    10421
    1個
    1
    NW/KF
    40
    10294
    1個
    2
    NW/KF
    40
    10131
    1個
    3
    NW/KF
    40
    10270
    1個
    4
    NW/KF
    40
    10302
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    48,322円
    ( 53,154円 )
    在庫品1日目当日出荷可能
    50,002円
    ( 55,002円 )
    14日目
    92,096円
    ( 101,306円 )
    14日目
    114,022円
    ( 125,424円 )
    14日目
    158,910円
    ( 174,801円 )
    14日目
    46,419円
    ( 51,061円 )
    14日目
    47,324円
    ( 52,056円 )
    在庫品1日目当日出荷可能
    89,316円
    ( 98,248円 )
    14日目
    47,139円
    ( 51,853円 )
    7日目
    80,802円
    ( 88,882円 )
    16日目
    124,499円
    ( 136,949円 )
    7日目
    156,752円
    ( 172,427円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    電力、ヒーター、ランプ等、大きな電流の導入に使用されています。
    【用途】
    ・真空チャンバーへの信号の導入、取り出しに使用

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    電流導入端子 高電圧・高電流 5KV 110Aのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    電流導入端子 高電圧・高電流 5KV 110A
    高電圧・高電流 5KV-110A シリコンプラグ接続タイプ
    電流導入端子 高電圧・小電流 コンパクトタイプ 5KV 3A
    電流導入端子 高電圧・中電流 3KV 35A
    高電圧・小電流 コンパクトタイプ 5KV 22A
    同軸 5kV-BNC 片側 JACK（めす）
    メーカーコスモテック（導入端子）コスモテック（導入端子）コスモテック（導入端子）コスモテック（導入端子）コスモテック（導入端子）コスモテック（導入端子）
    通常価格46,419円-43,332円 -47,832円 -38,855円 -53,802円 -75,268円
    通常出荷日在庫品1日目〜15日目〜14日目〜在庫品1日目〜14日目18日目
    種類高電圧・高電流高電圧・高電流（接続部品セット品）高電圧・小電流高電圧・中電流高電圧・小電流同軸
    電圧(AC)(kV)3.53.53.52.13.53.5
    電圧(DC)(kV)555355
    電流(A)110110335223
    電極材質無酸素銅無酸素銅SUS304無酸素銅無酸素銅コバール
