電流導入端子高電圧・小電流コンパクトタイプ 5KV 3A

カタログ |

通常単価(税別): 47,832円～98,264円

税込単価: 52,615円～108,090円

通常出荷日：14日目～18日目

電力、ヒーター、ランプ等、大きな電流の導入に使用されています。【用途】・真空チャンバーへの信号の導入、...

よく一緒に見られています

コスモテック（導入端子）

通常出荷日：在庫品1日目

よく一緒に見られています

コスモテック（導入端子）

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

高電圧・小電流コンパクトタイプ 5KV 3A（NW/KF）フランジの寸法

寸法図

外径図

単位：mm

端子数	フランジ規格サイズ	A	B	C	D	P.C.D.	型式
1	NW/KF 16	30	6	55.5	44.5	-	N25K3A1SUS
2	NW/KF 16	30	6	48	52	8	N25K3A2SUS
4	NW/KF 16	30	6	48	52	10	N25K3A4SUS
1	NW/KF 25	40	6	55.5	44.5	-	N35K3A1SUS
2	NW/KF 25	40	6	55.5	44.5	8	N35K3A2SUS
4	NW/KF 25	40	6	55.5	44.5	10	N35K3A4SUS

高電圧・小電流コンパクトタイプ 5KV 3A（ICF）フランジの寸法

寸法図

外径図

単位：mm

端子数	フランジ規格サイズ	A	B	C	D	P.C.D.	型式
1	ICF 34	34	7.5	56	44	-	C15K3A1SUS
2	ICF 34	34	7.5	44.8	55.2	8	C15K3A2SUS
4	ICF 34	34	7.5	44.8	55.2	10	C15K3A4SUS
1	ICF 70	70	12.7	56	44	-	C25K3A1SUS
2	ICF 70	70	12.7	56	44	8	C25K3A2SUS
4	ICF 70	70	12.7	56	44	10	C25K3A4SUS

高電圧・小電流コンパクトタイプ 5KV 3Aの仕様と材質

タイプ	Feedthrough
コネクター	5 kV/3 A
電圧：V max.DC	5,000
電流値/1本あたり：A max.	3
絶緑抵抗値：ohm min.	10⁹
リーク量：1.3×Pa・m³/s	10^-10
使用温度範囲：℃*	-196～300

*コネクター単体の温度範囲。接続部品により変動。

フランジ	SUS 304
スリーブ	SUS 430
電極	SUS 304
絶縁体	アルミナセラミック

型番リスト

表示件数

型番

端子数	フランジ規格	フランジサイズ（呼び）	製品コード	最小発注数量

2	ICF	34	10213	1個
1	ICF	70	11256	1個
2	ICF	70	11257	1個
4	NW/KF	25	11102	1個

通常単価(税別) (税込単価)	通常出荷日

75,584円 ( 83,142円 )	14日目
47,832円 ( 52,615円 )	18日目
77,355円 ( 85,091円 )	18日目
98,264円 ( 108,090円 )	18日目

詳細情報

基本情報

基本情報

電力、ヒーター、ランプ等、大きな電流の導入に使用されています。
【用途】
・真空チャンバーへの信号の導入、取り出しに使用

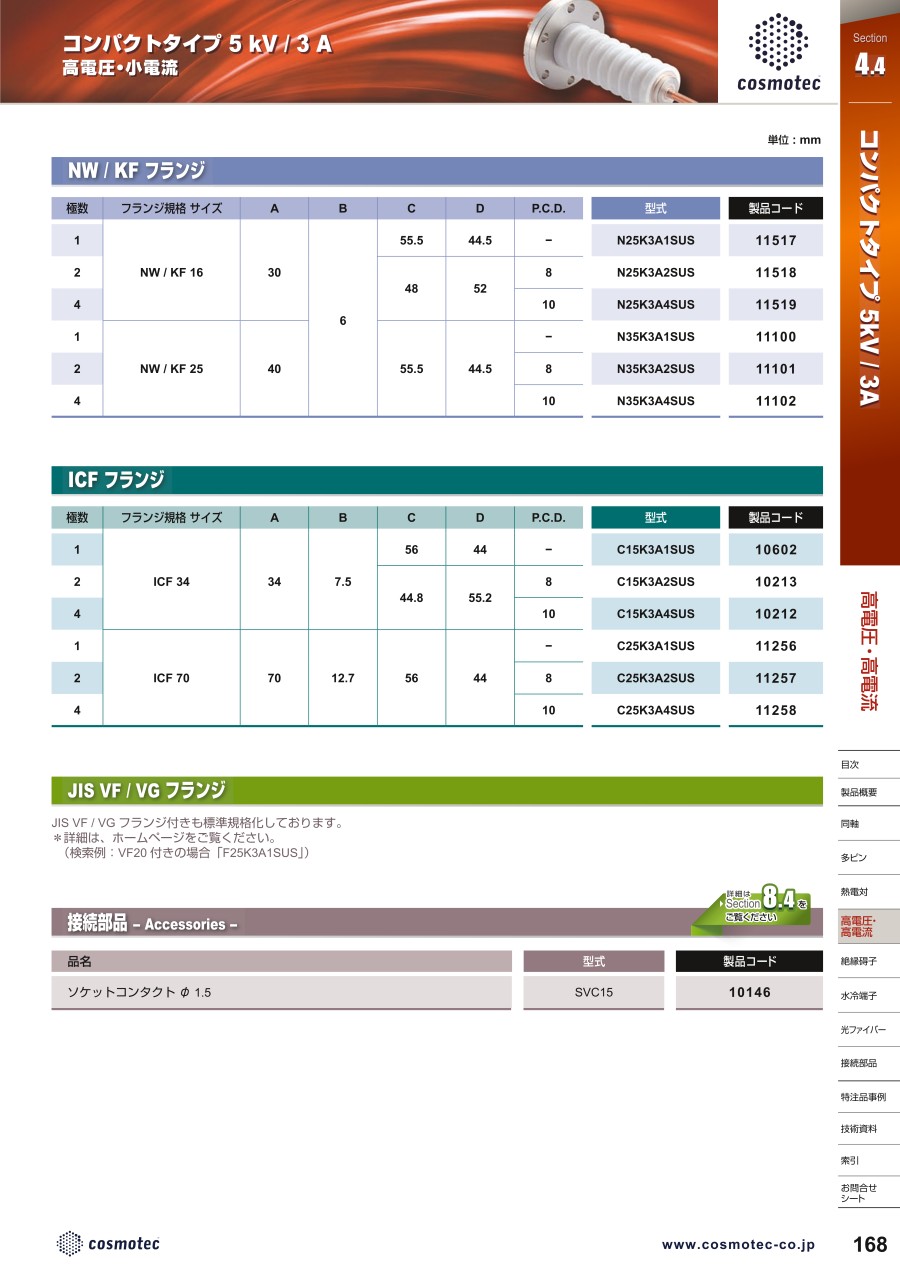

カタログ

カタログ (見開き版)

商品担当おすすめ

コスモテック（導入端子）
高電圧・中～高電流 5KV 73～476A
同ブランドの高電圧・中～高電流5KV73～476Aとなる。
コスモテック（導入端子）
高電圧・中～高電流 5KV 22～145A
同ブランドの高電圧・中～高電流5KV22～145Aとなる。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
