コスモテック（導入端子）

熱電対 Kタイプ 1対 OMEGAタイプ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 74,572円～77,839円特別価格

税込単価: 82,029円～85,623円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモテック（導入端子）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモテック（導入端子）

通常出荷日：18 日目

【特長】・OMEGA社製小型コネクタと勘合可能な温度計測用Kタイプ熱電対コネク...

種類
熱電対
電極材質
クロメル/アルメル
フランジ材質
SUS304
使用温度範囲（MIN～MAX) (℃)
-196～300
対数
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

熱電対（Kタイプ 1対 OMEGA タイプ）NW/KF フランジの寸法

寸法図

直径

単位：mm

対数	フランジ規格サイズ	A	B	C	D	E	型式
1	NW/KF 16	30	6	77	42	103	N16TCK1
1	NW/KF 25	40	6	84.5	34.5	115	N25TCK1
1	NW/KF 40	55	6	84.5	34.5	115	N40TCK1

熱電対（Kタイプ 1対 OMEGA タイプ） ICF フランジの寸法

寸法図

直径

単位：mm

対数	フランジ規格サイズ	A	B	C	D	E	型式
1	ICF 34	34	7.5	73.8	45.2	99.8	C34TCK1
1	ICF 70	70	12.7	85	34	111	C70TCK1

熱電対（Kタイプ 1対 OMEGA タイプ） JIS VF/VG フランジの寸法

寸法図

直径

単位：mm

対数	フランジ規格サイズ	A	B	C	D	E	型式
1	VF 20	80	8	87	32	113	F20TCK1
1	VF 25	90	8	87	32	113	F25TCK1
1	VF 40	105	10	87	32	113	F40TCK1
1	VG 20	80	8	87	32	113	G20TCK1
1	VG 25	90	8	87	32	113	G25TCK1
1	VG 40	105	10	87	32	113	G40TCK1

製品仕様

タイプ	熱電対
コネク夕	Kタイプ1対
電圧：V max.DC	Milli-Volts
電流/1本あたリ：A max.	Milli-Amps
絶縁抵抗値：ohm min.	-
リーク量：1.3×Pa・m³/s	10^-10
使用温度範囲：℃*	-196～300

※ コネクター単体の温度範囲です。接続部品により変動します。

フランジ	SUS 304
スリーブ	SUS 304
電極	クロメル^®/アルメル^®
絶縁体	アルミナセラミック

型番リスト

表示件数

型番

C34TCK1

C70TCK1

N25TCK1

フランジ規格	フランジサイズ（呼び）	製品コード	最小発注数量

ICF	34	10034	1個
ICF	70	11834	1個
NW/KF	25	11833	1個

通常単価(税別) (税込単価)	通常出荷日

75,717円 ( 83,289円 )	13日目
77,839円 ( 85,623円 )	16日目
74,572円67,114円 ( 73,825円 )	13日目

詳細情報

基本情報

基本情報

【特長】
・OMEGA社製小型コネクタと勘合可能な温度計測用Kタイプ熱電対コネクタです。
・1対タイプ及び1対+電流導入端子のコンビネーションタイプ2種類を標準規格化しております。
・NW／KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジをお選びください。
・真空側素線（先端溶接タイプ）、ソケットコンタクト、大気側補償導線等、接続部品も取り揃えております。
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
【用途】
・真空チャンバーへの信号の導入、取り出しに使用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

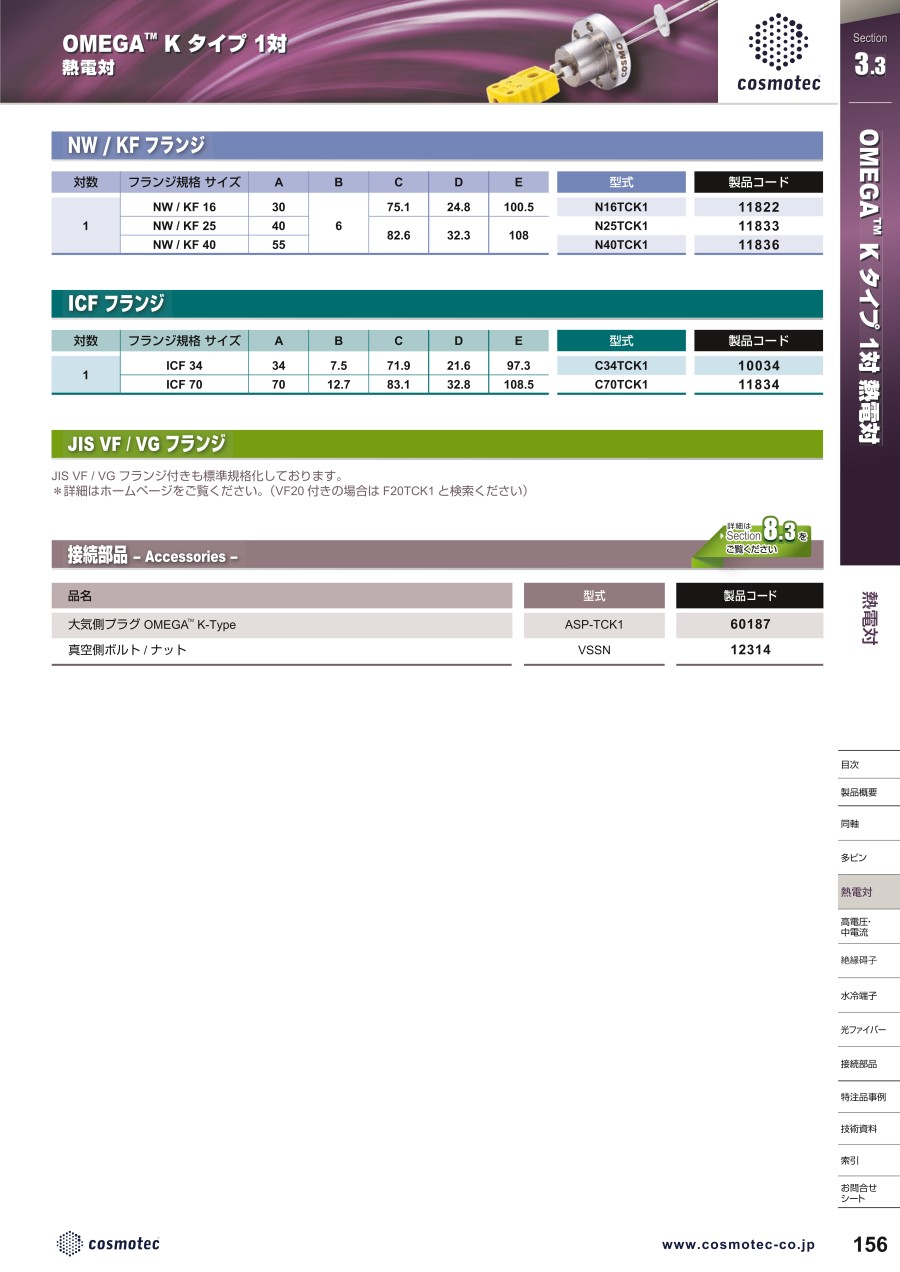

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
