コスモテック（導入端子）

多ピン D-Sub MIL-C-24308

多ピン D-Sub MIL-C-24308
  • 一部SALE 2026/01/31まで
通常単価(税別)
182,414円～209,322円特別価格
税込単価
200,655円～230,254円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

多ピン用 接続部品 大気側 プラグ

コスモテック（導入端子）

多ピン用 接続部品 大気側 プラグ
0
通常価格(税別)： 5,710円 (税込価格：6,281円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

多ピン用 接続部品 BURNDY 大気側 プラグ

コスモテック（導入端子）

多ピン用 接続部品 BURNDY 大気側 プラグ
0
通常価格(税別)： 17,559円 (税込価格：19,315円)

通常出荷日：在庫品1日目

MIL-c-24308規格準拠品と勘合可能な300V3A多ピンの計測、制御用コ...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10型番あります。
数量：

商品情報

多ピン D-Sub MIL-C-24308の特長

多ピン D-Sub MIL-C-24308:関連画像

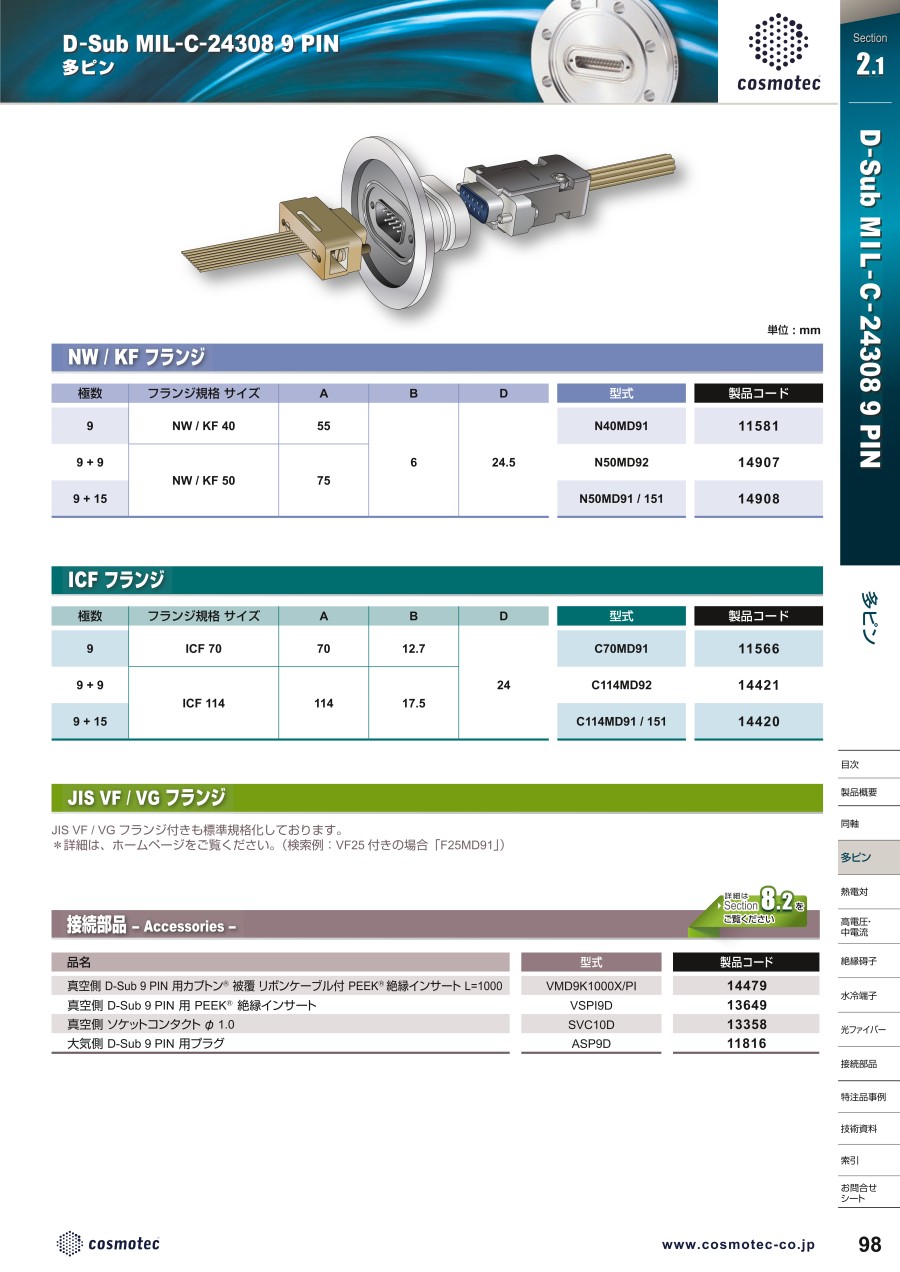

  • 商品参考図（型式：C70MD91）
  • 9PIN、15PIN、25PIN
材質
フランジSUS 304
スリーブSUS 304
電極コバール
絶縁体アルミナ セラミック
仕様
タイプD-Sub
電流値 / 1本あたり: A max.3
電圧: V max. DC300
リーク量: 1.3×Pa・m3/s10-10
使用温度範囲: ℃ *-196 ～ 300

*端子単体の温度範囲です。接続部品により異なります。

NW/KFフランジの寸法

多ピン D-Sub MIL-C-24308:関連画像

寸法図（NW/KFフランジ）

単位：mm

極数フランジ規格 サイズABD型式
9NW/KF 4055624.5N40MD91
15NW/KF 5075624.5N50MD151
25NW 6387624.5N63MD251

ICFフランジの寸法

多ピン D-Sub MIL-C-24308:関連画像

寸法図（ICFフランジ）

単位：mm

極数フランジ規格 サイズABD型式
9ICF 707012.724C70MD91
15ICF 11411417.524C114MD151
25ICF 11411417.524C114MD251

JIS VF/VGフランジの寸法

多ピン D-Sub MIL-C-24308:関連画像

寸法図（VF/VGフランジ）

単位：mm

極数フランジ規格 サイズABD型式
9VF 2590822F25MD91
15VF 401051022F40MD151
25VF 501201022F50MD251
9VG 2590822G25MD91
15VG 401051022G40MD151
25VG 501201022G50MD251

型番リスト

表示件数
  • 1
    • 型番
    C70MD91
    C114MD151
    C114MD251
    F25MD91
    F50MD251
    G25MD91
    G50MD251
    N40MD91
    N50MD151
    N63MD251

    端子数

    フランジ規格

    フランジサイズ（呼び）

    製品コード

    		最小発注数量
    9
    ICF
    70
    11566
    1個
    15
    ICF
    114
    11567
    1個
    25
    ICF
    114
    11568
    1個
    9
    JIS-VF
    25
    11569
    1個
    25
    JIS-VF
    50
    11574
    1個
    9
    JIS-VG
    25
    11575
    1個
    25
    JIS-VG
    50
    11579
    1個
    9
    NW/KF
    40
    11581
    1個
    15
    NW/KF
    50
    11582
    1個
    25
    NW/KF
    63
    11583
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    184,848円
    ( 203,333円 )
    7日目
    196,323円176,690円
    ( 194,359円 )
    7日目
    209,322円188,389円
    ( 207,228円 )
    7日目
    185,709円167,138円
    ( 183,852円 )
    18日目
    203,406円183,065円
    ( 201,372円 )
    18日目
    185,709円167,138円
    ( 183,852円 )
    18日目
    203,406円183,065円
    ( 201,372円 )
    18日目
    182,414円
    ( 200,655円 )
    7日目
    185,002円
    ( 203,502円 )
    7日目
    202,870円182,583円
    ( 200,841円 )
    16日目
  • 1

    • 詳細情報

    基本情報

    MIL-c-24308規格準拠品と勘合可能な300V3A多ピンの計測、制御用コネクタ。
    【特長】
    ・9PINから25PINまでを標準規格化
    ・NW／KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジを選定できる
    【用途】
    ・真空チャンバーへの信号の導入・取り出し

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
