コスモテック（導入端子）

同軸 SMA フローティング両側 JACK（めす）

カタログ |

通常単価(税別): 103,229円～288,350円

税込単価: 113,552円～317,185円

通常出荷日：7日目～19日目

【特長】・1kV 3A同軸高周波用インビーダンス50Ωの伝送用コネクタです。・グランドと導通している片...

よく一緒に見られています

コスモテック（導入端子）

通常出荷日：18 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

同軸 SMA-JJ-F 両側 JACK（めす）の特長

商品参考図（型式:C34SMJF1）

材質
フランジ	SUS 304
スリーブ	コバール
電極	コバール
絶縁体	アルミナセラミック
仕様
タイプ	Coaxial-floating
コネクター	SMA-JJ-F
電圧: V max. DC	1,000
電流: A max.	3
絶縁抵抗値: ohm min.	10⁹
周波数: MHz	6,500
インピーダンス: ohm	50
リーク量: 1.3×Pa・m³/s	10^-10
使用温度範囲: ℃*	-196 ～ 300

*端子単体の温度範囲。接続部品により異なる。

NW/KFフランジの寸法

寸法図（NW/KFフランジ）

端子数	フランジ規格サイズ	A	B	C	D	型式
1	NW/KF 16	30	6	3	19.5	N16SMJF1
1	NW/KF 25	40	6	3	19.5	N25SMJF1
1	NW/KF 40	55	6	3	19.5	N40SMJF1
2	NW/KF 40	55	6	3	19.5	N40SMJF2
3	NW/KF 40	55	6	3	19.5	N40SMJF3

単位:mm

ICFフランジの寸法

寸法図（ICFフランジ）

端子数	フランジ規格サイズ	A	B	C	D	型式
1	ICF 34	34	7.5	3.5	19	C34SMJF1
1	ICF 70	70	12.7	3.5	19	C70SMJF1
2	ICF 70	70	12.7	3.5	19	C70SMJF2
3	ICF 70	70	12.7	3.5	19	C70SMJF3

単位:mm

型番リスト

表示件数

型番

端子数	フランジ規格	フランジサイズ（呼び）	製品コード	最小発注数量

1	ICF	34	10032	1個
1	ICF	70	10317	1個
1	NW/KF	25	10198	1個
3	NW/KF	40	11186	1個

通常単価(税別) (税込単価)	通常出荷日

104,383円 ( 114,821円 )	7日目
106,143円 ( 116,757円 )	7日目
103,229円 ( 113,552円 )	7日目
288,350円 ( 317,185円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・1kV 3A同軸高周波用インビーダンス50Ωの伝送用コネクタです。
・グランドと導通している片側コネクタ接続タイプ、両側コネクタ接続タイプ、及び各々グランドと絶縁されているフローティングタイプの4種類を標準規格化しております。
・NW／KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジをお選びください。
・真空側ソケットコンタクト、真空対応カプトンケーブル付きSMAプラグ、大気側プラグ等、接続部品も取り揃えております。
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
【用途】
・真空チャンバーへの信号の導入・取り出し。

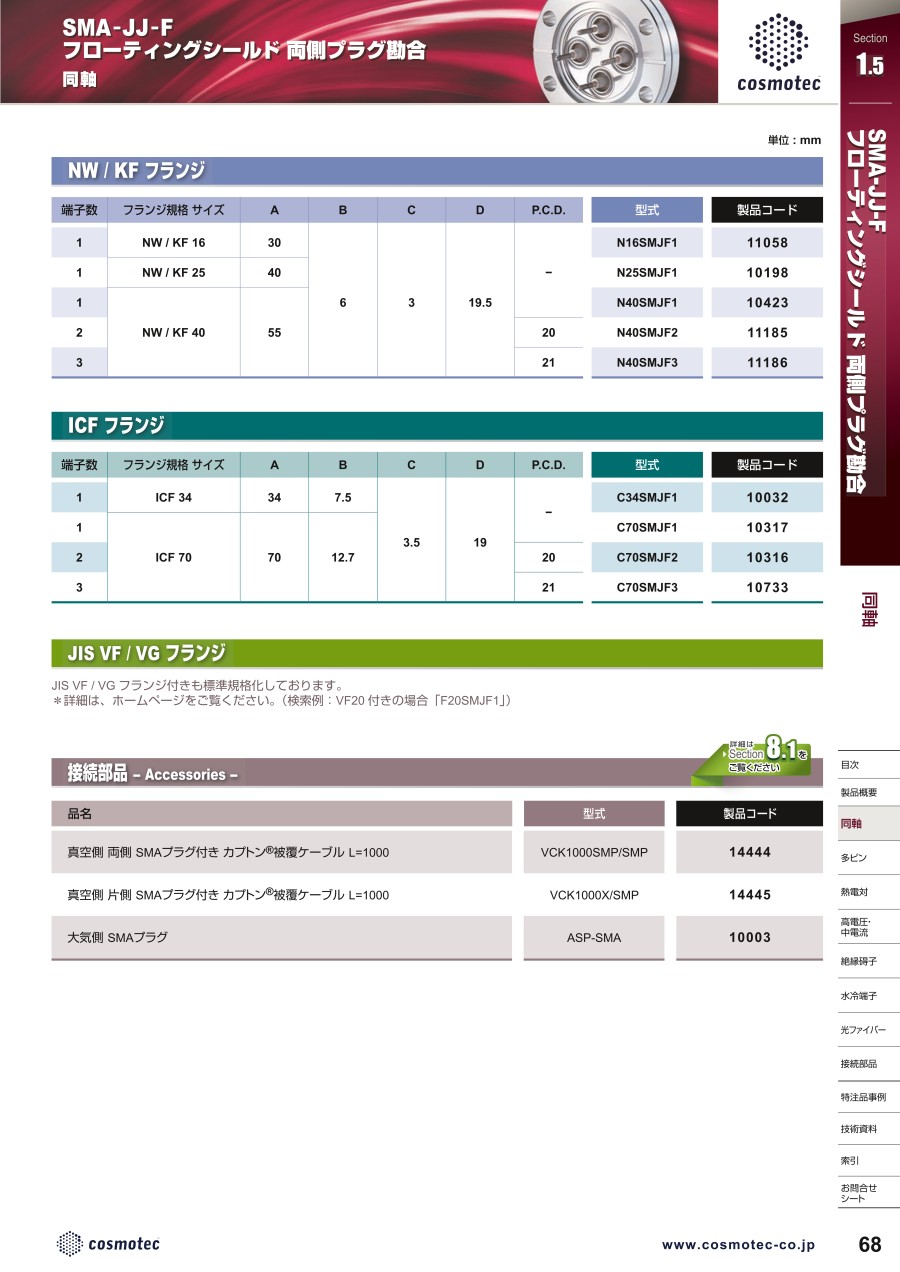

カタログ

カタログ (見開き版)

商品担当おすすめ

コスモテック（導入端子）
同軸 SHV フローティング片側 JACK（めす）
同ブランドの同軸SHVフローティング片側JACK（めす）となります
コスモテック（導入端子）
同軸 BNC フローティング両側 JACK（めす）
同ブランドの同軸BNCフローティング両側JACK（めす）となります

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
