同軸 N 両側 JACK（めす）
- 通常単価(税別)
- 103,977円～106,446円
- 税込単価
- 114,375円～117,091円
通常出荷日：7日目～14日目
3kV5A同軸高電圧用インビーダンス50オームの伝送用コネクタ。【特長】・NW/KF、ICF、JIS-...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
同軸 N-JJ 両側 JACK（めす）の特長
商品参考図（型式：C70NJ1）
| 材質 | |
|---|---|
| フランジ | SUS 304 |
| スリーブ | コバール |
| 電極 | コバール |
| 絶縁体 | アルミナ セラミック |
| 仕様 | |
| タイプ | Coaxial |
| コネクター | N-JJ |
| 電圧: V max. DC | 3,000 |
| 電流: A max. | 5 |
| 絶縁抵抗値: ohm min. | 109 |
| 周波数: MHz | DC or AC6,500(MHz)max |
| インピーダンス: ohm | 50 |
| リーク量: 1.3×Pa・m3/s | 10-10 |
| 使用温度範囲: ℃* | -196 ～ 300 |
＊端子単体の温度範囲です。接続部品により異なります。
NW/KFフランジの寸法
寸法図（NW/KFフランジ）

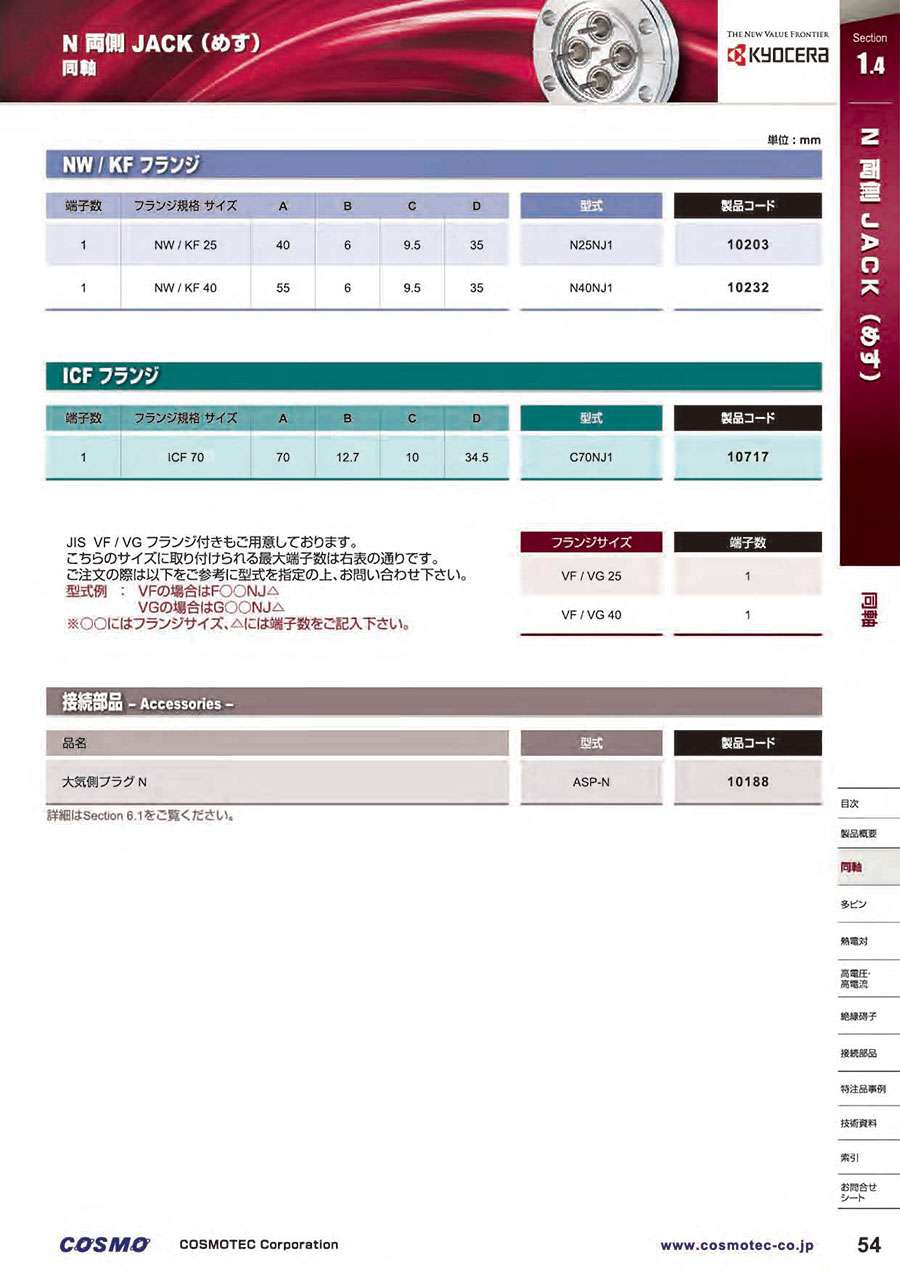

| 端子数 | フランジ規格 サイズ | A | B | C | D | 型式 |
|---|---|---|---|---|---|---|
| 1 | NW/KF 25 | 40 | 6 | 9.5 | 35 | N25NJ1 |
| 1 | NW/KF 40 | 55 | 6 | 9.5 | 35 | N40NJ1 |
単位:mm
ICFフランジの寸法
寸法図（ICFフランジ）
| 端子数 | フランジ規格 サイズ | A | B | C | D | 型式 |
|---|---|---|---|---|---|---|
| 1 | ICF 70 | 70 | 12.7 | 10 | 34.5 | C70NJ1 |
単位：mm
詳細情報
基本情報
3kV5A同軸高電圧用インビーダンス50オームの伝送用コネクタ。
【特長】
・NW/KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジを選定できる。
【用途】
・真空チャンバーへの信号の導入・取り出し。
