同軸 N 片側 JACK（めす）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 73,513円～86,222円特別価格
- 税込単価
- 80,864円～94,844円特別価格
3kV5A同軸高周波用インビーダンス50Ωの伝送用コネクタ。【特長】・NW/K...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
同軸 N-R 片側 JACK（めす）の特長
商品参考図（参考商品：C34NR1）
| 材質 | |
|---|---|
| スランジ | SUS 304 |
| スリープ | コバール |
| 電極 | コバール |
| 絶縁体 | アルミナ セラミック |
| 仕様 | |
| タイプ | Coaxial |
| コネクター | N-R |
| 電圧：V max.DC | 3,000 |
| 電流:A max. | 5 |
| 絶縁抵抗値：ohm min | 109 |
| 周波数：MHz | DC or AC200（MHz）max |
| インピーダンス：ohm | 50 |
| リーク量：1.3×Pa・m3/s | 10-10 |
| 使用温度範囲：℃ * | -196～300 |
*端子単体の温度範囲です。接続部品により異なります。

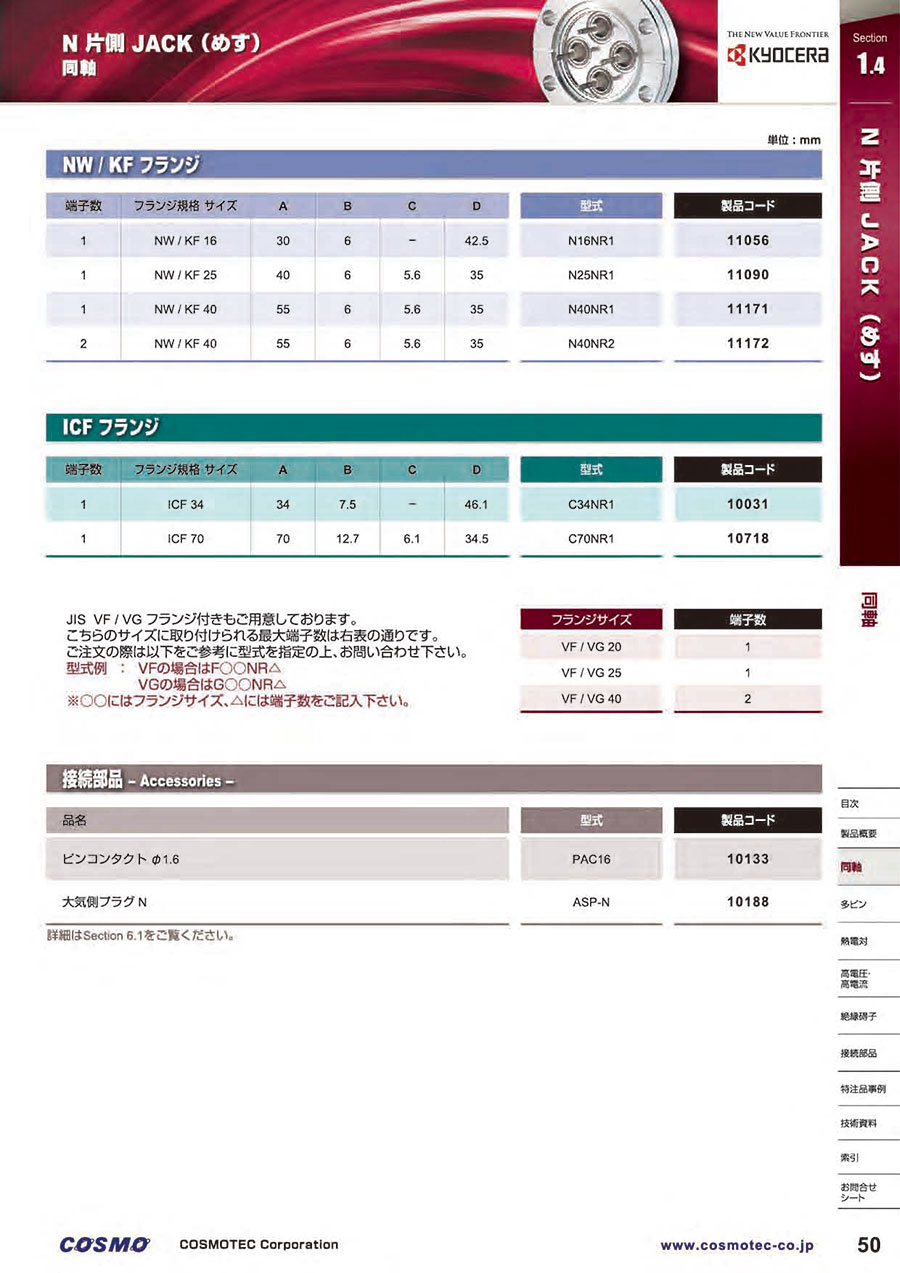

NW/KFフランジの寸法
寸法図（NW/KFフランジ）
単位：mm
| 端子数 | フランジ規格 サイズ | A | B | C | D | 型式 |
|---|---|---|---|---|---|---|
| 1 | NW/KW 16 | 30 | 6 | － | 42.5 | N16NR1 |
| 1 | NW/KF 25 | 40 | 6 | 5.6 | 35 | N25NR1 |
| 1 | NW/KF 40 | 55 | 6 | 5.6 | 35 | N40NR1 |
| 2 | NW/KF 40 | 55 | 6 | 5.6 | 35 | N40NR2 |
ICFフランジの寸法
寸法図（ICFフランジ）
単位：mm
| 端子数 | フランジ規格 サイズ | A | B | C | D | 型式 |
|---|---|---|---|---|---|---|
| 1 | ICF 34 | 34 | 7.5 | － | 46.1 | C34NR1 |
| 1 | ICF 70 | 70 | 12.7 | 6.1 | 34.5 | C70NR1 |
詳細情報
基本情報
3kV5A同軸高周波用インビーダンス50Ωの伝送用コネクタ。
【特長】
・NW/KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジを選定できる。
【用途】
・真空チャンバーへの信号の導入・取り出し。
商品担当おすすめ
コスモテック（導入端子）
多ピン用 接続部品 D-Sub 真空側 PEEK絶縁インサート ソケットコンタクト付カプトンケーブル
同ブランドの多ピン用接続部品D-Sub真空側PEEK絶縁インサートソケットコンタクト付カプトンケーブルとなります
