同軸 MHV 両側 JACK（めす）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 103,524円93,171円
- 税込単価
- 113,876円102,488円
5kV3A同軸インビーダンス50オームの伝送用コネクタ。【特長】・NW/KF、...
詳細情報を確認するN25MJ1の仕様・寸法情報
種類
[電流導入端子] 同軸
端子数
1
電圧(AC)(kV)
3.5
電圧(DC)(kV)
5
電流(A)
3
電極材質
コバール
フランジ規格
NW/KF
フランジ材質
[SUS] SUS304
フランジサイズ（呼び）
25
使用温度範囲（MIN～MAX)(℃)
-196～300
製品コード
10236
-
-
商品情報
同軸 MHV-JJ 両側 JACK（めす）の特長
商品参考図1（参考商品：C70BJ3）
商品参考図2（参考商品：C70BJ3）
商品参考図3（参考商品：C70BJ3）
| 材質 | |
|---|---|
| フランジ | SUS 304 |
| スリーブ | コバール |
| 電極 | コバール |
| 絶縁体 | アルミナ セラミック |
| 仕様 | |
| タイプ | Coaxial |
| コネクター | MHV-JJ |
| 電圧: V max. DC | 5,000 |
| 電流: A max. | 3 |
| 絶縁抵抗値: ohm min. | 109 |
| 周波数: MHz | DC or AC100(MHz)max |
| インピーダンス: ohm | 50 |
| リーク量: 1.3×Pa・m3/s | 10-10 |
| 使用温度範囲: ℃ * | -196 ～ 300 |
＊端子単体の温度範囲。接続部品により異なる。

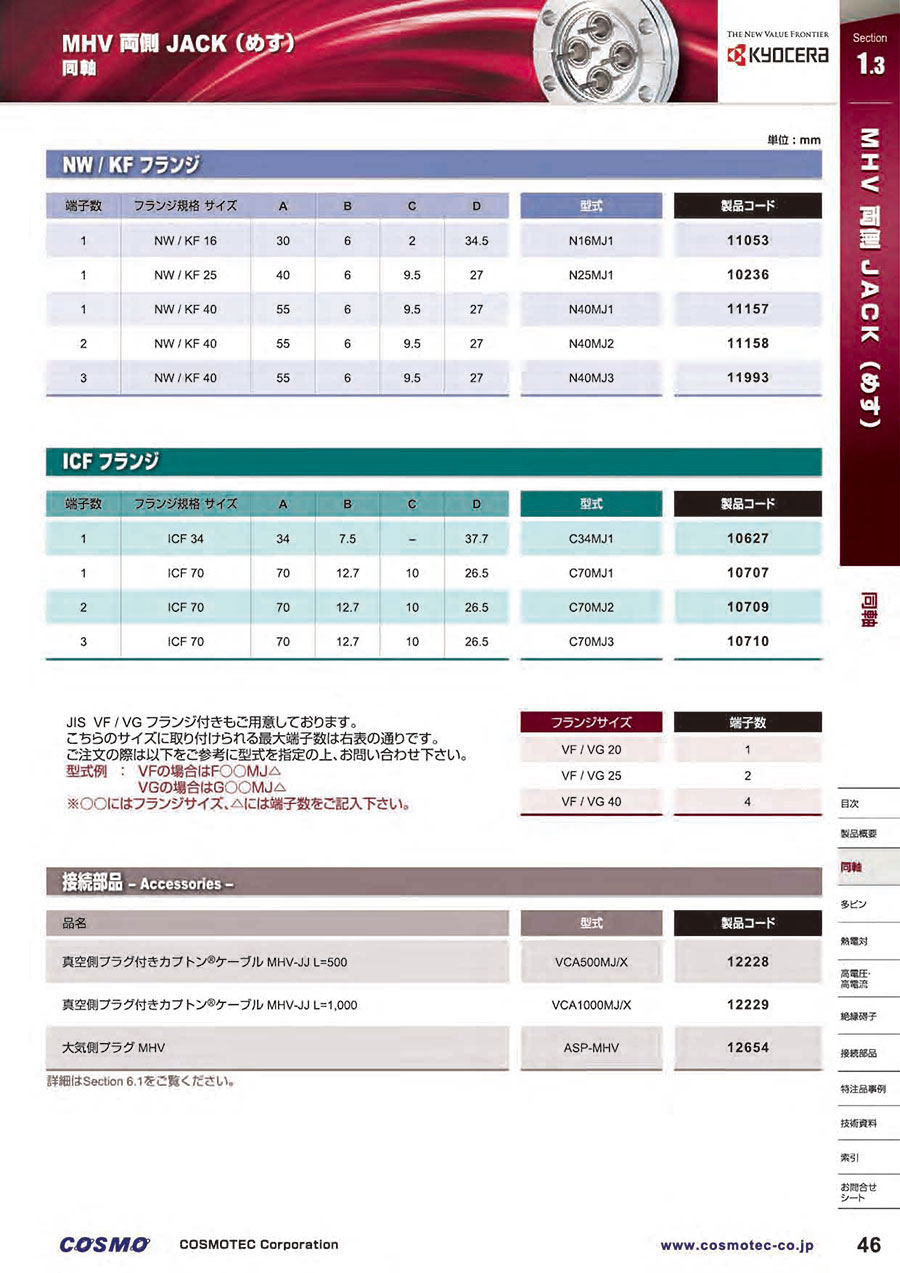

NW/KFフランジの寸法
寸法図（NW/KFフランジ）
| 端子数 | フランジ規格 サイズ | A | B | C | D | 型式 |
|---|---|---|---|---|---|---|
| 1 | NW/KF 16 | 30 | 6 | 2 | 34.5 | N16MJ1 |
| 1 | NW/KF 25 | 40 | 6 | 9.5 | 27 | N25MJ1 |
| 1 | NW/KF 40 | 55 | 6 | 9.5 | 27 | N40MJ1 |
| 2 | NW/KF 40 | 55 | 6 | 9.5 | 27 | N40MJ2 |
| 3 | NW/KF 40 | 55 | 6 | 9.5 | 27 | N40MJ3 |
単位：mm
ICFフランジの寸法
寸法図（ICFフランジ）
| 端子数 | フランジ規格 サイズ | A | B | C | D | 型式 |
|---|---|---|---|---|---|---|
| 1 | ICF 34 | 34 | 7.5 | - | 37.7 | C34MJ1 |
| 1 | ICF 70 | 70 | 12.7 | 10 | 26.5 | C70MJ1 |
| 2 | ICF 70 | 70 | 12.7 | 10 | 26.5 | C70MJ2 |
| 3 | ICF 70 | 70 | 12.7 | 10 | 26.5 | C70MJ3 |
単位：mm
詳細情報
基本情報
5kV3A同軸インビーダンス50オームの伝送用コネクタ。
【特長】
・NW/KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジを選定できる。
【用途】
・真空チャンバーへの信号の導入・取り出し。
類似品類似品をすべて見る
同軸 MHV 両側 JACK（めす）の型番N25MJ1のページです。
型番N25MJ1に関する仕様情報を記載しております。
