コスモテック（導入端子）

同軸 SHV フローティング両側 JACK（めす）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 104,829円94,346円

税込単価: 115,312円103,781円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモテック（導入端子）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモテック（導入端子）

通常出荷日：在庫品1日目

5kV3A同軸高電圧用インビーダンス50オームの伝送用コネクタ。【特長】・NW...

種類
同軸
電圧(AC) (kV)
3.5
電圧(DC) (kV)
5
電流 (A)
3
電極材質
コバール
フランジ材質
SUS304
使用温度範囲（MIN～MAX) (℃)
-196～300

C34SHJF1

C34SHJF1の仕様・寸法情報

種類

[電流導入端子] 同軸

端子数

電圧(AC)(kV)

3.5

電圧(DC)(kV)

電流(A)

電極材質

コバール

フランジ規格

ICF

フランジ材質

[SUS] SUS304

フランジサイズ（呼び）

使用温度範囲（MIN～MAX)(℃)

-196～300

製品コード

10439

商品情報
型番リスト
詳細情報
カタログ

商品情報

同軸 SHV-JJ-F 両側 JACK（めす）の特長

商品参考図1（参考商品：C34SHJF1）

商品参考図2（参考商品：C34SHJF1）

材質
フランジ	SUS 304
スリーブ	コバール
電極	コバール
絶縁体	アルミナセラミック
仕様
タイプ	Coaxial-floating
コネクター	SHV-JJ-F
電圧： V max. DC	5,000
電流： A max.	3
絶縁抵抗値： ohm min.	10⁹
周波数： MHz	D.C or A.C100（MHz）max.
インピーダンス： ohm	50
リーク量： 1.3×Pa・m³/s	10^-10
使用温度範囲： ℃ *	-196 ～ 300

＊端子単体の温度範囲。接続部品により異なる。

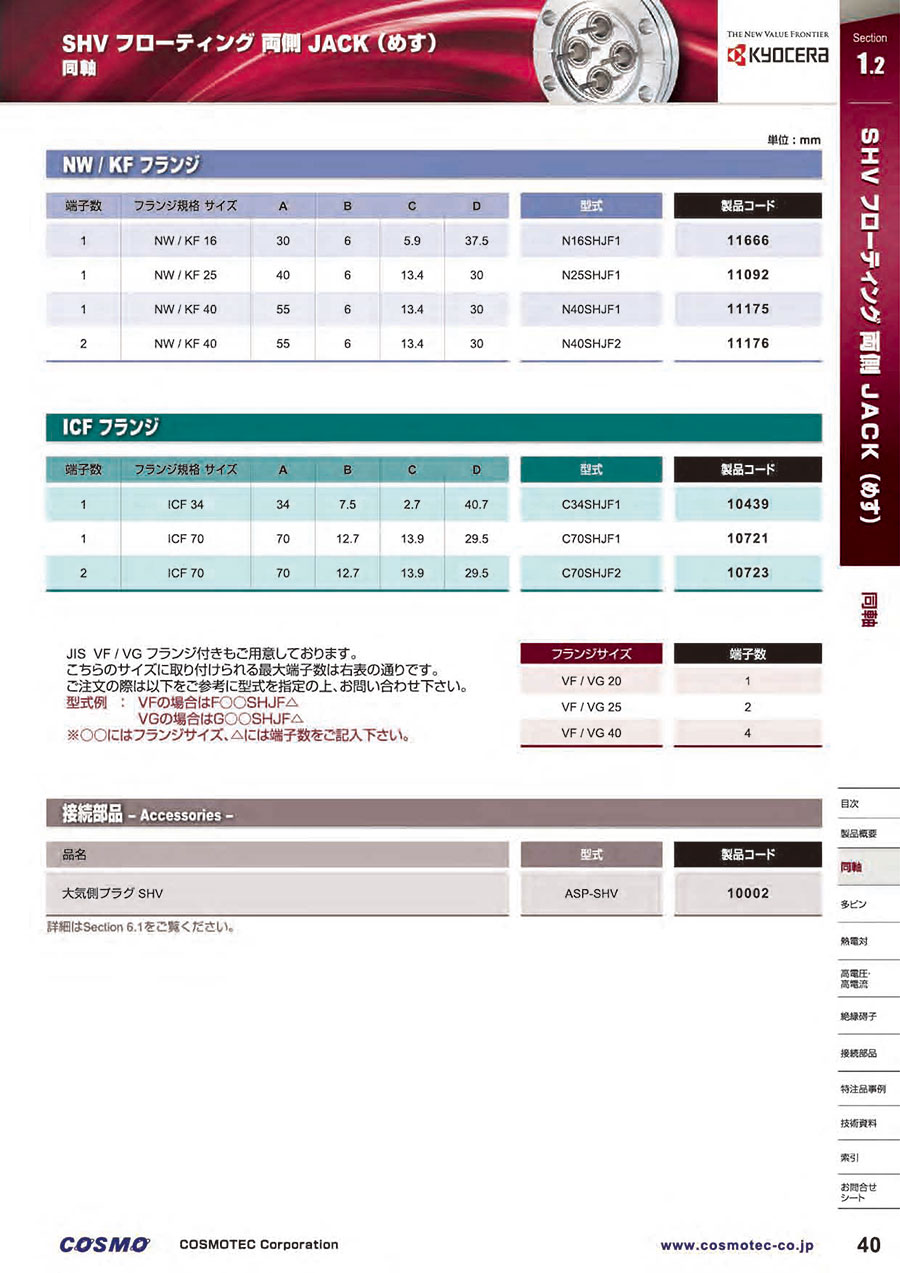

NW/KFフランジの寸法

寸法図（NW/KFフランジ）

端子数	フランジ規格サイズ	A	B	C	D	型式
1	NW / KF 16	30	6	5.9	37.5	N16SHJF1
1	NW / KF 25	40	6	13.4	30	N25SHJF1
1	NW / KF 40	55	6	13.4	30	N40SHJF1
2	NW / KF 40	55	6	13.4	30	N40SHJF2

単位：mm

ICFフランジの寸法

寸法図（ICFフランジ）

端子数	フランジ規格サイズ	A	B	C	D	型式
1	ICF 34	34	7.5	2.7	40.7	C34SHJF1
1	ICF 70	70	12.7	13.9	29.5	C70SHJF1
2	ICF 70	70	12.7	13.9	29.5	C70SHJF2

単位：mm

型番リスト

表示件数

型番

C34SHJF1

端子数	フランジ規格	フランジサイズ（呼び）	製品コード	最小発注数量

ICF

10439

1個

通常単価(税別) (税込単価)	通常出荷日

104,829円94,346円
( 103,781円 )

14日目

詳細情報

基本情報

基本情報

5kV3A同軸高電圧用インビーダンス50オームの伝送用コネクタ。
【特長】
・NW/KF、ICFの規格から最適な接続フランジを選定できる。
【用途】
・真空チャンバーへの信号の導入・取り出し。
