コスモテック（導入端子）

同軸 SHV 片側 JACK（めす）

カタログ |

通常単価(税別): 52,137円～181,141円

税込単価: 57,351円～199,255円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモテック（導入端子）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コスモテック（導入端子）

通常出荷日：在庫品1日目

【特長】・5kV 3A同軸高電圧用インビーダンス50Ωの伝送用コネクタです。・...

種類
同軸
電圧(AC) (kV)
3.5
電圧(DC) (kV)
5
電流 (A)
3
電極材質
コバール
フランジ材質
SUS304
使用温度範囲（MIN～MAX) (℃)
-196～300

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

片側 JACK（めす）の特長

商品参考図（参考商品：C34SHR1）

材質
フランジ	SUS 304
スリーブ	コバール
電極	コバール
絶縁体	アルミナセラミック
仕様
タイプ	Coaxial
コネクター	SHV-R
電圧：V max.DC	5,000
電流：A max.	3
絶縁抵抗値：ohm min.	10⁹
周波数：MHz	D.C or A.C100（MHz）max.
インピーダンス：ohm	50
リーク量：1.3×Pa・m³/s	10^-10
使用温度範囲：℃*	-196～300

*端子単体の温度範囲です。接続部品により異なります。

NW/KFフランジの寸法

寸法図（NW/KFフランジ）

単位：mm

端子数	フランジ規格サイズ	A	B	C	D	型式
1	NW/KF 16	30	6	12.5	33	N16SHR1
1	NW/KF 25	40	6	12.5	33	N25SHR1
1	NW/KF 40	55	6	12.5	33	N40SHR1
2	NW/KF 40	55	6	12.5	33	N40SHR2
3	NW/KF 40	55	6	12.5	33	N40SHR3
4	NW/KF 40	55	6	12.5	33	N40SHR4

ICFフランジの寸法

寸法図（ICFフランジ）

単位：mm

端子数	フランジ規格サイズ	A	B	C	D	型式
1	ICF 34	34	7.5	13	32.5	C34SHR1
1	ICF 70	70	12.7	13	32.5	C70SHR1
2	ICF 70	70	12.7	13	32.5	C70SHR2
3	ICF 70	70	12.7	13	32.5	C70SHR3
4	ICF 70	70	12.7	13	32.5	C70SHR4

型番リスト

表示件数

型番

端子数	フランジ規格	フランジサイズ（呼び）	製品コード	最小発注数量

1	ICF	34	10301	1個
1	ICF	70	10436	1個
2	ICF	70	10049	1個
3	ICF	70	10239	1個
4	ICF	70	10050	1個
1	NW/KF	16	10430	1個
1	NW/KF	25	10431	1個
1	NW/KF	40	10197	1個
2	NW/KF	40	10228	1個

通常単価(税別) (税込単価)	通常出荷日

58,473円 ( 64,320円 )	7日目
56,991円 ( 62,690円 )	7日目
113,483円 ( 124,831円 )	7日目
142,967円 ( 157,264円 )	7日目
181,141円 ( 199,255円 )	18日目
52,137円 ( 57,351円 )	14日目
63,066円 ( 69,373円 )	在庫品1日目当日出荷可能
54,389円 ( 59,828円 )	7日目
111,013円 ( 122,114円 )	14日目

詳細情報

基本情報

基本情報

【特長】
・5kV 3A同軸高電圧用インビーダンス50Ωの伝送用コネクタです。
・グランドと導通している片側コネクタ接続タイプ、両側コネクタ接続タイプ、及び各々グランドと絶縁されているフローティングタイプの4種類を標準規格化しております。
・NW／KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジをお選びください。
・真空側ソケットコンタクト、真空対応カプトンケーブル付きSHVプラグ、大気側プラグ等、接続部品も取り揃えております。
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
【用途】
・真空チャンバーへの信号の導入・取り出し。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

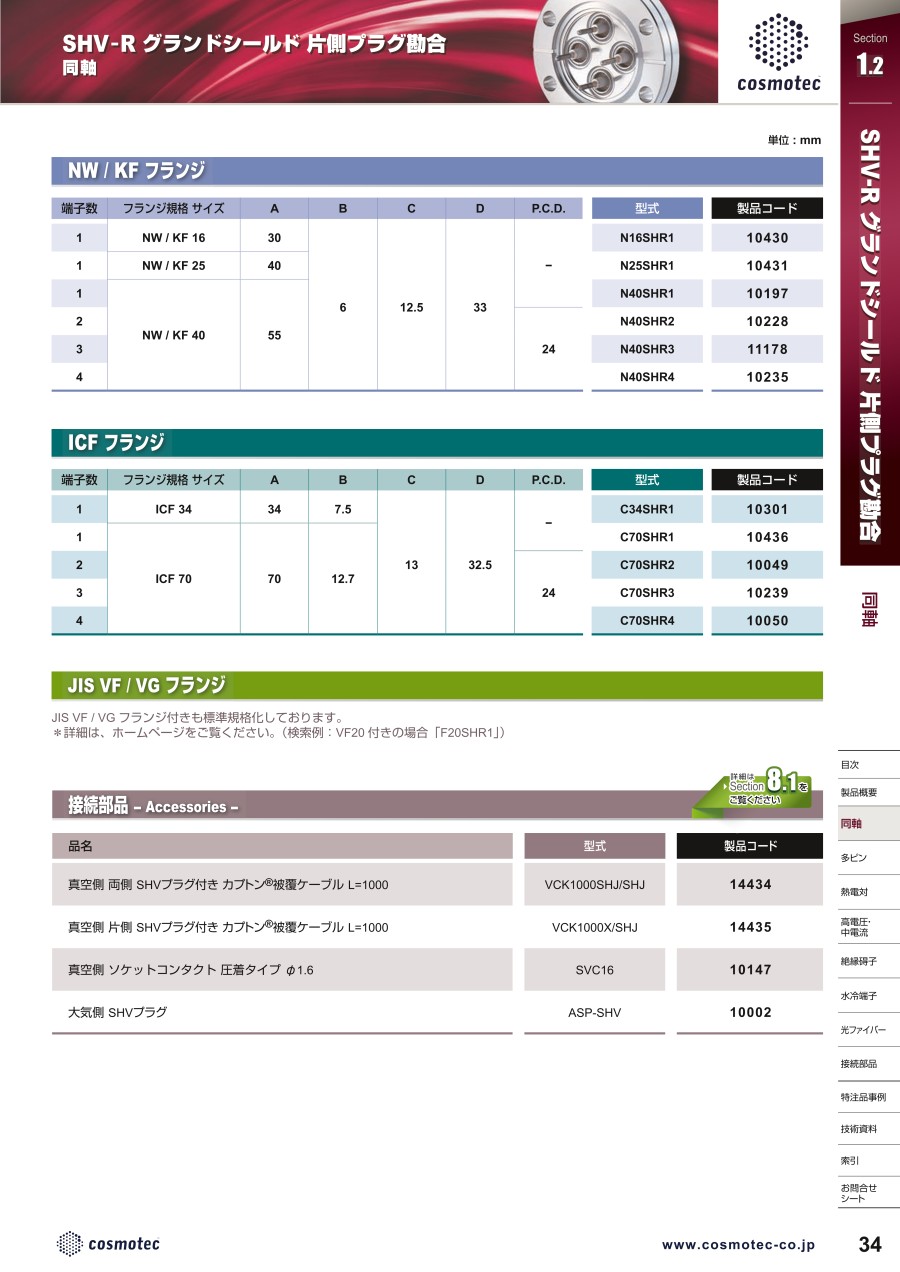

カタログ

カタログ (見開き版)

商品担当おすすめ

コスモテック（導入端子）
同軸 N 片側 JACK（めす）
同ブランドの同軸N片側JACK（めす）となります

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
