コスモテック（導入端子）

同軸 BNC フローティング両側 JACK（めす）

同軸 BNC フローティング両側 JACK（めす）

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
数量：

商品情報

同軸 BNC-JJ-F 両側 JACK（めす）の特長

同軸 BNC フローティング両側 JACK（めす）:関連画像

商品参考図（型式：C34BJF1）

材質
フランジ SUS 304
スリーブ コバール
電極 コバール
絶縁体 アルミナ セラミック
仕様
タイプ Coaxial-floating
コネクター BNC-JJ-F
電圧:V max. DC 1,000
電流:A max. 3
絶縁抵抗値:ohm min. 109
周波数:MHz DC～4,000
インピーダンス:ohm 50
リーク量:1.3×Pa・m3/s 10-10
使用温度範囲:℃ * -196～300

*端子単体の温度範囲。接続部品により異なる。

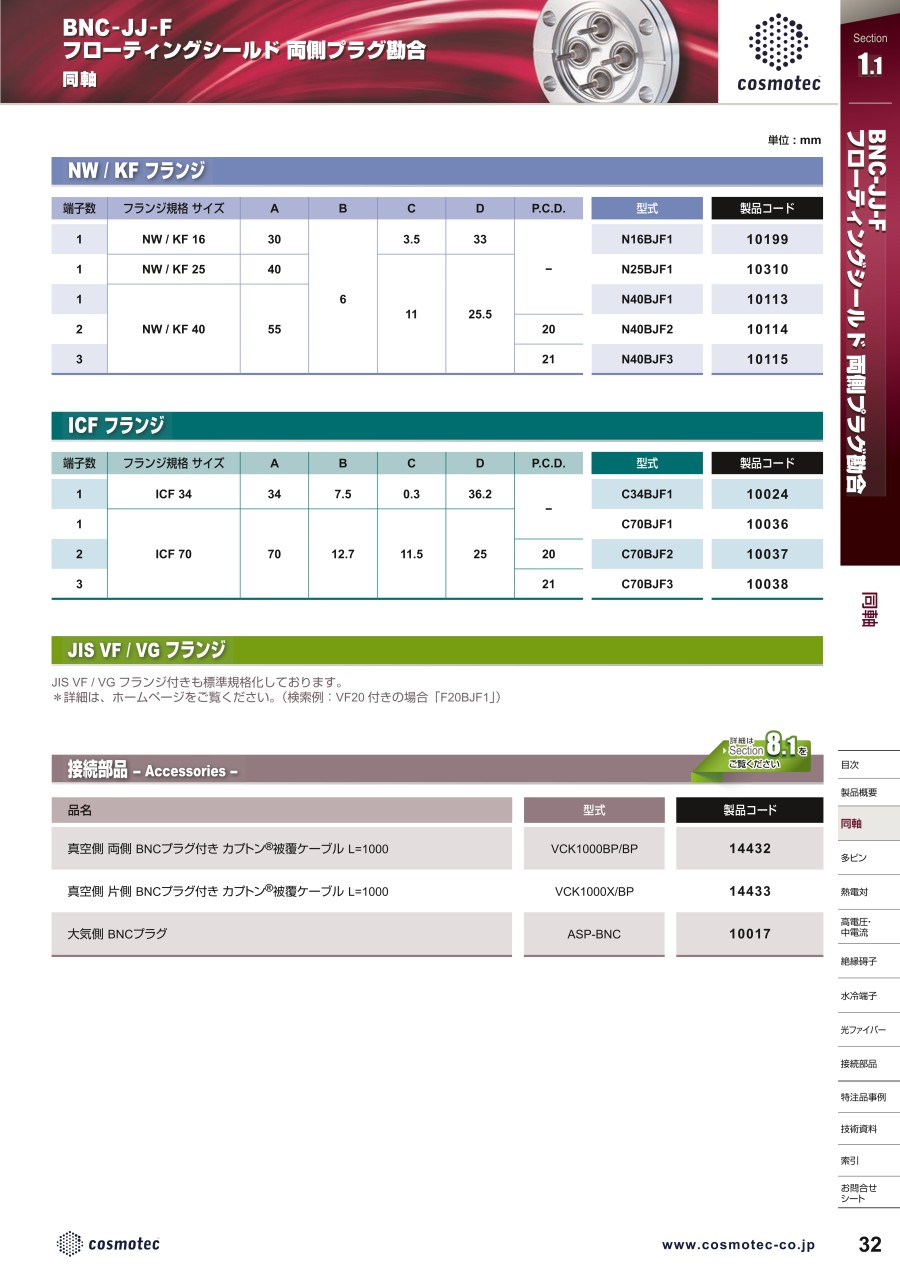

NW/KFフランジの寸法

同軸 BNC フローティング両側 JACK（めす）:関連画像

寸法図（NW/KFフランジ）

端子数 フランジ規格 サイズ A B C D 型式
1 NW/KF 16 30 6 3.5 33 N16BJF1
1 NW/KF 25 40 6 11 25.5 N25BJF1
1 NW/KF 40 55 6 11 25.5 N40BJF1
2 NW/KF 40 55 6 11 25.5 N40BJF2
3 NW/KF 40 55 6 11 25.5 N40BJF3

単位：mm

ICFフランジの寸法

同軸 BNC フローティング両側 JACK（めす）:関連画像

寸法図（ICFフランジ）

端子数 フランジ規格 サイズ A B C D 型式
1 ICF 34 34 7.5 0.3 36.2 C34BJF1
1 ICF 70 70 12.7 11.5 25 C70BJF1
2 ICF 70 70 12.7 11.5 25 C70BJF2
3 ICF 70 70 12.7 11.5 25 C70BJF3

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    C34BJF1
    C70BJF1
    C70BJF2
    C70BJF3
    N16BJF1
    N25BJF1
    N40BJF1
    N40BJF2
    N40BJF3

    端子数

    フランジ規格

    フランジサイズ（呼び）

    製品コード

    		最小発注数量
    1
    ICF
    34
    10024
    1個
    1
    ICF
    70
    10036
    1個
    2
    ICF
    70
    10037
    1個
    3
    ICF
    70
    10038
    1個
    1
    NW/KF
    16
    10199
    1個
    1
    NW/KF
    25
    10310
    1個
    1
    NW/KF
    40
    10113
    1個
    2
    NW/KF
    40
    10114
    1個
    3
    NW/KF
    40
    10115
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    104,583円
    ( 115,041円 )
    在庫品1日目当日出荷可能
    109,762円
    ( 120,738円 )
    7日目
    178,675円
    ( 196,543円 )
    7日目
    271,413円
    ( 298,554円 )
    7日目
    90,255円
    ( 99,281円 )
    15日目
    105,959円
    ( 116,555円 )
    在庫品1日目当日出荷可能
    98,628円
    ( 108,491円 )
    7日目
    176,443円
    ( 194,087円 )
    15日目
    249,353円
    ( 274,288円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・1kV 3A同軸インビーダンス50Ωの伝送用コネクタです。
    ・グランドと導通している片側コネクタ接続タイプ、両側コネクタ接続タイプ、及び各々グランドと絶縁されているフローティングタイプの4種類に加え、先端M2ねじ加工品、高電圧5kVタイプを標準規格化しております。
    ・NW／KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジをお選びください。
    ・真空対応カプトンケーブル付きBNCプラグ、大気側プラグ等、接続部品も取り揃えております。
    ・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
    【用途】
    ・真空チャンバーへの信号の導入・取り出し。
