入江工研

HPシリーズセンターリング

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 4,697円～17,250円

税込単価: 5,167円～18,975円

加圧用（使用圧力0.49MPaG以下）のセンターリング。【特長】・陽圧がかかっ...

センターリング種類
アウターリング付センターリング
規格
NW/KF規格
同径・異径
同径
センターリング(またはインナーリング)材質詳細
SUS304

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

HPシリーズセンターリングの外形図と寸法

HP2025、2040、2050、2063、2080、2100

HPシリーズセンターリング（HP2025、2040、2050、2063、2080、2100）の寸法図（１1）

HPシリーズセンターリング（HP2025、2040、2050、2063、2080、2100）の寸法図（2）

（単位:mm）

型式	サイズ	A	B	C	D	E
HP2025	NW25	24	40.3	3.9	3.9	8
HP2040	NW40	40	55.3	3.9	3.9	8
HP2050	NW50	52	75.3	3.9	3.9	8
HP2063	NW63	68	87.3	3.9	3.9	8
HP2080	NW80	81	114.3	3.9	3.9	8
HP2100	NW100	100	134.3	3.9	3.9	8

HP2125、2160

HPシリーズセンターリング（HP2125、2160）の寸法図（1）

HPシリーズセンターリング（HP2125、2160）の寸法図（2）

（単位:mm）

型式	サイズ	A	B	C	D	E
HP2125	NW125	125	127	3.9	8	161
HP2160	NW160	151	153	3.9	8	180

インナーリングはVP2***シリーズ
センターリングと共通

開発秘話

0.49MPaGを保証するために加圧での破壊テストを行いました。

型番リスト

表示件数

型番

注文停止中

フランジサイズ（呼び）	材質	アウターリング材質詳細	最小発注数量

NW（KF）63	ステンレス＋アルミ	アルミ	1個
NW（KF）80	ステンレス	SUS304	1個
NW（KF）100	ステンレス	SUS304	1個
NW（KF）125	ステンレス	SUS304	1個
NW（KF）160	ステンレス	SUS304	1個

通常単価(税別) (税込単価)	通常出荷日

4,697円 ( 5,167円 )	在庫品1日目当日出荷可能
9,201円 ( 10,121円 )	9日目
13,899円 ( 15,289円 )	在庫品1日目当日出荷可能
15,651円 ( 17,216円 )	在庫品1日目当日出荷可能
17,250円 ( 18,975円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

加圧用（使用圧力0.49MPaG以下）のセンターリング。
【特長】
・陽圧がかかってもOリングが飛び出すことがない
【用途】
・陽圧が想定されるISO-KF配管に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

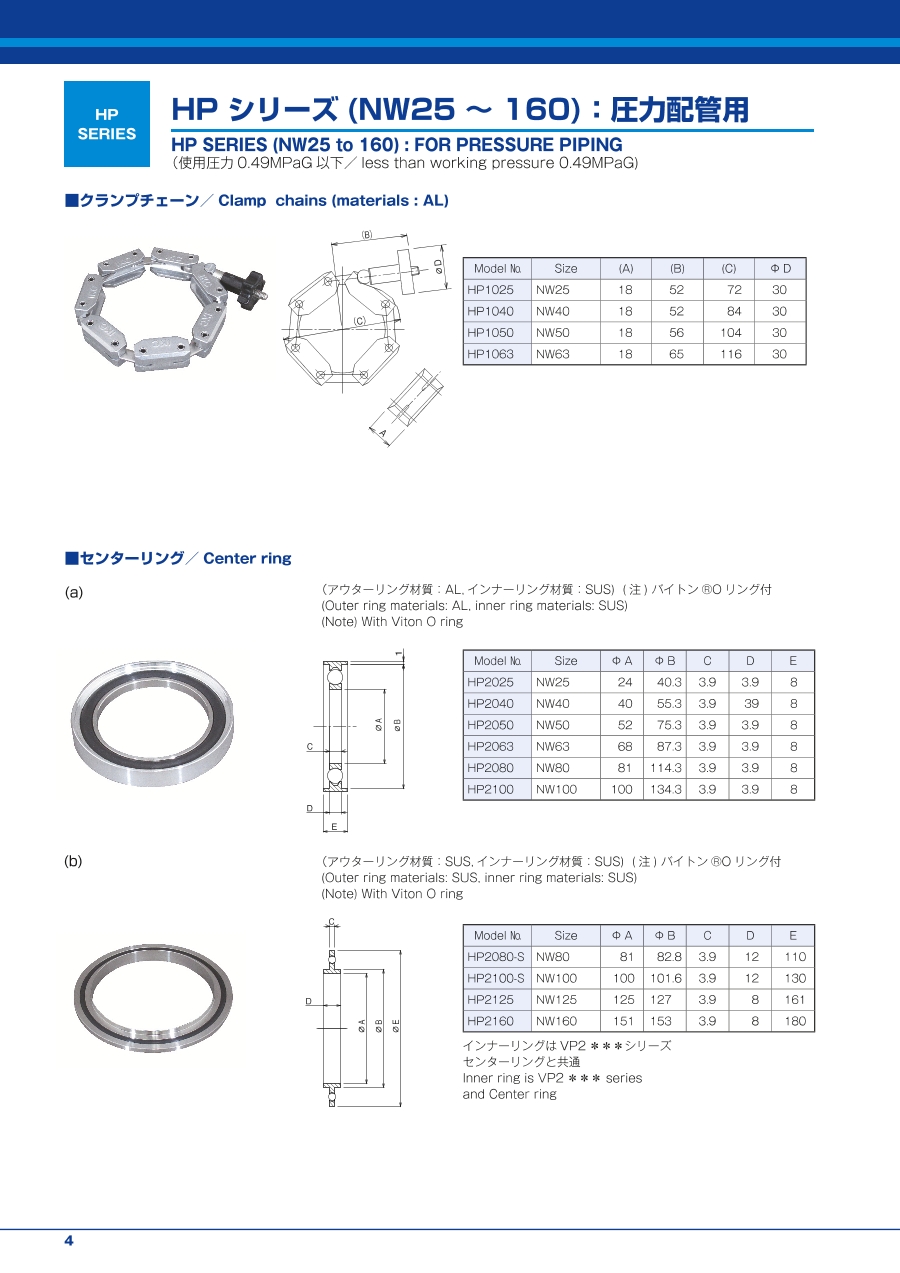

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

入江工研
HPシリーズクランプチェーン
ISO-KF圧力配管接続に使用するクランプとして0.49MPaGまでご使用可能です。
入江工研
VPシリーズニップル
ISO-KF配管系にそのままご使用できます。
入江工研
VPシリーズセンターリング
ISO-KF配管接続に使用するシール材として必ず必要となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

HPシリーズセンターリングのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q真空用となにが違いますか。

加圧によるＯリング飛び出し防止のためアウターリングを付けています。

QFKM以外のＯリングの取り扱いはありますか。

可能です。別途お見積もりによりご対応します。
