VPシリーズ ワンタッチカップリング
閲覧中の商品と併せてご検討ください
VP1100の仕様・寸法情報
商品情報
VPシリーズ ワンタッチカップリングの外形図と寸法
VP 1080、VP 1100、VP 1125、VP 1160の寸法図
側面図
VP 1080、VP 1100、VP 1125、VP 1160
単位: mm
| 型式 | サイズ | Ａ | Ｂ | Ｃ | Ｄ |
|---|---|---|---|---|---|
| VP 1080 | NW80 | 40 | 95 | 158.3 | 40 |
| VP 1100 | NW100 | 40 | 99 | 181.2 | 40 |
| VP 1125 | NW125 | 40 | 97 | 207.6 | 40 |
| VP 1160 | NW160 | 40 | 35 | 236.5 | - |
VP1125、VP1160はニッケルふっ素樹脂メッキ処理もしている
VP1160は締付に六角穴付ボルトを使用、その他はハンドルを使用
VP 1010N、VP 1016N、VP 1025N、VP 1040N、VP 1050N
VP 1010N、VP 1016N、VP 1025N、VP 1040N、VP 1050Nの寸法図
側面図
単位: mm
| 型式 | サイズ | Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|---|---|---|---|---|---|---|
| VP 1010N | NW10 | 62.5 | 45 | 16.5 | 23 | 58.5 |
| VP 1016N | NW16 | 62.5 | 45 | 16.5 | 23 | 58.5 |
| VP 1025N | NW25 | 73.5 | 55 | 16.5 | 33 | 63.5 |
| VP 1040N | NW40 | 93 | 70 | 18.5 | 48 | 73 |
| VP 1050N | NW50 | 125 | 95 | 25.5 | 65 | 97 |
開発秘話
締めこんだ時にクランプ同士がメタルタッチしないため、増し締めが可能です。手締めしやすい蝶ねじ形状です。表面処理をすることで見た目も意識したことによりGOODデザイン賞を受賞しました。
詳細情報
基本情報

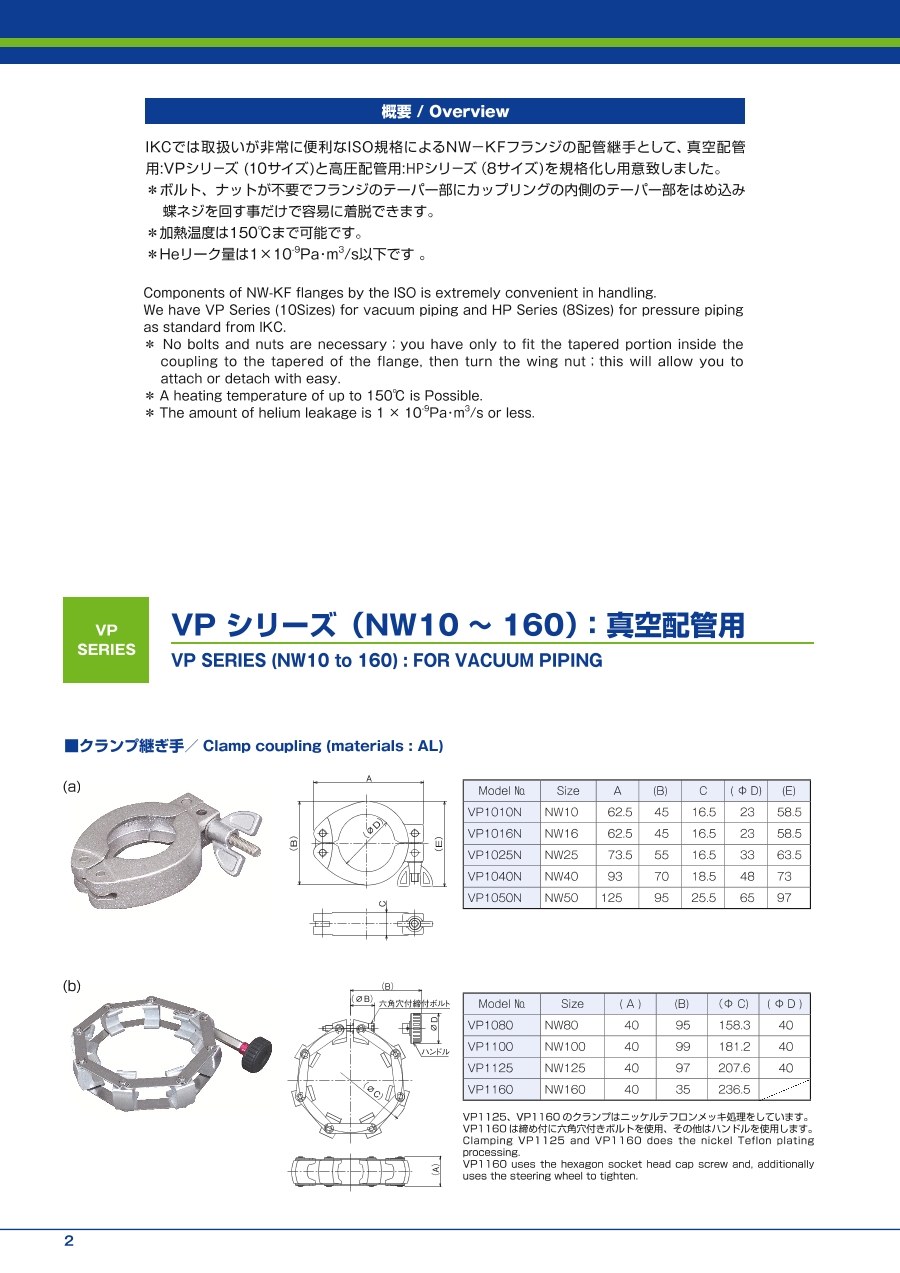

NW-KFフランジの配管継手VPシリーズのクランプ継ぎ手。
【特長】
・ボルト、ナットが不要で取扱いが非常に便利なISO規格
・フランジのテーパー部にカップリングの内側のテーパー部をはめ込み蝶ネジを回す事だけで容易に着脱できます
・硬質アルマイト処理を施してあるためフランジにかじることが無い
・加熱温度は150℃まで可能です
・Heリーク量は1×10の-9乗Pa・m3/s以下です
【用途】
・クリーンルーム（高クリーン）で使用に最適
