シールポート DG・SGシリーズ
- 通常単価(税別)
- 11,500円
- 税込単価
- 12,650円
真空計を真空容器に取り付ける際に使用する真空配管部品。【特長】・真空ゲージをチ...
詳細情報を確認するDG-15Pの仕様・寸法情報
種類
アダプタ
規格
NW/KF規格
アダプタ種類
ゲージポート
継手種類
その他
同径・異径
同径
材質
ステンレス
材質詳細
SUS304
仕様
ロックシールタイプ
サイズ(mm)
15
-
-
商品情報
シールポート外形図と寸法
DG-15P、DG-18P
DG-15P、DG-18Pの寸法図
| 型式 | サイズ | Ａ | Ｂ |
|---|---|---|---|
| DG-15P | 15 | 16 | 15 |
| DG-18P | 18 | 19 | 18 |
SG-15P、SG-18P
SG-15P、SG-18Pの寸法図
| 型式 | サイズ | Ａ | Ｂ | Ｃ |
|---|---|---|---|---|
| SG-15P | 15 | 13 | 15 | 25 |
| SG-18P | 18 | 16 | 18 | 28 |
開発秘話
お客様のご利用環境に合わせて、2つの構造（ロックシール、シングルシール）を用意しています。
詳細情報
基本情報
真空計を真空容器に取り付ける際に使用する真空配管部品。
【特長】
・真空ゲージをチャンバーに固定
・ゲージが無い時には代わりの蓋あり
【用途】
・手持ちのパイプの端部に溶接して使用することが可能
・空装置の真空度を計測するヌードゲージを取り付けるのに使用

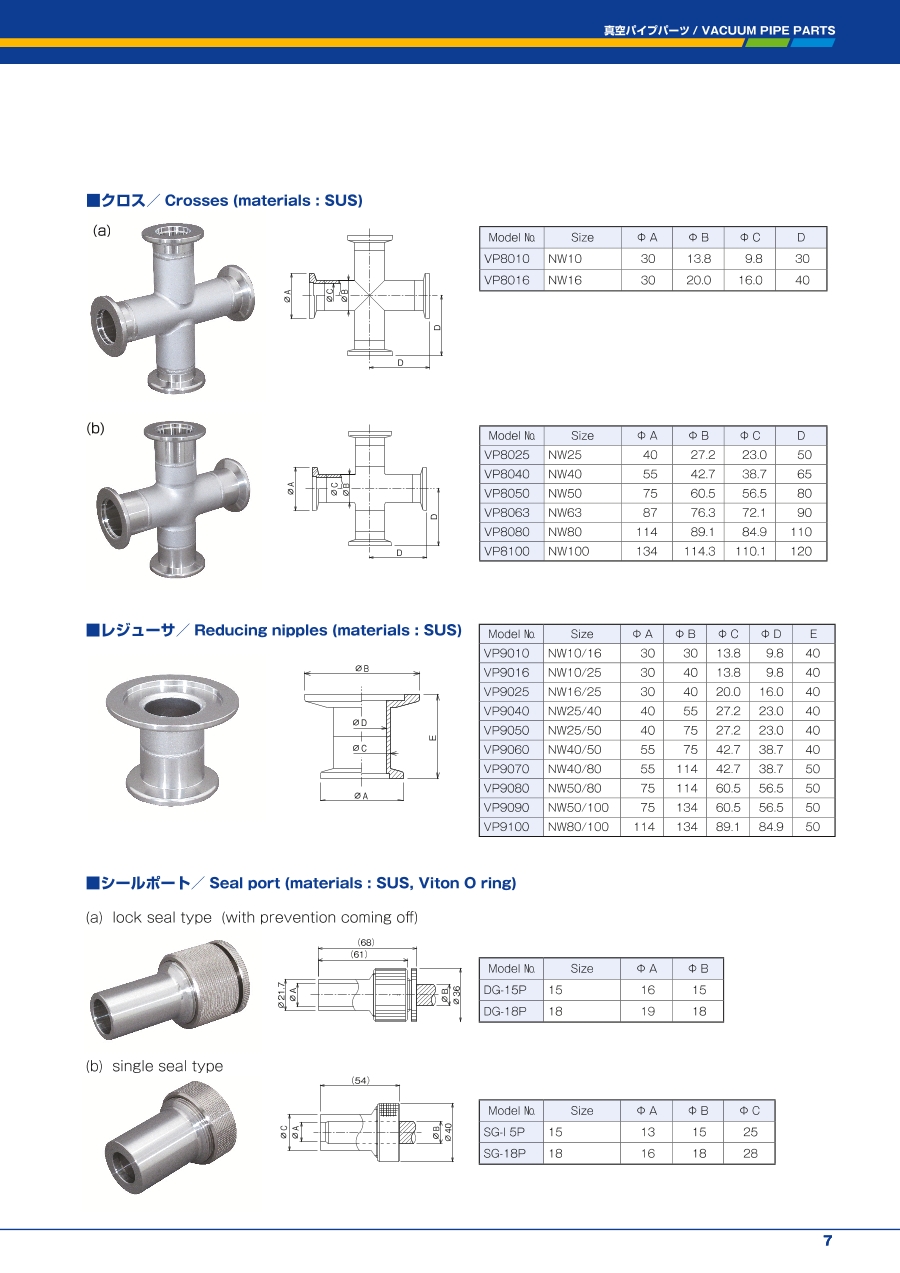

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
シールポート DG・SGシリーズの型番DG-15Pのページです。
型番DG-15Pに関する仕様情報を記載しております。
シールポート DG・SGシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QＯリングのシールだけで真空計のパイプなどが容器内に引き込まれませんか？
A
ポートの底はゲージより細くなっており引き込まれる心配はありません。
