メカニカル部品技術窓口
VPシリーズ クロス
- 通常単価(税別)
- 12,554円～60,738円
- 税込単価
- 13,809円～66,812円
通常出荷日：4日目～13日目
NW-KFフランジの配管継手VPシリ－ズのクロス。【特長】・十字型真空配管分岐タイプで4方向の接続が可...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

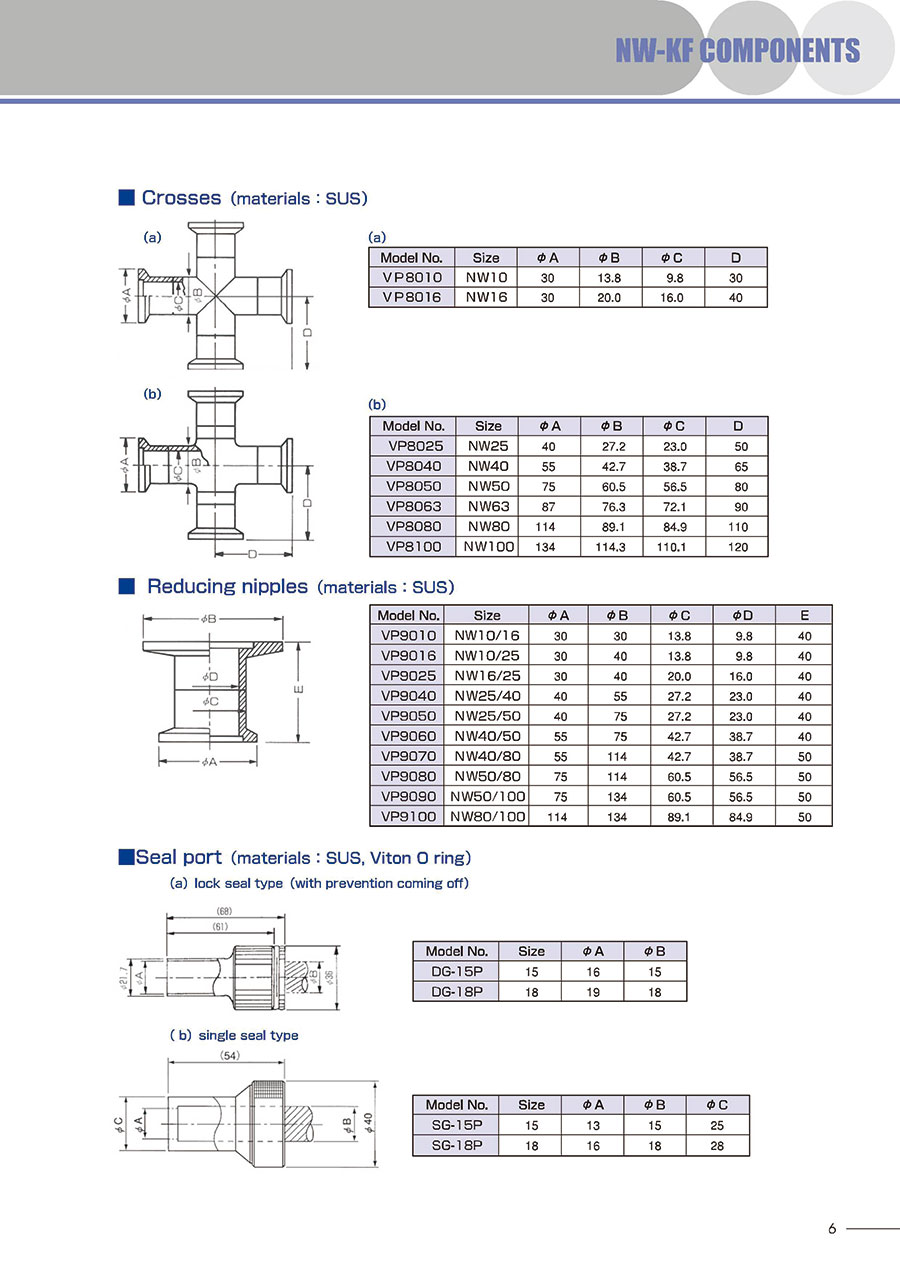

VPシリーズ クロスの外形図と寸法
VP 8010、VP 8016
VP 8010、VP 8016の寸法図
単位: mm
| 型式 | サイズ | Ａ | Ｂ | Ｃ | Ｄ |
|---|---|---|---|---|---|
| VP 8010 | NW10 | 30 | 13.8 | 9.8 | 30 |
| VP 8016 | NW16 | 30 | 20.0 | 16.0 | 40 |
VP 8025、VP 8040、VP 8050、VP 8063、VP 8080、VP 8100
VP 8025、VP 8040、VP 8050、VP 8063、VP 8080、VP 8100の寸法図
単位: mm
| 型式 | サイズ | Ａ | Ｂ | Ｃ | Ｄ |
|---|---|---|---|---|---|
| VP 8025 | NW25 | 40 | 27.2 | 23.0 | 50 |
| VP 8040 | NW40 | 55 | 42.7 | 38.7 | 65 |
| VP 8050 | NW50 | 75 | 60.5 | 56.5 | 80 |
| VP 8063 | NW63 | 87 | 76.3 | 72.1 | 90 |
| VP 8080 | NW80 | 114 | 89.1 | 84.9 | 110 |
| VP 8100 | NW100 | 134 | 114.3 | 110.1 | 120 |
開発秘話
パイプ部内面のクリーン度を保つため、内バフを実施しています。
詳細情報
基本情報
NW-KFフランジの配管継手VPシリ－ズのクロス。
【特長】
・十字型真空配管分岐タイプで4方向の接続が可能。
・サイズ毎に共通なパイプの端部にNWフランジが溶接された真空配管。
【用途】
・十字に真空配管を分岐するのに使用。
カタログ
商品担当おすすめ
VPシリーズ クロスのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q異径のクロスはありますか？
A
受注生産になりますが対応可能です。
Q内面処理はどのようになっていますか？
A
内バフ仕様です。
