メカニカル部品技術窓口
VPシリーズ 90°エルボ
- 通常単価(税別)
- 6,997円～35,121円
- 税込単価
- 7,697円～38,633円
通常出荷日：4日目～10日目
取扱いが非常に便利なISO規格によるNW-KFフランジの配管継手VPシリ－ズのエルボ。【特長】・曲がり...
詳細を確認未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

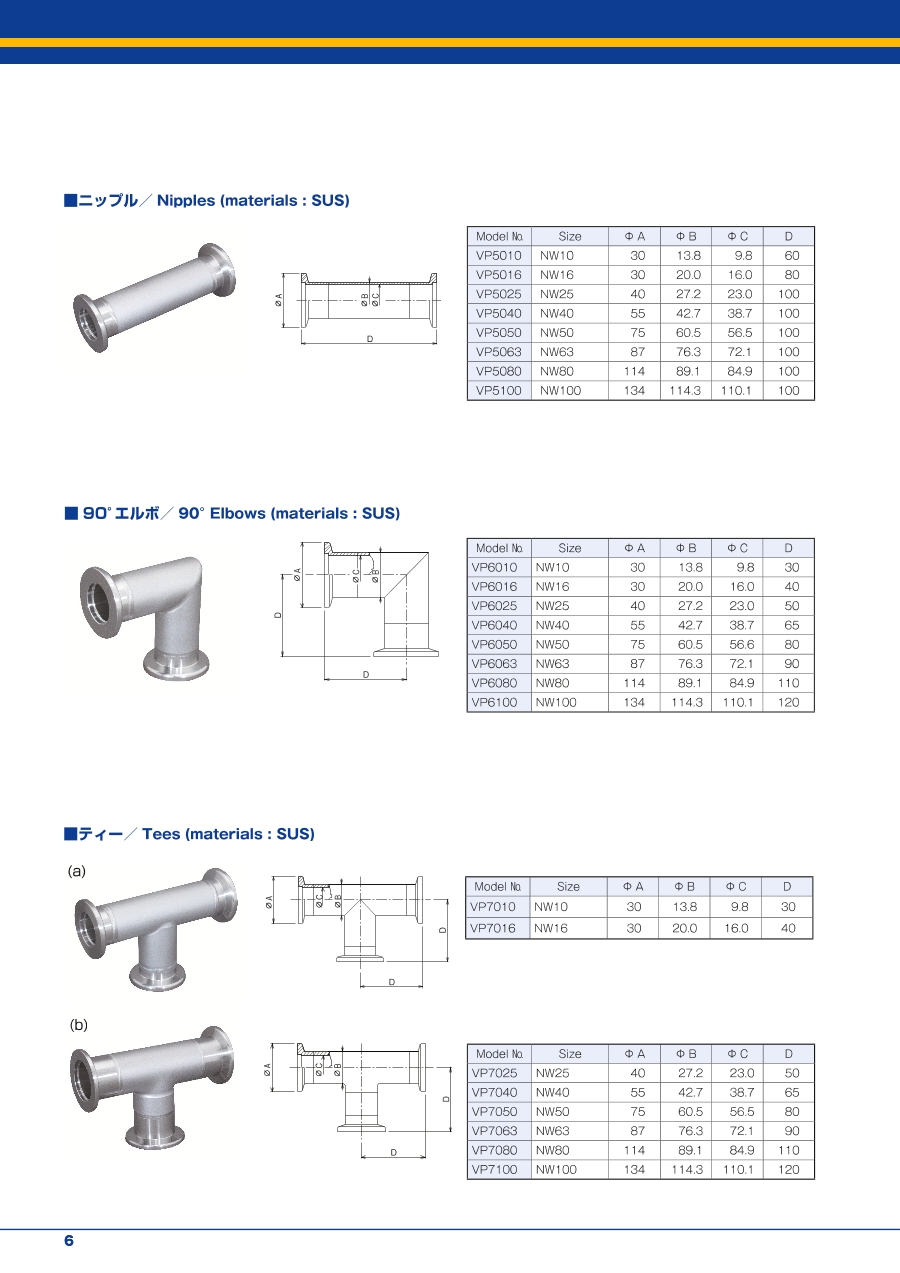

VPシリーズ 90°エルボの外形図と寸法
VPシリーズ 90°エルボの寸法図
単位: mm
| 型式 | サイズ | Ａ | Ｂ | Ｃ | Ｄ |
|---|---|---|---|---|---|
| VP6010 | NW10 | 30 | 13.8 | 9.8 | 30 |
| VP6016 | NW16 | 30 | 20 | 16.0 | 40 |
| VP6025 | NW25 | 40 | 27.2 | 23.0 | 50 |
| VP6040 | NW40 | 55 | 42.7 | 38.7 | 65 |
| VP6050 | NW50 | 75 | 60.5 | 56.5 | 80 |
| VP6063 | NW63 | 87 | 76.3 | 72.1 | 90 |
| VP6080 | NW80 | 114 | 89.1 | 84.9 | 110 |
| VP6100 | NW100 | 134 | 114.3 | 110.1 | 120 |
開発秘話
パイプ部内面のクリーン度を保つため、内バフを実施しています。
詳細情報
基本情報
取扱いが非常に便利なISO規格によるNW-KFフランジの配管継手VPシリ－ズのエルボ。
【特長】
・曲がり角度は90度でNWフランジが溶接された真空配管。
・配管内部が研磨されておりデポが付きにくい。
【用途】
・R形状のエルボを使用してるものではない為直角に配管したいところへ使用可能。
カタログ
商品担当おすすめ
VPシリーズ 90°エルボのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qエルボ部分の形状はどのようなものですか？
A
45°のパイプ突合せ形状です。
QR型はないですか？
A
規格ではありませんが、個別に対応致します。
