VPシリーズ ウェルドスタッブフランジ
商品情報

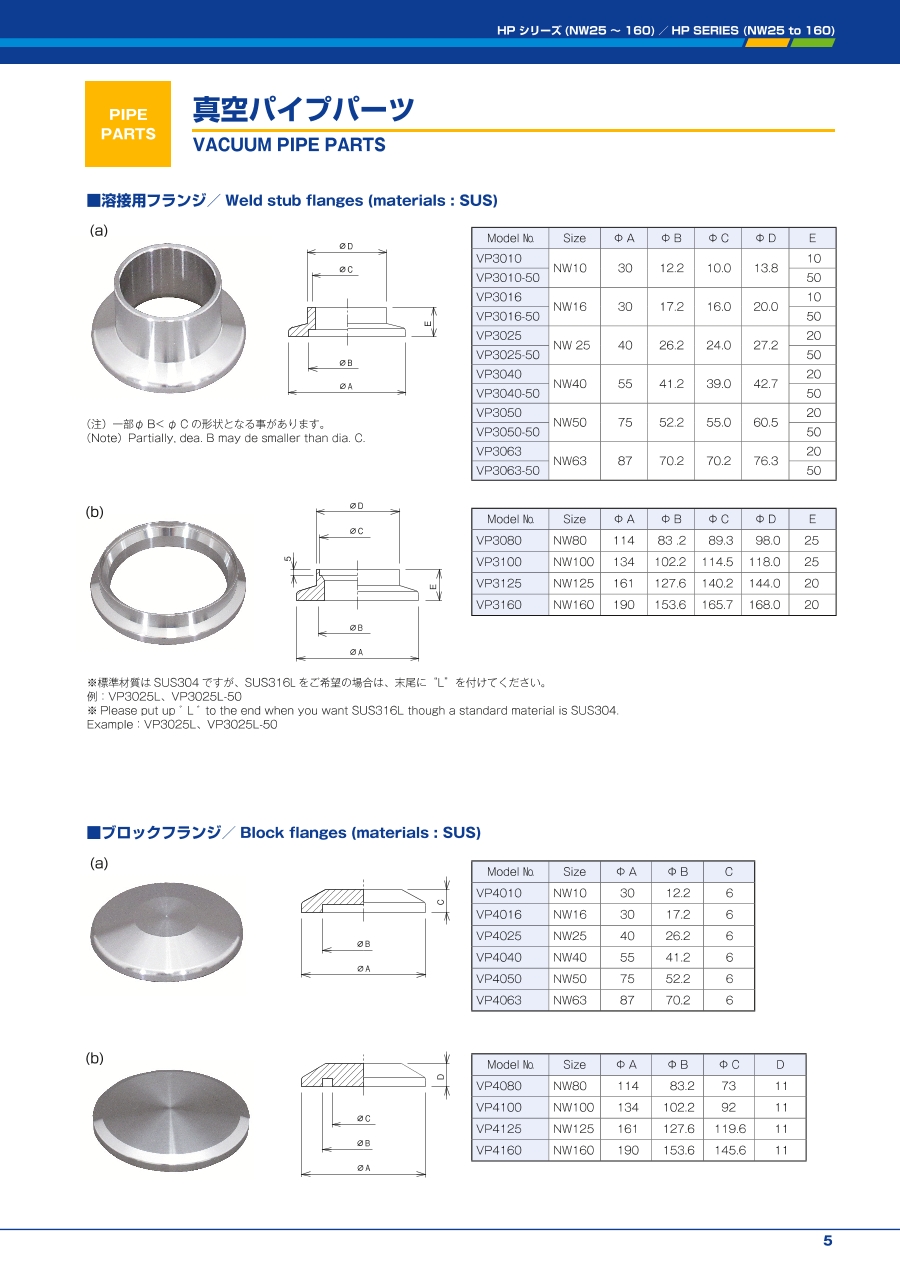

VPシリーズ ウェルドスタッブフランジの外形図と寸法
VP 3010（L）、VP 3010（L）-50、VP 3016（L）、VP 3016（L）-50、VP 3025（L）、VP 3025（L）-50、VP 3040（L）、VP 3040（L）-50、VP 3050（L）、VP 3050（L）-50、VP 3063（L）、VP 3063（L）-50
VPシリーズ ウェルドスタッブフランジの寸法図（1）
VPシリーズ ウェルドスタッブフランジの寸法図（2）
（単位:ｍｍ）
| 型式 | サイズ | A | B | C | D | E |
|---|---|---|---|---|---|---|
| VP 3010(L) VP 3010(L)-50 | NW10 | 30 | 12.2 | 10.0 | 13.8 | 10 50 |
| VP 3016(L) VP 3016(L)-50 | NW16 | 30 | 17.2 | 16.0 | 20.0 | 10 50 |
| VP 3025(L) VP 3025(L)-50 | NW25 | 40 | 26.2 | 24.0 | 27.2 | 20 50 |
| VP 3040(L) VP 3040(L)-50 | NW40 | 55 | 41.2 | 39.0 | 42.7 | 20 50 |
| VP 3050(L) VP 3050(L)-50 | NW50 | 75 | 52.2 | 55.0 | 60.5 | 20 50 |
| VP 3063(L) VP 3063(L)-50 | NW63 | 87 | 70.2 | 70.2 | 76.3 | 20 50 |
表中の上段・下段でE長さが異なります。標準材質はSUS304ですがSUS316Lをご希望の場合は、末尾が“L”となります。
VP 3080（L）、VP 3100（L）、VP 3125、VP 3160
VPシリーズ ウェルドスタッブフランジの寸法図（3）
VPシリーズ ウェルドスタッブフランジの寸法図（4）
（単位:ｍｍ）
| 型式 | サイズ | A | B | C | D | E |
|---|---|---|---|---|---|---|
| VP 3080(L) | NW80 | 114 | 83.2 | 89.3 | 98.0 | 25 |
| VP 3100(L) | NW100 | 134 | 102.2 | 114.5 | 118.0 | 25 |
| VP 3125 | NW125 | 161 | 127.6 | 140.2 | 144 | 20 |
| VP 3160 | NW160 | 190 | 153.6 | 165.7 | 168 | 20 |
標準材質はSUS304ですがSUS316Lをご希望の場合は、末尾が“L”となります。
開発秘話
当初SUS304だけでしたが、市場ニーズに対応するためSUS316Lもラインナップしました。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,556円 ( 1,712円 ) | 4日目 |
2,334円 ( 2,567円 ) | 4日目 |
2,334円 ( 2,567円 ) | 4日目 |
2,933円 ( 3,226円 ) | 12日目 |
4,006円 ( 4,407円 ) | 4日目 |
3,797円 ( 4,177円 ) | 4日目 |
6,800円 ( 7,480円 ) | 4日目 |
6,645円 ( 7,310円 ) | 6日目 |
8,697円 ( 9,567円 ) | 4日目 |
18,305円 ( 20,136円 ) | 11日目 |
19,550円 ( 21,505円 ) | 4日目 |
詳細情報
基本情報
ISO規格によるNW-KFフランジの配管継手VPシリーズの溶接用フランジ。
【特長】
・溶接でパイプにつなぐことでISO-KF真空配管を作成できる
・標準材質はSUS304、一部SUS316Lも選択可能
【用途】
・溶接でパイプにつなぎISO-KF配管を作製するのに最適
