入江工研

KP規格成形べローズ（KFフランジ+端管付）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 20,296円～64,554円

税込単価: 22,326円～71,009円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

両端にKFフランジと端管が付いた成形ベローズ。【特長】・ISO-KFフランジを...

種類
成形ベローズ
接続部種類
NW/KFフランジ+パイプエンド
使用流体
空気（真空）
フランジ材質
SUS316
ベローズ材質
SUS316L

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

KP規格成形べローズ（KFフランジ+端管付）の外形図と寸法

KP規格成形べローズ（KFフランジ+端管付）の寸法図

単位: mm

型式	ベローズ			フランジ	端管	全長		バネ定数 (N/mm)	有効面積 (cm²)
	内径	外径	長さ			自由長	作動範囲
	Ｂｉ	Ｂｏ	l			Ｌ	Ｌ
KP10	12.9	19	50	KF 規格品参照	PF 規格品参照	80	77～83	15.7	2.0
KP16	16.1	23	50			80	76～84	14.7	3.0
KP25	22.9	33	65			100	92～108	7.0	6.1
KP40	43.6	58	75			110	95～125	5.4	20.3
KP50	50.1	65	85			125	110～140	5.2	26.0
KP63	76.3	92	85			125	108～142	7.6	55.6
KP80	90.1	109	100			145	125～165	5.3	77.8
KP100	106.5	125	100			150	130～170	6.9	105.2

製品仕様

圧力条件	（内部）真空　　（外部）大気圧
温度条件	20℃（ベーキング時max250℃）
リーク量	1×10^-9 Pa・m³/s 以下
ベローズ材質	SUS316L
フランジ材質	SUS316
フランジ形状	ＩＳＯＫＦフランジ＋端管
繰り返し寿命	1万回

開発秘話

ＩＳＯ－ＫＦフランジの接続用のクランプやセンターリングをコスト削減の為数量を減らしたい考えから生まれました。

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

Lの作動範囲

(mm)

最小発注数量

12.9	19	77～83	1個
16.1	23	76～84	1個
22.9	33	92～108	1個
43.6	58	95～125	1個
50.1	65	110～140	1個
76.3	92	108～142	1個
90.1	109	125～165	1個
106.5	125	130～170	1個

通常単価(税別) (税込単価)	通常出荷日

20,296円 ( 22,326円 )	6日目
21,461円 ( 23,607円 )	6日目
22,415円 ( 24,657円 )	19日目
26,411円 ( 29,052円 )	6日目
27,830円 ( 30,613円 )	5日目
41,477円 ( 45,625円 )	6日目
52,999円 ( 58,299円 )	5日目
64,554円 ( 71,009円 )	5日目

詳細情報

基本情報

基本情報

両端にKFフランジと端管が付いた成形ベローズ。
【特長】
・ISO-KFフランジを利用した真空配管のにフランジだけではなくベローズも付ける事が出来る。
・6種類のラインナップ。
・特定の条件下で既定の作動ストロークを得たい場合に使用可能。
【用途】
・ISO-KFフランジの付いた成形ベローズとして配管の歪吸収に使用できる。

カタログ

商品TOP

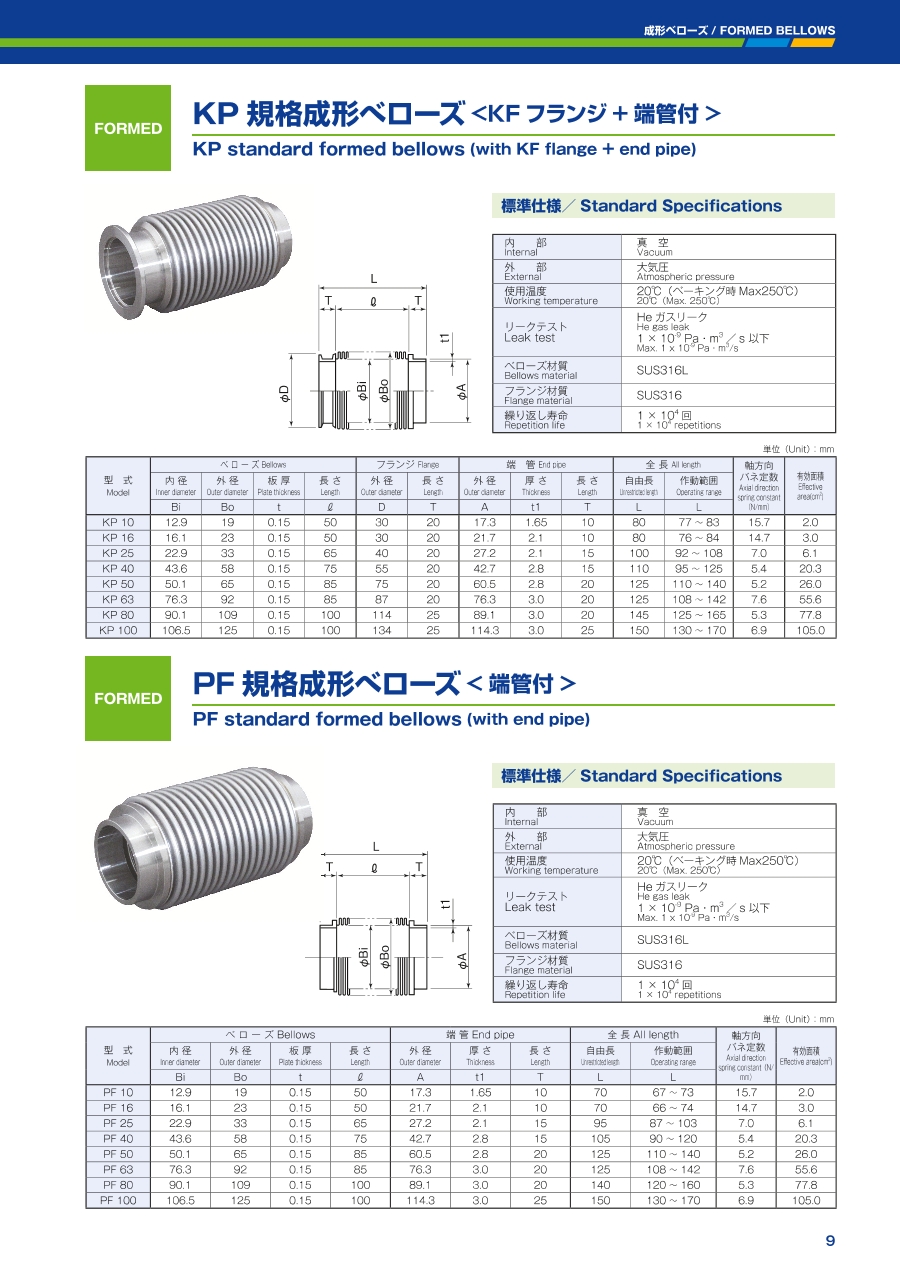

カタログ (見開き版)

商品担当おすすめ

入江工研
高真空アングルバルブ（手動型）
排気系の開閉に使用する高真空のバルブです。SUSボディにより耐食性にも優れています。
入江工研
VPシリーズウェルドスタッブフランジ
端管形状のタイプに直接溶接が可能です。
入江工研
KF規格成形べローズ（ISO KFフランジ付）
排気ラインの誤差吸収や振動吸収に効果を発揮するベローズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

KP規格成形べローズ（KFフランジ+端管付）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q長さは変えられますか。

ご希望の長さで製作することが出来ます。

Q単管側に接続する真空配管も製作できますか。

対応可能です。お問い合わせください。
