KF規格成形べローズ（ISO KFフランジ付）

カタログ |

通常単価(税別): 16,241円～65,775円

税込単価: 17,865円～72,353円

通常出荷日：4日目～39日目

両端にISO-KFフランジのついた成形ベローズ。【特長】・真空配管の普遍的フランジISO-KFフランジ...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

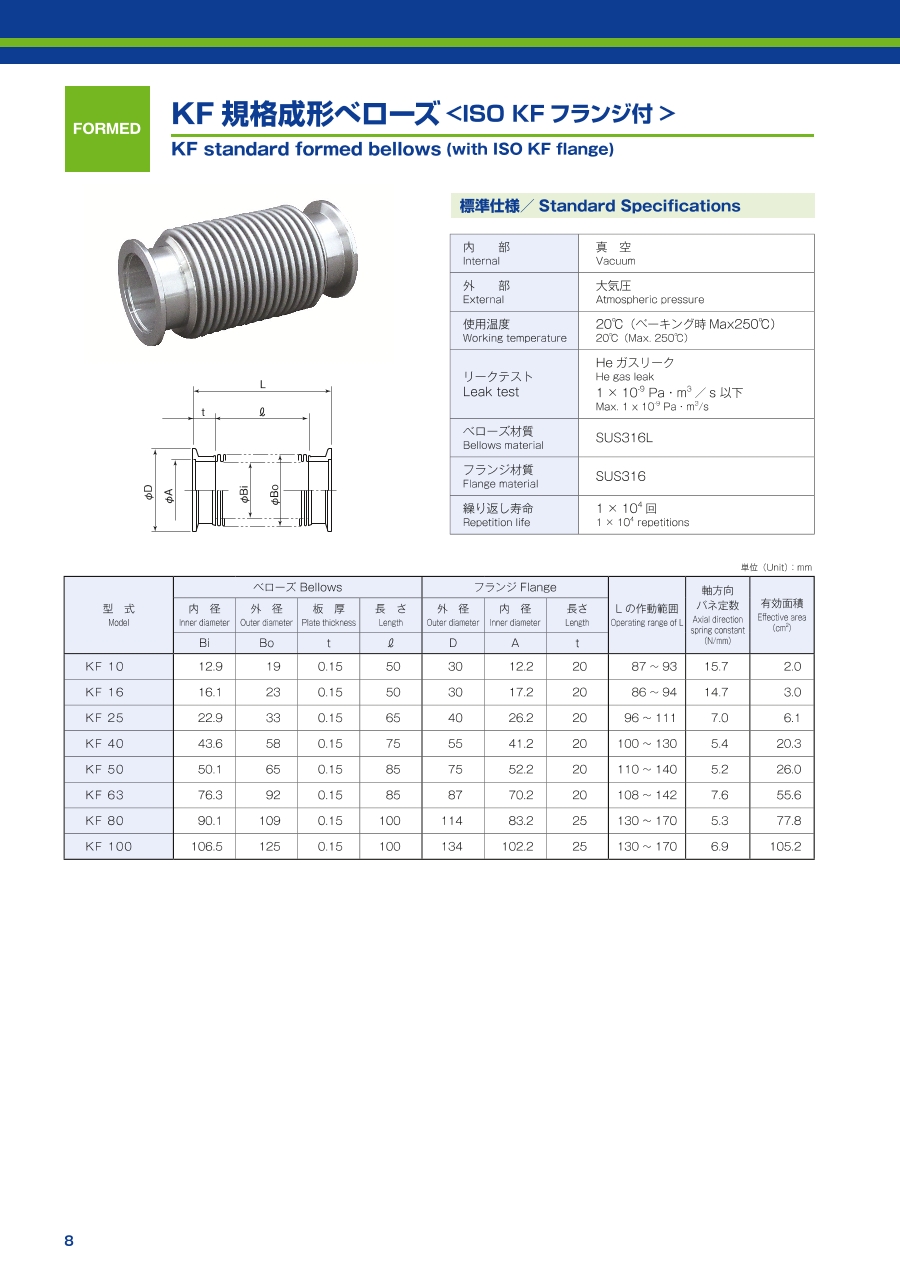

KF規格成形べローズ（ISO KFフランジ付）の外形図と寸法

KF規格成形べローズ（ISO KFフランジ付）の寸法図

単位: mm

型式	ベローズ			フランジ			Lの作動範囲	バネ定数 (N/mm)	有効面積 (cm²)
	内径	外径	長さ	外径	内径	長さ
	Ｂｉ	Ｂｏ	l	Ｄ	Ａ	ｔ
KF10	12.9	19	50	30	12.2	20	87～93	15.7	2.0
KF16	16.1	23	50	30	17.2	20	86～94	14.7	3.0
KF25	22.9	33	65	40	26.2	20	96～111	7.0	6.1
KF40	43.6	58	75	55	41.2	20	100～130	5.4	20.3
KF50	50.1	65	85	75	52.2	20	110～140	5.2	26.0
KF63	76.3	92	85	87	70.2	20	108～142	7.6	55.6
KF80	90.1	109	100	114	83.2	25	130～170	5.3	77.8
KF100	106.5	125	100	134	102.2	25	130～170	6.9	105.2

製品仕様

圧力条件	（内部）真空　　（外部）大気圧
温度条件	20℃（ベーキング時max250℃）
リーク量	1×10^-9 Pa・m³/s 以下
ベローズ材質	SUS316L
フランジ材質	SUS316
フランジ形状	ＩＳＯＫＦフランジ
繰り返し寿命	1万回

開発秘話

フレキシブルチューブよりも短い長さで設置でき、かつ柔らかい製品が求められていたため、成形ベローズで規格化しました。

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

Lの作動範囲

(mm)

最小発注数量

12.9	19	87～93	1個
16.1	23	86～94	1個
22.9	33	96～111	1個
43.6	58	100～130	1個
50.1	65	110～140	1個
76.3	92	108～142	1個
90.1	109	130～170	1個
106.5	125	130～170	1個

通常単価(税別) (税込単価)	通常出荷日

16,241円 ( 17,865円 )	4日目
19,181円 ( 21,099円 )	4日目
21,352円 ( 23,487円 )	6日目
22,497円 ( 24,747円 )	6日目
27,771円 ( 30,548円 )	6日目
42,337円 ( 46,571円 )	19日目
49,290円 ( 54,219円 )	6日目
65,775円 ( 72,353円 )	39日目

詳細情報

基本情報

基本情報

両端にISO-KFフランジのついた成形ベローズ。
【特長】
・真空配管の普遍的フランジISO-KFフランジ付きで、ワンタッチカップリングで簡単に接続できる。
・クランプ継手を用いたKFフランジ同士の接続に利用可能。
・簡易的な真空配管に接続が容易で便利。
【用途】
・クランプ継手を用いたKFフランジ同士の接続に利用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

入江工研
高真空アングルバルブ（手動型）
排気系の開閉に使用する高真空のバルブです。SUSボディにより耐食性にも優れています。
入江工研
VPシリーズニップル
ISO-KF配管系にそのままご使用できます。
入江工研
VPシリーズワンタッチカップリング
ISO-KF配管接続に使用するクランプとして必ず必要となる脱着が容易なワンタッチカップリングです。
