IC規格成形べローズ（コンフラットフランジ接続及び端管接続用）

Name: IC規格成形べローズ（コンフラットフランジ接続及び端管接続用）
Brand: 入江工研
SKU: 221005162256
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 17,229円～182,011円

税込単価: 18,952円～200,212円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

入江工研

KF規格成形べローズ（ISO KFフランジ付）

通常価格(税別)： 16,241円 (税込価格：17,865円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

入江工研

IF規格成形ベローズ

通常価格(税別)： 22,075円 (税込価格：24,283円)

通常出荷日：在庫品1日目

両端がコンフラットフランジ及び端管接続用成形ベローズ。【特長】・CFフランジの...

詳細情報を確認する

種類
成形ベローズ
接続部種類
ICFフランジ
使用流体
空気（真空）
フランジ形状
固定-回転
フランジ材質
SUS304L
ベローズ材質
SUS316L

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

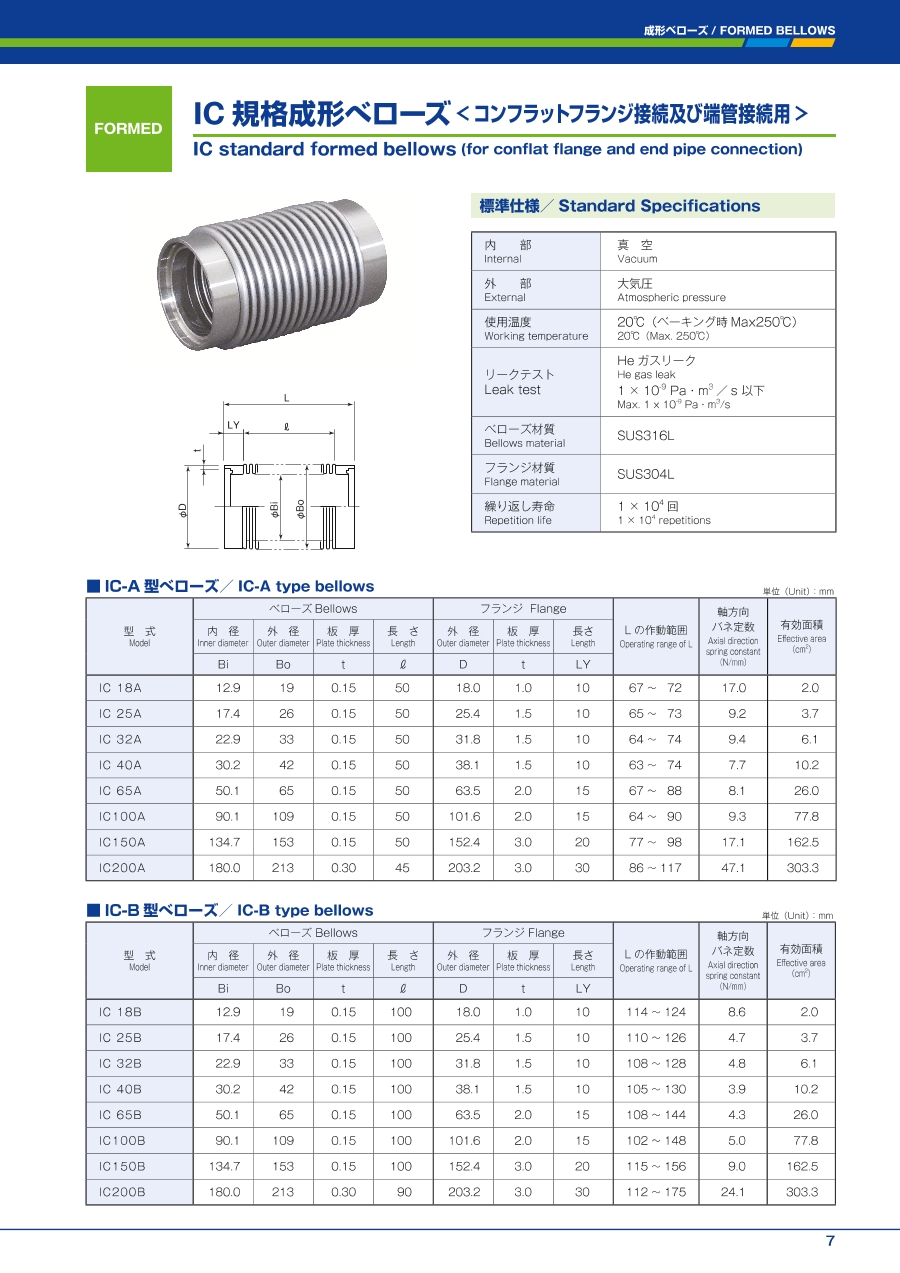

IC規格成形べローズ（コンフラットフランジ接続及び端管接続用）の外形図と寸法

型式	ベローズ			フランジ			Lの作動範囲	バネ定数 (N/mm)	有効面積 (cm²)
	内径	外径	長さ	外径	板厚	長さ
	Bi	Bo	l	D	T	LY
IC18A	12.9	19	50	18.0	1.0	10	67～72	17.0	2.0
IC18B	12.9	19	100	18.0	1.0	10	114～124	8.6	2.0
IC25A	17.4	26	50	25.4	1.5	10	65～73	9.2	3.7
IC25B	17.4	26	100	25.4	1.5	10	110～126	4.7	3.7
IC32A	22.9	33	50	31.8	1.5	10	64～74	9.4	6.1
IC32B	22.9	33	100	31.8	1.5	10	108～128	4.8	6.1
IC40A	30.2	42	50	38.1	1.5	10	63～74	7.7	10.2
IC40B	30.2	42	100	38.1	1.5	10	105～130	3.9	10.2
IC65A	50.1	65	50	63.5	2.0	15	67～88	8.1	26.0
IC65B	50.1	65	100	63.5	2.0	15	108～144	4.3	26.0
IC100A	90.1	109	50	101.6	2.0	15	64～90	9.3	77.8
IC100B	90.1	109	100	101.6	2.0	15	102～148	5.0	77.8
IC150A	134.7	153	50	152.4	3.0	20	77～98	17.1	162.5
IC150B	134.7	153	100	152.4	3.0	20	115～156	9.0	162.5
IC200A	180.0	213	45	203.2	3.0	30	86～117	47.1	303.3
IC200B	180.0	213	90	203.2	3.0	30	112～175	24.1	303.3

製品仕様

圧力条件	（内部）真空　　（外部）大気圧
温度条件	20℃（ベーキング時max250℃）
リーク量	1×10^-9 Pa・m³/s 以下
ベローズ材質	SUS316L
フランジ材質	SUS304L
フランジ形状	コンフラットフランジ接続及び端管接続用
繰り返し寿命	1万回

開発秘話

高真空化が進むにつれＣＦフランジの配管が増え都度の設計をするよりは規格化をするべきであると考え開発しました。

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

Lの作動範囲

(mm)

最小発注数量

12.9	19	67～72	1個
12.9	19	114～124	1個
17.4	26	65～73	1個
17.4	26	110～126	1個
22.9	33	64～74	1個
22.9	33	108～128	1個
30.2	42	63～74	1個
30.2	42	105～130	1個
50.1	65	67～88	1個
50.1	65	108～144	1個
90.1	109	64～90	1個
90.1	109	102～148	1個
134.7	153	77～98	1個
134.7	153	115～156	1個
180	213	86～117	1個
180	213	112～175	1個

通常単価(税別) (税込単価)	通常出荷日

17,229円 ( 18,952円 )	5日目
24,574円 ( 27,031円 )	6日目
18,455円 ( 20,301円 )	9日目
26,339円 ( 28,973円 )	15日目
19,439円 ( 21,383円 )	6日目
27,482円 ( 30,230円 )	6日目
20,775円 ( 22,853円 )	6日目
30,613円 ( 33,674円 )	6日目
34,014円 ( 37,415円 )	6日目
47,137円 ( 51,851円 )	19日目
39,832円 ( 43,815円 )	8日目
49,468円 ( 54,415円 )	33日目
67,633円 ( 74,396円 )	6日目
94,779円 ( 104,257円 )	30日目
173,940円 ( 191,334円 )	6日目
182,011円 ( 200,212円 )	6日目

詳細情報

基本情報

基本情報

両端がコンフラットフランジ及び端管接続用成形ベローズ。
【特長】
・CFフランジの配管の直管部との配管径の違いがない。
・6種類のラインナップ。
【用途】
・CFフランジ配管（高真空）に使用。
・特定の条件下で既定の作動ストロークを得たい場合に使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

入江工研
高真空アングルバルブ（手動型）
排気系の開閉に使用する高真空のバルブです。SUSボディにより耐食性にも優れています。
入江工研
CF規格成形べローズ（コンフラットフランジ付）
排気ラインの誤差吸収や振動吸収に効果を発揮するベローズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

IC規格成形べローズ（コンフラットフランジ接続及び端管接続用）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

フランジ及び端管接続用継手として利用

満足度：4.02020/03/24

当社は、自社内でユニット化した設備を現地構築することを主たる業務としており、中でも得意先様の多くが半導体関連であることか...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q金具径はいくつですか？

ＣＦフランジの標準内径に合わせてあります。

Q長さは変えられますか？

ご希望の長さで製作することが出来ます。
