CF規格成形べローズ（コンフラットフランジ付）

カタログ |

通常単価(税別): 41,160円～309,289円

税込単価: 45,276円～340,218円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

両端にコンフラットフランジが付いた成形ベローズ。【特長】・高真空配管の歪吸収用として机上と実物との誤差...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

通常出荷日：4 日目～

よく一緒に見られています

通常出荷日：5 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

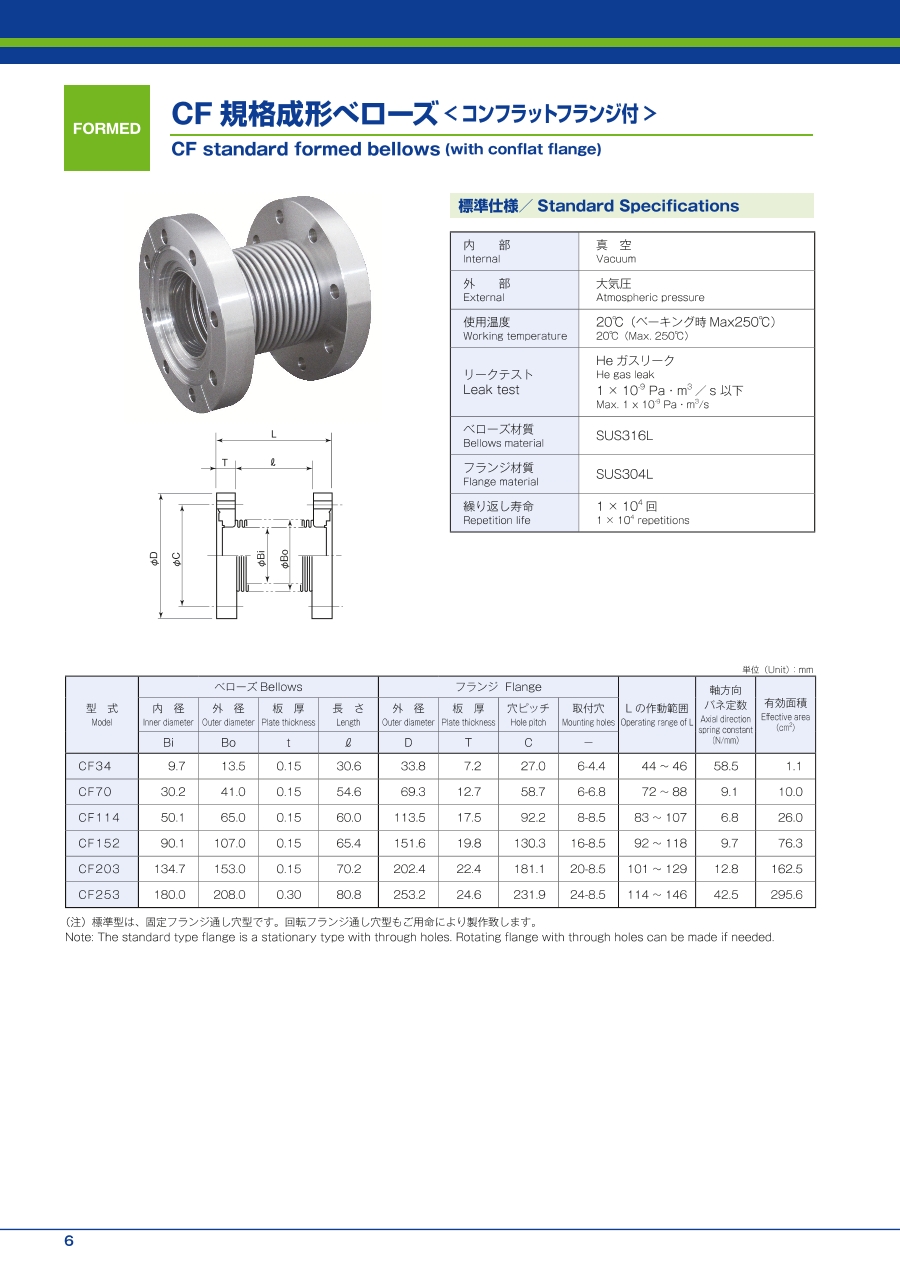

CF規格成形べローズ（コンフラットフランジ付）の外形図と寸法

CF規格成形べローズ（コンフラットフランジ付）の寸法図

単位: mm

型式	ベローズ			フランジ				Lの作動範囲	バネ定数 (N/mm)	有効面積 (cm²)
	内径	外径	長さ	外径	板厚	PCD	取付穴
	Ｂｉ	Ｂｏ	l	Ｄ	Ｔ	Ｃ	-
CF34(K)	9.7	13.5	30.6	33.8	7.2	27.0	6-4.4	44～46	58.5	1.1
CF70(K)	30.2	41.0	54.6	69.3	12.7	58.7	6-6.8	72～88	9.1	10.0
CF114(K)	50.1	65.0	60.0	113.5	17.5	92.2	8-8.5	83～107	6.8	26.0
CF152(K)	90.1	107.0	65.4	151.6	19.8	130.3	16-8.5	92～118	9.7	76.3
CF203(K)	134.7	153.0	70.2	202.4	22.4	181.1	20-8.5	101～129	12.8	162.5
CF253(K)	180.0	208.0	80.8	253.2	24.6	231.9	24-8.5	114～146	42.5	295.6

製品仕様

圧力条件	（内部）真空　　（外部）大気圧
温度条件	20℃（ベーキング時max250℃）
リーク量	1×10^-9 Pa・m³/s 以下
ベローズ材質	SUS316L
フランジ材質	SUS304L
フランジ形状	標準形：両端固定フランジ通し穴型番末尾Ｋ：固定×回転フランジ通し穴
繰り返し寿命	1万回

開発秘話

部品点数削減のためコンフラットフランジに直接成形ベローズを溶接できる構造にしています。

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

フランジ形状

Lの作動範囲

(mm)

最小発注数量

9.7	13.5	両端固定	44～46	1個
9.7	13.5	固定-回転	44～46	1個
30.2	41	両端固定	72～88	1個
30.2	41	固定-回転	72～88	1個
50.1	65	両端固定	83～107	1個
50.1	65	固定-回転	83～107	1個
90.1	107	両端固定	92～118	1個
90.1	107	固定-回転	92～118	1個
134.7	153	両端固定	101～129	1個
134.7	153	固定-回転	101～129	1個
180	208	両端固定	114～146	1個
180	208	固定-回転	114～146	1個

通常単価(税別) (税込単価)	通常出荷日

41,160円 ( 45,276円 )	19日目
46,917円 ( 51,609円 )	6日目
44,526円 ( 48,979円 )	在庫品1日目当日出荷可能
42,225円 ( 46,448円 )	6日目
75,719円 ( 83,291円 )	6日目
70,380円 ( 77,418円 )	6日目
108,992円 ( 119,891円 )	19日目
130,894円 ( 143,983円 )	6日目
167,270円 ( 183,997円 )	6日目
208,520円 ( 229,372円 )	6日目
273,189円 ( 300,508円 )	6日目
309,289円 ( 340,218円 )	6日目

詳細情報

基本情報

基本情報

両端にコンフラットフランジが付いた成形ベローズ。
【特長】
・高真空配管の歪吸収用として机上と実物との誤差を吸収するのに使用できる。
・6種類のラインナップ。
・特定の条件下で既定の作動ストロークを得たい場合に使用可能。
・CFフランジが両端に溶接されている。
【用途】
・高真空配管として利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

入江工研
高真空アングルバルブ（手動型）
排気系の開閉に使用する高真空のバルブです。SUSボディにより耐食性にも優れています。
入江工研
NCE規格溶接ベローズ（コンフラットフランジ付き）
コンフラットフランジ接続でストローク特性に優れています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CF規格成形べローズ（コンフラットフランジ付）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q長さは変えられますか。

ご希望の長さで製作することが出来ます。

Q回転フランジに対応できますか。

対応可能です。
